Анализатор цепей векторный Микран Р4450/2
Анализатор цепей векторный Р4450/2 производства НПФ «Микран» — четырёхпортовая модель линейки «Панорама» с максимальным диапазоном рабочих частот среди четырёхпортовых ВАЦ серии, от 10 МГц до 50 ГГц, с выходным СВЧ-соединителем тип NMD 2,4 мм (вилка) — опция «05Н», и аппаратной опцией «ДПА» — прямой доступ к генератору и приёмнику на передней панели.
Р4450 построен по принципу модульной архитектуры, обеспечивает высокий динамический диапазон и максимальную выходную мощность в своём классе при высокой скорости работы и надёжности. Использование запатентованных программно-аппаратных решений позволяет сочетать в одном приборе широкий спектр СВЧ-измерений. Четыре измерительных порта дают возможность без переключения кабелей измерять полный набор S-параметров многопортовых устройств миллиметрового диапазона — разветвителей, коммутаторов, дифференциальных линий. Области применения — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств в радиоэлектронике, связи, радиолокации, измерительной технике. Управление через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы; программный драйвер совместим со сторонним ПО (LabVIEW, MS Excel, Python, C++ и т. д.).

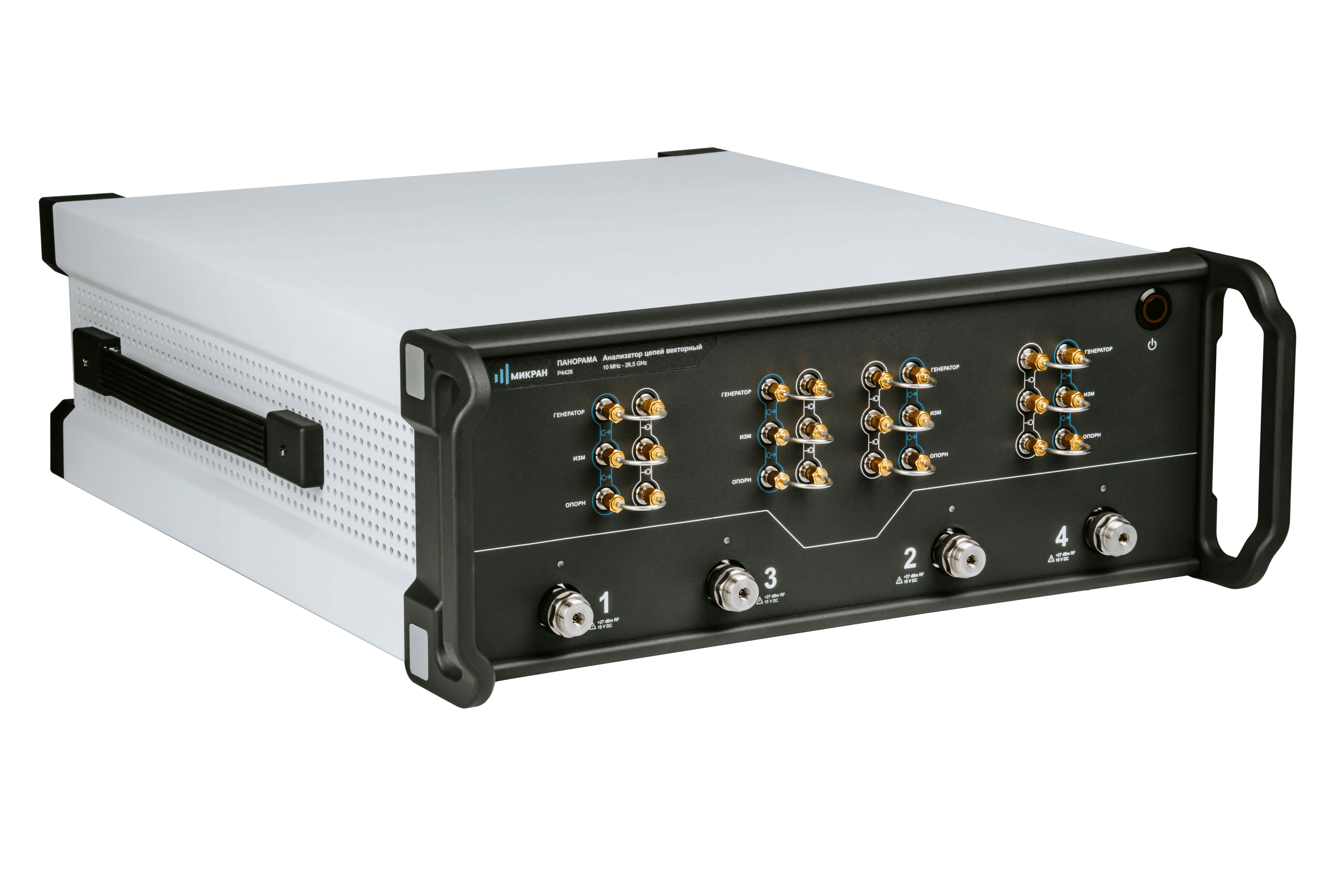

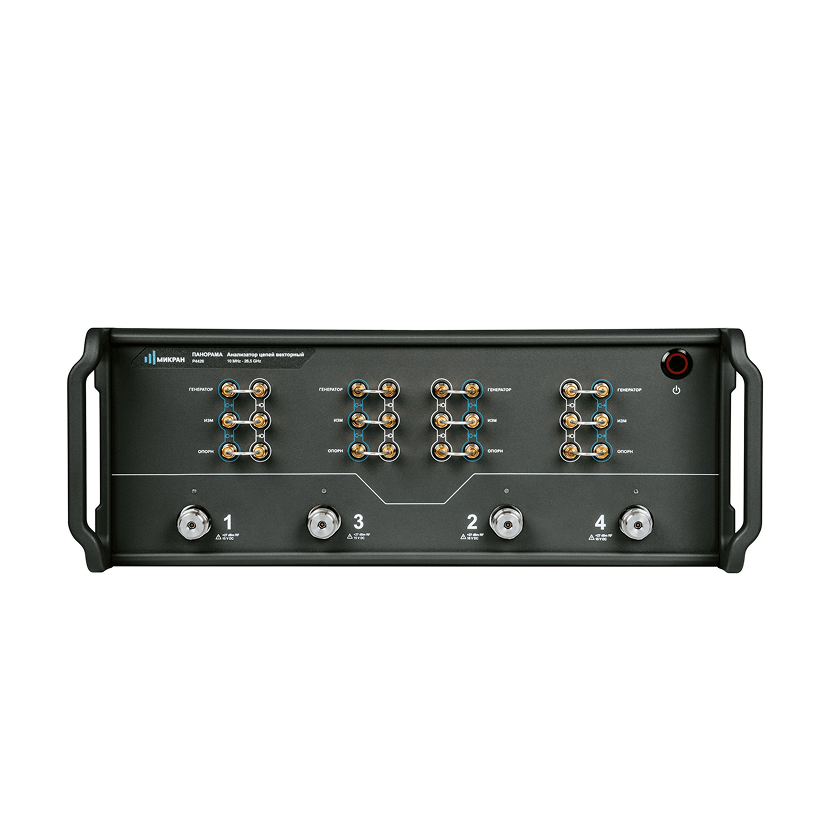

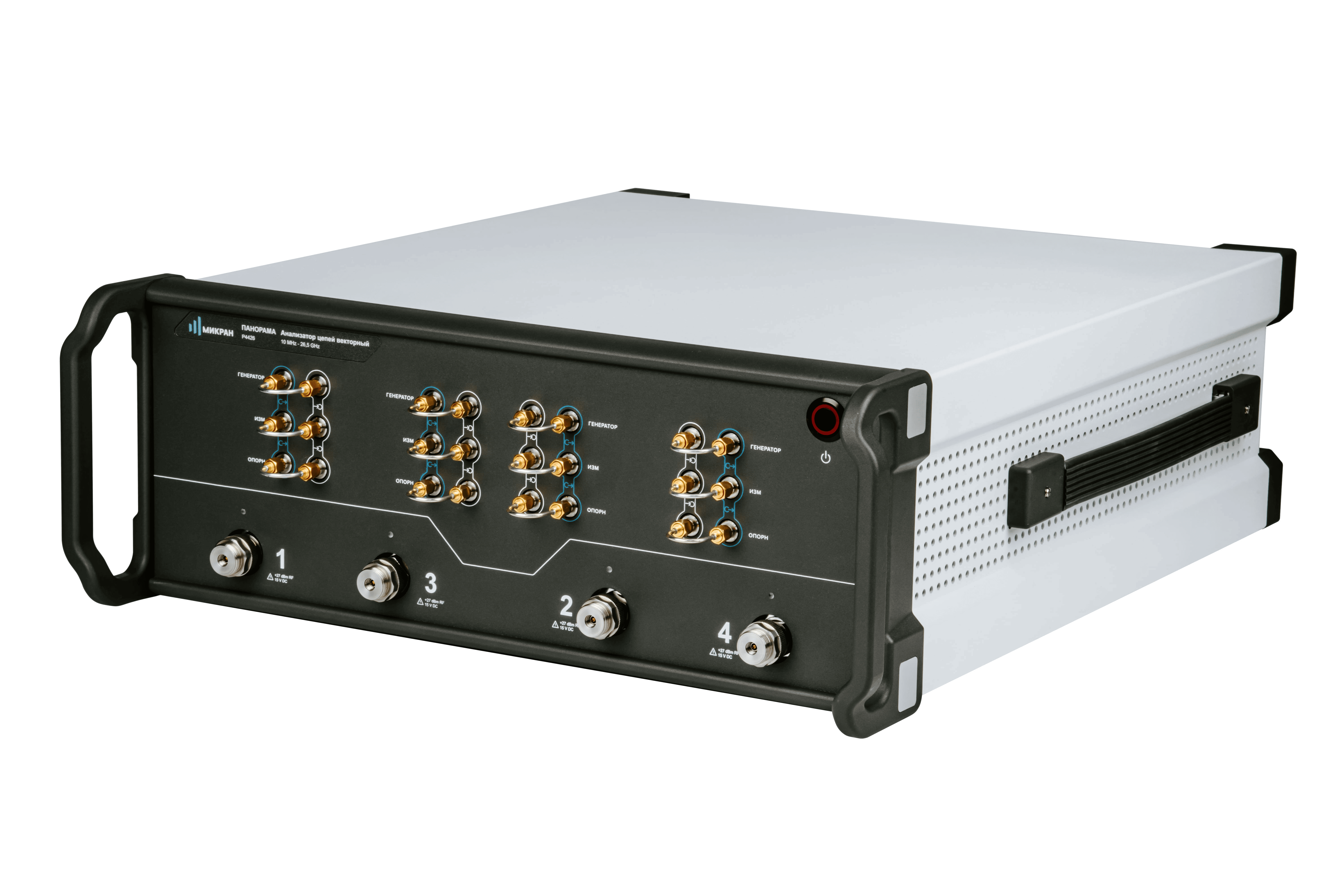

Опция «ДПА» выводит на переднюю панель прямой доступ к генератору и приёмнику прибора, что даёт возможность дополнительного ослабления, усиления или фильтрации сигналов источника или приёмника перед подключением к измерительным портам. Это востребовано в задачах, требующих встраивания дополнительных элементов в измерительный тракт — например, при работе с усилителями мощности, испытании устройств с нестандартными уровнями сигналов или организации нестандартных измерительных схем на частотах вплоть до 50 ГГц.
Ключевые особенности:
- Прямой доступ к генератору и приёмнику на передней панели благодаря опции «ДПА»
- Диапазон рабочих частот до 50 ГГц
- Динамический диапазон более 135 дБ при полосе фильтра ПЧ 10 Гц
- Широкий диапазон установки уровня выходной мощности — от −25 до +10 дБм (без опции «ДМА»)
- Анализ и фильтрация во временной области — наблюдение откликов вдоль оси времени/расстояния, подавление переотражений в оснастке
- Построение ограничительных линий для отбраковки ИУ при серийном производстве
- Сканирование по частоте и/или мощности — непрерывное или по списку, измерение компрессии коэффициента усиления и амплитудно-фазовой конверсии
- Встраивание/исключение цепей для переноса плоскости калибровки, включая параметрическое описание цепей
- Расширенные виды калибровки: TRL/LRL/TRM/LRM, TRL/SOLT (в волноводном тракте), калибровка источника/приёмника, SOLT, электронные калибраторы, векторная калибровка для смесителей
- Измерение параметров смесителей: коэффициент преобразования |C21|, фаза C21 (при наличии опции «СПА»), скалярный коэффициент преобразования Sc21 и групповая задержка (при наличии опции «СЧП»)
Программные опции «СРП», «СЧП», «ИИП», «ИКП», «ИСП», «НГП», «АСП» доступны для этой линейки.
Полная сводка по линейке Р4450 (4 порта, 10 МГц…50 ГГц, разъём NMD 2,4 мм)
| Модификация | «ДПА» | «ДМА» |
|---|---|---|
| Р4450/1 | — | — |
| Р4450/2 | ✓ | — |
| Р4450/3 | — | ✓ |
| Р4450С* | — | — (в разработке, с модулями X-Fre до 110 ГГц) |
Комплектация
Базовый комплект (измерительный блок): анализатор цепей векторный Р4450 (с опцией «ДПА»), кабель Ethernet, кабель питания, программное обеспечение, эксплуатационная документация, транспортировочный кейс, ключ тарированный КТ, ключ поддерживающий КП.
Стандартный комплект (средство измерения): анализатор цепей векторный Р4450, набор калибровочных мер серии НКММ/НКМВ-У/Р4М-ЭК4, кабель СВЧ КСФ — 2 шт., свидетельство о поверке.
Технические характеристики Р4450/2
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 10 МГц … 50 ГГц |
| Количество измерительных портов | 4 |
| Погрешность установки частоты выходного сигнала | ±2×10⁻⁶ |
| Диапазон установки мощности, 10 МГц…13,5 ГГц (без «ДМА») | −20…+10 дБм |
| Диапазон установки мощности, 13,25…26,5 ГГц (без «ДМА») | −25…+10 дБм |
| Диапазон установки мощности, 26,5…50 ГГц (без «ДМА») | −25…+7 дБм |
| Погрешность установки мощности, −20…+10 дБм | ±1,0 дБ |
| Погрешность установки мощности, менее −20 дБм | ±1,5 дБ |
| Средний уровень собственных шумов, 500 МГц…1 ГГц | −120 дБм (в полосе 1 Гц) |
| Средний уровень собственных шумов, 1…13,25 ГГц | −125 дБм (в полосе 1 Гц) |
| Средний уровень собственных шумов, 13,25…26,5 ГГц | −132 дБм (в полосе 1 Гц) |
| Средний уровень собственных шумов, 26,5…50 ГГц | −130 дБм (в полосе 1 Гц) |
| Диапазон измерения модуля коэфф. отражения | 0…1 |
| Погрешность измерения модуля коэфф. отражения | ±0,011 |
| Погрешность измерения фазы коэфф. отражения | ±1,99° |
| Погрешность измерения модуля коэфф. передачи (ΔSxx) | ±0,10 дБ |
| Погрешность измерения фазы коэфф. передачи | ±1,24° |
| Волновое сопротивление портов | 50 Ом |
| Макс. мощность входного сигнала на портах | +27 дБм |
| Тип соединителя измерительных портов | NMD 2,4 мм (вилка), опция «05Н» |
| Габаритные размеры | 480×555×180 мм |
| Масса | < 25 кг |
Поддерживаемые виды калибровки: SOLT, Adapter removal/insertion, ECal, TRL, Unknown thru, Waveguide, Power cal, Receiver cal, SMC, VMC.
