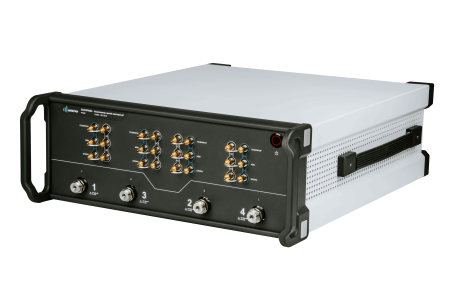

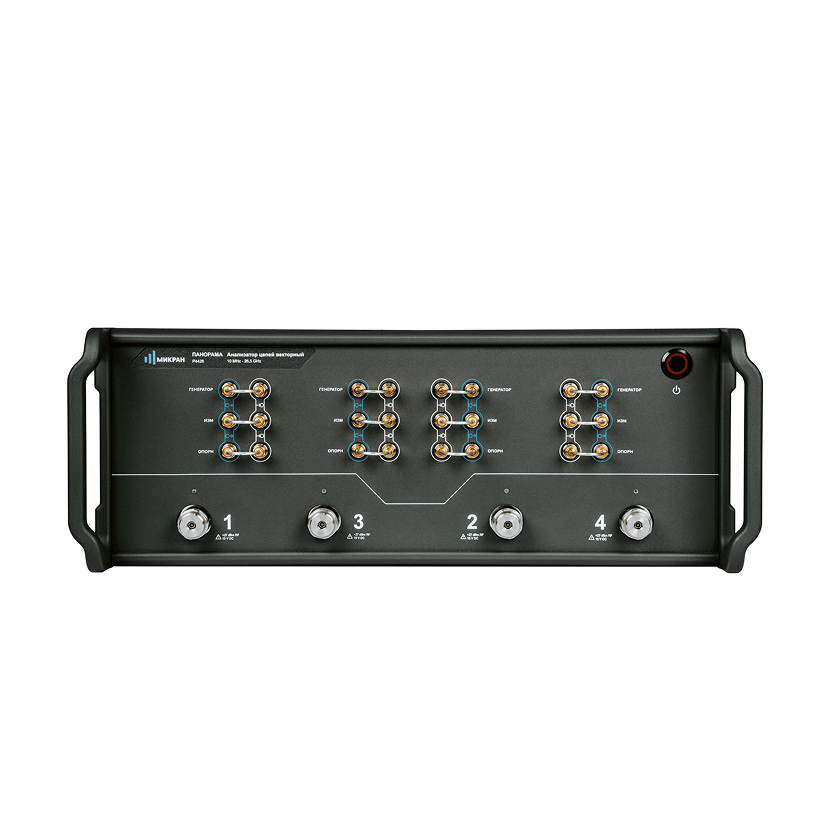

Анализатор цепей векторный Микран Р4450
Анализатор цепей векторный Р4450 производства НПФ «Микран» — четырёхпортовая модель линейки «Панорама» с максимальным диапазоном рабочих частот среди четырёхпортовых ВАЦ серии, от 10 МГц до 50 ГГц, с выходным СВЧ-соединителем тип NMD 2,4 мм (вилка). Построен по принципу модульной архитектуры, обеспечивает высокий динамический диапазон и максимальную выходную мощность в своём классе при высокой скорости работы и надёжности.
Использование запатентованных программно-аппаратных решений позволяет сочетать в одном приборе широкий спектр СВЧ-измерений. Четыре измерительных порта дают возможность без переключения кабелей измерять полный набор S-параметров многопортовых устройств миллиметрового диапазона — разветвителей, коммутаторов, дифференциальных линий. Области применения — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств в радиоэлектронике, связи, радиолокации, измерительной технике. Управление через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы; программный драйвер совместим со сторонним ПО (LabVIEW, MS Excel, Python, C++ и т. д.).
Модификация Р4450С дополнительно позволяет подключать модули расширения частотного диапазона серии X-Fre, расширяющие диапазон измерений до 110 ГГц.
Ключевые особенности:
- Диапазон рабочих частот до 50 ГГц (до 110 ГГц с модулями X-Fre в исполнении «С»)
- Динамический диапазон более 135 дБ при полосе фильтра ПЧ 10 Гц
- Широкий диапазон установки уровня выходной мощности — от −50 до +7 дБм (с опцией «ДМА»)
- Анализ и фильтрация во временной области — наблюдение откликов вдоль оси времени/расстояния, подавление переотражений в оснастке
- Построение ограничительных линий для отбраковки ИУ при серийном производстве
- Сканирование по частоте и/или мощности — непрерывное или по списку, измерение компрессии коэффициента усиления и амплитудно-фазовой конверсии
- Встраивание/исключение цепей для переноса плоскости калибровки
- Расширенные виды калибровки: TRL/LRL/TRM/LRM, TRL/SOLT (в волноводном тракте), SOLT, электронные калибраторы, векторная калибровка для смесителей
- Измерение параметров смесителей: коэффициент преобразования |C21|, фаза C21 (опция «СПА»), скалярный коэффициент преобразования Sc21 и групповая задержка (опция «СЧП»)
- Многофункциональные маркеры, отображение результатов в декартовой или полярной системах координат (до 4 диаграмм), гибкая система отчётов
Программные и аппаратные опции:
«ДПА» (прямой доступ к генератору и приёмнику), «ДМА» (расширенный динамический диапазон), «СЧП» (смещение частоты приёмника), «ИИП» (импульсные измерения), «ИКП» (измерение компрессии), «ИСП» (измерение смесителей с последовательным включением), «НГП» (автоподстройка частоты неизвестного гетеродина), «АСП» (анализ спектра), «СРП» (режим скрытого отображения).
Технические характеристики Р4450
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 10 МГц … 50 ГГц |
| Количество измерительных портов | 4 |
| Погрешность установки частоты выходного сигнала | ±2×10⁻⁶ |
| Диапазон установки мощности без «ДМА», 10 МГц…13,5 ГГц | −20…+10 дБм |
| Диапазон установки мощности без «ДМА», 13,25…26,5 ГГц | −25…+10 дБм |
| Диапазон установки мощности без «ДМА», 26,5…50 ГГц | −25…+7 дБм |
| Диапазон установки мощности с «ДМА», 10 МГц…26,5 ГГц | −50…+10 дБм |
| Диапазон установки мощности с «ДМА», 26,5…50 ГГц | −50…+7 дБм |
| Погрешность установки мощности, −20…+10 дБм / <−20 дБм | ±1,0 / ±1,5 дБ |
| Диапазон ослаблений аттенюаторов измерительных приёмников | 0…30 дБ с шагом 10 дБ |
| Средний уровень собственных шумов, 500 МГц…1 ГГц | −120 дБм (в полосе 1 Гц) |
| Средний уровень собственных шумов, 1…13,25 ГГц | −125 дБм (в полосе 1 Гц) |
| Средний уровень собственных шумов, 13,25…26,5 ГГц | −132 дБм (в полосе 1 Гц) |
| Средний уровень собственных шумов, 26,5…50 ГГц | −130 дБм (в полосе 1 Гц) |
| Диапазон измерения модуля коэфф. отражения | 0…1 |
| Погрешность измерения модуля коэфф. отражения | ±0,011 |
| Погрешность измерения фазы коэфф. отражения | ±1,99° |
| Погрешность измерения модуля коэфф. передачи (ΔSxx) | ±0,10 дБ |
| Погрешность измерения фазы коэфф. передачи | ±1,24° |
| Волновое сопротивление портов | 50 Ом |
| Макс. мощность входного сигнала на портах | +27 дБм |
| Тип соединителя измерительных портов | NMD 2,4 мм (вилка) |
| Габаритные размеры | 480×555×180 мм |
| Масса | < 25 кг |
Поддерживаемые виды калибровки: SOLT, Adapter removal/insertion, ECal, TRL, Unknown thru, Waveguide, Power cal, Receiver cal, SMC, VMC.
Модификации Р4450
| Модификация | Опции |
|---|---|
| Р4450/1 | опция «05Н» |
| Р4450/2 | опции «05Н», «ДПА» |
| Р4450/3 | опции «05Н», «ДМА» |
| Р4450С* | опция «05Н», возможность подключения модулей расширения частотного диапазона |
* В разработке. Дополнительная информация по запросу sales@spegroup.ru
Комплектация
Базовый комплект (измерительный блок): анализатор цепей векторный Р4450, кабель Ethernet, кабель питания, программное обеспечение, эксплуатационная документация, транспортировочный кейс, ключ тарированный КТ, ключ поддерживающий КП.
Стандартный комплект (средство измерения): анализатор цепей векторный Р4450, набор калибровочных мер серии НКММ/НКМВ-У/Р4М-ЭК4, кабель СВЧ КСФ — 2 шт., свидетельство о поверке.
