Комплекс предназначен для автоматизированного измерения, обработки и отображения радиотехнических параметров антенн в дальней зоне c применением безэховых камер.
Основные измеряемые параметры
Основные измеряемые параметры
- амплитудные и фазовые диаграммы направленности по основной и кроссовой поляризации (объёмные и сечения);
- поляризационные характеристики;
- коэффициент усиления;
- коэффициент направленного действия;
- координаты фазового центра;
- ширина диаграммы направленности по заданному уровню;
- восстановление амплитудно-фазового распределения в апертуре антенны;
- групповое время запаздывания в антенне сигнала;
- входное сопротивление.
- Специализированное ПО позволяет осуществлять управление комплексом и сбор данных со всех его узлов.
- Работа с ПО предполагает измерение характеристик как в автоматическом, так и в ручном режимах управления.
- В программном обеспечении имеется возможность проводить юстировку по нескольким параметрам, калибровку, создавать базы данных эталонных антенн и профилей настроек – все эти функции позволяют снизить погрешность при проведении многократных измерений и обеспечить повторяемость измеряемых характеристик.
- Интеллектуальный интерфейс позволяет проводить обучение оператора в короткие сроки.
- Программное обеспечение оснащается удобным генератором отчётов, в котором можно выбирать формат сохранения данных и структуру отчёта.
- Программное обеспечение совместимо с векторными анализаторами цепей ведущих мировых и отечественных производителей.
Комплектация:

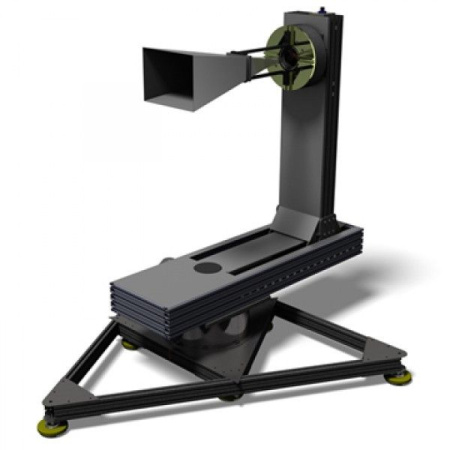

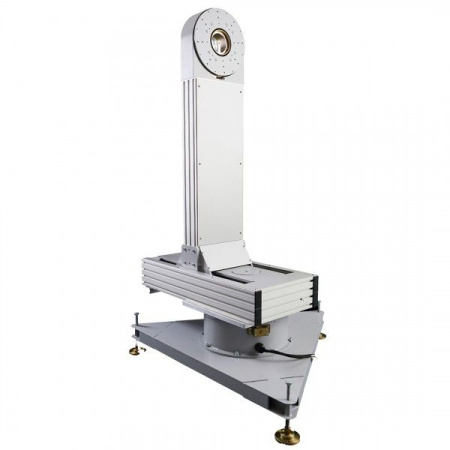

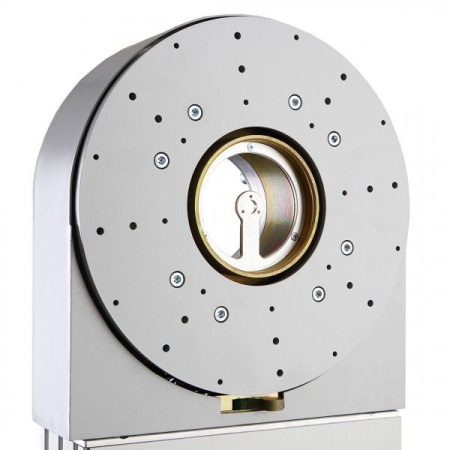

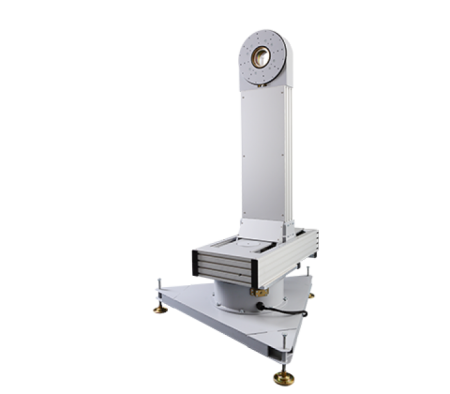

- Опорно-поворотное устройство (ОПУ) с контроллерами управления (КУ);
- Векторный анализатор цепей (ВАЦ);
- Программное обеспечение (ПО), выполняющее функции калибровки, юстировки, автоматизации процесса измерения и отображения результатов;
- Комплект передающих и эталонных антенн;
- Набор вспомогательных пассивных и активных узлов: переходы, усилители, кабели и т.д.
| Параметр | Значение |
| Рабочая полоса частот | 10 МГц – 50 ГГц |
| Динамический диапазон измерений | свыше 70 дБ |
| Нагрузка на опорно-поворотное устройство | до 100 кг |
| Диапазон перемещений |
по азимуту: ± 180 град; по углу места: ± 180 град; линейное перемещение: до 800 мм. |
| Минимальный шаг перемещений |
по азимуту: 0.01 град; по углу места: 0.01 град; линейное перемещение: 0.1 мм. |
| Габаритные размеры | 1700 х 1500 х 600 мм |
