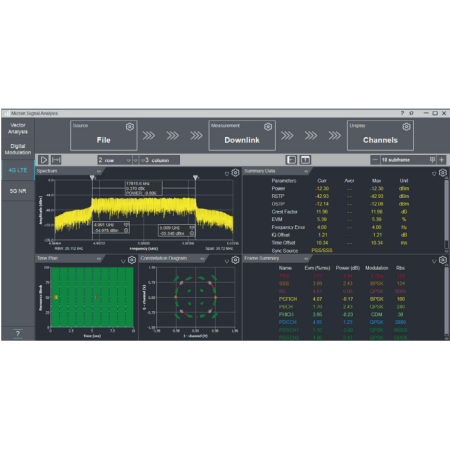

Программное обеспечение Микран Signal Analysis
Signal Analysis — программное обеспечение производства НПФ «Микран», позволяющее просматривать, редактировать и анализировать модулированные сигналы. ПО не привязано к конкретному измерительному прибору или программному обеспечению, что не ограничивает выбор программных и аппаратных средств: сигнал может быть загружен из файла формы сигнала, захвачен с анализатора спектра/сигналов или получен из режима векторного анализа самого Signal Analysis.
Основные возможности:
- Просмотр и редактирование модулированных сигналов
- Анализ и демодуляция сигналов с PSK и QAM видами модуляции
- Анализ сигналов стандарта 4G LTE
- Анализ сигналов стандарта 5G NR
- Поддержка разных форматов файлов формы сигнала
- Интуитивно понятный интерфейс
Signal Analysis поддерживает:
- Захват сигнала с анализаторов спектра/сигнала (в частности, серии СК4М)
- Работу с файлами, сформированными программным обеспечением Signal Lab
- Сохранение сигналов в файлы, поддерживаемые векторным генератором сигналов Г7М-06 серии «Вега» и программно-аппаратным комплексом К2М-5G
- Работу с набором форматов файлов с открытым описанием
- Измерение занимаемой полосы и мощности в каналах
Режимы работы
Режим векторного анализа сигналов «Vector Analysis»: предварительный анализ сигналов в частотной и временной области, редактирование сигналов, выбор участка сигнала для более детального анализа, конвертация форматов файлов формы сигнала.
Опция «ACDM» — режим анализа сигналов стандартных видов цифровой модуляции «Digital Modulation»: демодуляция сигналов с PSK и QAM видами модуляции, измерение параметров модулированных сигналов (EVM, MER и т. д.), графический анализ модулированных сигналов.

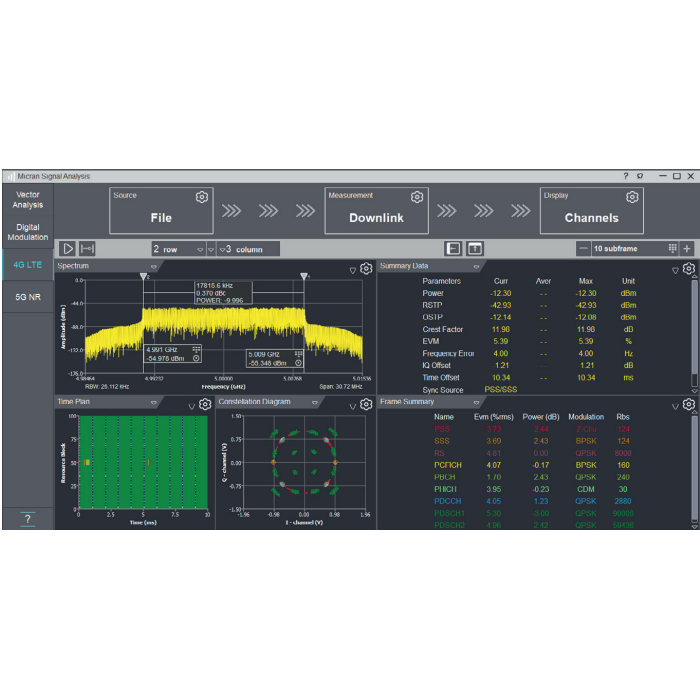

Опция «ALTED» — режим анализа сигналов стандарта 4G LTE Downlink: анализ параметров модулированных сигналов стандарта 4G LTE в нисходящем канале связи (EVM, Power, RSTP и т. д.); измерение параметров базовых станций стандарта 4G LTE для тестирования на соответствие требованиям TS 36.104; графический анализ модулированных сигналов.
Опция «ANRD» — режим анализа сигналов стандарта 5G NR Downlink: анализ параметров модулированных сигналов стандарта 5G NR в нисходящем канале связи (EVM, Power и т. д.); измерение параметров базовых станций стандарта 5G NR для тестирования на соответствие требованиям TS 38.104; графический анализ модулированных сигналов.
Технические характеристики
Режим векторного анализа сигналов «Vector Analysis»
| Параметр | Значение |
|---|---|
| Источник данных | файл формы сигнала, анализатор спектра/сигналов |
| Поддерживаемые форматы файлов | *.mwv, *.bin (одинарной и двойной точности), *.txt, *.dat |
| Отображаемые графики | спектр сигнала, зависимость I и Q составляющих от времени, зависимость мощности сигнала от времени |
| Графические эффекты | эффект послесвечения, спектрограмма |
| Возможности редактирования | уменьшение частоты дискретизации, масштабирование сигнала, уменьшение длины сигнала, смещение частоты несущего сигнала |
Опция «ACDM» — режим анализа сигналов стандартных видов цифровой модуляции
| Параметр | Значение |
|---|---|
| Источник данных | файл формы сигнала, режим векторного анализа |
| Поддерживаемые форматы файлов | *.mwv, *.bin, *.txt |
| Форматы PSK | BPSK, π/2-DBPSK, QPSK, QPSK EDGE, QPSK π/4 offset, π/4-DQPSK, π/8-D8PSK, 8PSK, 8PSK EDGE, D8PSK, 16PSK |
| Форматы QAM | 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM |
| Тип измерительного фильтра | отсутствует, Найквиста, «корень из приподнятого косинуса» |
| Отображаемые графики | спектр сигнала, I/Q от времени, мощность от времени, векторная диаграмма, диаграмма созвездия, EVM от времени |
| Измеряемые параметры | EVM, макс. EVM, Magnitude error, Phase error, MER, SNR, ошибка частоты несущей, просачивание несущей, рассогласование амплитуды и фазы, мощность сигнала, средние значения |
Технические характеристики при работе с анализаторами спектра серии СК4М
| Параметр | Значение |
|---|---|
| Максимальная полоса анализа | 4 МГц |
| Макс. количество точек с анализатора спектра | 100 000 |
| Оконная функция БПФ | Блэкмана |
Качество демодуляции PSK (несущая 1 ГГц, скорость символов 100 кГц, 150 символов, фильтр Найквиста, α=0,7): EVM ≤0,5 % скз., ошибка по амплитуде ≤0,3 дБ, ошибка по фазе ≤0,3°.
Качество демодуляции QAM (несущая 1 ГГц, скорость символов 100 кГц, 800 символов, фильтр Найквиста, α=0,7): EVM ≤1,2 % скз., ошибка по амплитуде ≤0,5 дБ, ошибка по фазе ≤0,6°.
Опция «ALTED» — анализ сигналов стандарта 4G LTE Downlink
| Параметр | Значение |
|---|---|
| Поддерживаемые форматы файлов | *.mwv, *.bin (одинарной и двойной точности), *.txt |
| Тестовые модели (TS 36.141) | E-TM1.1, E-TM1.2, E-TM2.0, E-TM3.1, E-TM3.2, E-TM3.3 |
| Режим передачи данных | FDD, TDD |
| Ширина канала | 1,4; 3; 5; 10; 15; 20 МГц |
| Измеряемые параметры | занимаемая полоса, мощность в канале, RSTP, OSTP, крест-фактор, среднее EVM в кадре, ошибка частоты несущей, EVM и мощность по каналам (PSS, SSS, RS, PCFICH, PBCH, PHICH, PDCCH, PDSCH) |
Опция «ANRD» — анализ сигналов стандарта 5G NR Downlink
| Параметр | FR1 | FR2 |
|---|---|---|
| Максимальная полоса сигнала | 100 МГц | 400 МГц |
| Тестовые модели (TS 38.141) | NR-FR1-TM1.1, TM1.2, TM2, TM2a, TM3.1, TM3.1a, TM3.2, TM3.3 | NR-FR1-TM1.1, TM2, TM2a, TM3.1, TM3.1a |
| FRC-конфигурации (TS 38.101) | QPSK, 64QAM, 256QAM | QPSK, 16QAM, 64QAM |
| Режим передачи данных | FDD, TDD | FDD, TDD |
| Измеряемые параметры | занимаемая полоса, мощность в канале, среднее EVM в кадре, ошибка частоты несущей, EVM и мощность по каналам (PSS, SSS, PBCH, PBCH DMRS, PDSCH, PDSCH DMRS) | то же |
