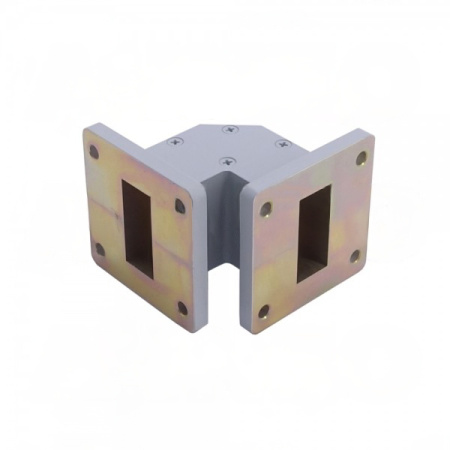

Волновод со сокшенным изгибом E-Plane A-INFO изготавливается с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Идеально подходит для радиолокационных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
112WTEB-35-35 |
| Тип изгиба | E-Plane |
| Степень изгиба | 90° |
|
Диапазон волновода |
C, X |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR112 |
|
Частота (ГГц) |
7.05-10 |
|
Длина рукава 1 (мм) |
35 |
| Длина рукава 1 (дюйм) | 1.377 |
| Длина рукава 2 (мм) | 35 |
| Длина рукава 2 (дюйм) | 1.377 |
|
Вносимые потери, макс. (дБ) |
0.1 |
| КСВН, тип. | 1.1:1 |
|
КСВН, макс. |
1.15:1 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP84(UBR84) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP84(UBR84) |
|
Потребляемая мощность, постоянная (Вт) |
2000 |
|
Потребляемая мощность, пиковая (кВт) |
350 |
|
Рабочая температура (°C) |
низкая -55, высокая +85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
алюминий |
|
Покрытие |
химическое конверсионное покрытие, серая краска |
| Размер (мм) | 58.9х58.9х47.8 |
| Вес (кг) | 0.117 |
| Герметизированный | нет |
