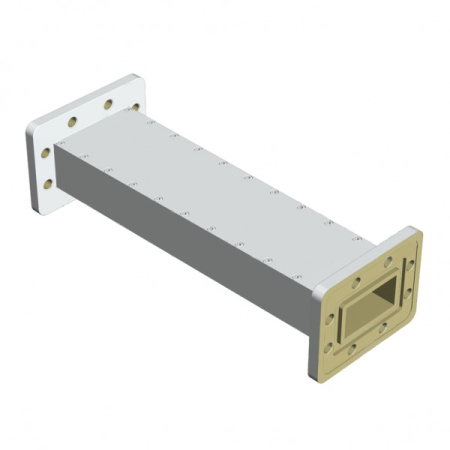

Волноводные конические переходы A-INFO охватывают диапазон частот до 220 ГГц в нескольких волноводных диапазонах. Конические переходы позволяют очень эффективно распространять радиочастотную энергию от одного размера волновода к другому. Идеально подходят для лабораторных испытаний и других применений.
|
Параметр |
Значение |
|
Модель |
187159WA-228.6_DMDM |
|
Тип перехода WG |
от прямоугольного к прямоугольному |
|
Диапазон волновода, порт 1 |
S, C |
|
Тип волновода, порт 1 |
прямоугольный |
|
Размер волновода EIA WR, порт 1 |
WR187 |
|
Диапазон волновода, порт 2 |
C |
|
Тип волновода, порт 2 |
прямоугольный |
|
Размер волновода EIA WR, порт 2 |
WR159 |
|
Частота (ГГц) |
4.9-5.85 |
|
Вносимые потери, тип. (дБ) |
0.04 |
|
Вносимые потери, макс. (дБ) |
0.1 |
|
КСВН, тип. |
1.02:1 |
|
КСВН, макс. |
1.05:1 |
|
Стиль фланца 1 |
прямоугольный |
|
Тип фланца 1 |
grooved |
|
Обозначение фланца 1 |
FDM48(PDR48) |
|
Стиль фланца 2 |
прямоугольный |
|
Тип фланца 2 |
grooved |
|
Обозначение фланца 2 |
FDM58(PDR58) |
|
Потребляемая мощность, постоянная (Вт) |
4500 |
|
Потребляемая мощность, пиковая (кВт) |
1600 |
|
Рабочая температура (°C) |
низкая -55 |
|
Температура хранения (°C) |
низкая -60 |
|
Материал корпуса |
алюминий |
|
Размер (мм) |
228.6х88.9х63.5 |
