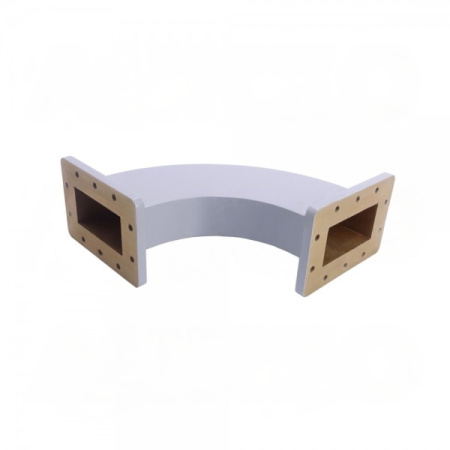

Волновод с радиусным изгибом H-Plane A-INFO изготавливается с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Идеально подходит для радиолокационных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
284WHB-160-160-100 |
| Тип изгиба | H-Plane |
| Степень изгиба | 90° |
|
Диапазон волновода |
S |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR284 |
|
Частота (ГГц) |
2.6-3.95 |
|
Длина рукава 1 (мм) |
160 |
| Длина рукава 1 (дюйм) | 6.299 |
| Длина рукава 2 (мм) | 160 |
| Длина рукава 2 (дюйм) | 6.299 |
|
Вносимые потери, макс. (дБ) |
0.1 |
|
КСВН, макс. |
1.15:1 |
|
Стиль фланца 1 |
прямоугольный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FDP32(UDR32) |
|
Стиль фланца 2 |
прямоугольный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FDP32(UDR32) |
|
Потребляемая мощность, постоянная (Вт) |
15000 |
|
Потребляемая мощность, пиковая (кВт) |
5000 |
|
Рабочая температура (°C) |
низкая -55, высокая +85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
алюминий |
|
Покрытие |
химическое конверсионное покрытие, серая краска |
| Размер (мм) | 217.2х217.2х76.2 |
| Вес (кг) | 0.6 |
| Герметизированный | да |
| Давление (psi) | 30 |
