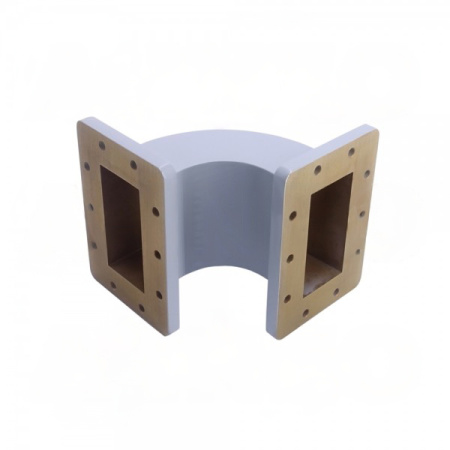

Волновод с радиусным изгибом E-Plane A-INFO изготавливается с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Идеально подходит для радиолокационных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
430WEB-190-190-95 |
| Тип изгиба | E-Plane |
| Степень изгиба | 90° |
|
Диапазон волновода |
S |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR430 |
|
Частота (ГГц) |
1.7-2.6 |
|
Длина рукава 1 (мм) |
190 |
| Длина рукава 1 (дюйм) | 7.48 |
| Длина рукава 2 (мм) | 190 |
| Длина рукава 2 (дюйм) | 7.48 |
|
Вносимые потери, макс. (дБ) |
0.1 |
|
КСВН, тип. |
1.1:1 |
|
КСВН, макс. |
1.15:1 |
|
Стиль фланца 1 |
прямоугольный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FDP22(UDR22) |
|
Стиль фланца 2 |
прямоугольный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FDP22(UDR22) |
|
Потребляемая мощность, постоянная (Вт) |
35000 |
|
Потребляемая мощность, пиковая (кВт) |
12000 |
|
Рабочая температура (°C) |
низкая -55, высокая +85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
алюминий |
|
Покрытие |
химическое конверсионное покрытие, серая краска |
|
Размер (мм) |
500х19.1х19.1 |
|
Вес (кг) |
1.17 |
| Герметизированный | да |
| Давление (psi) | 30 |
