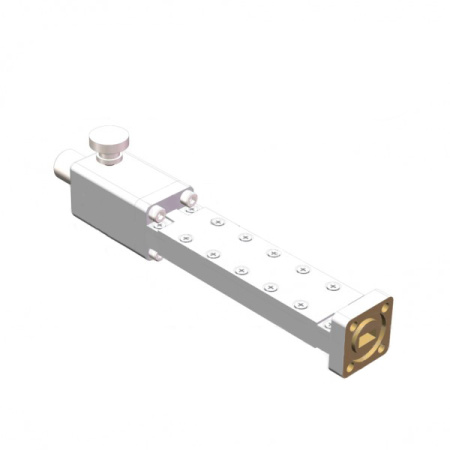

Нагрузка волноводная скользящая A-INFO.
Для этой серии (WSL) рекомендуется использовать фланец A-INFO Precision Flange (APF).
Нагрузки имеют низким КСВН, подходят для широкого спектра прецизионных лабораторных применений. Эффект скольжения наконечника позволяет добиться большей точности, чем при фиксированной нагрузке. Типичные применения включают полнодиапазонную калибровку с одним интерфейсом и полнодиапазонную калибровку с двумя интерфейсами и изоляцией. Методы калибровки TRM (Thru-Reflect-Match) и SSLT (Short-Short-Load- Thru) являются подинтерфейсными.
|
Параметр |
Значение |
|
Модель |
28WSL_Cu_BM |
|
Тип нагрузки WG |
скользящая |
|
Диапазон волновода |
Ka |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR28 |
|
Частота (ГГц) |
26.5-40 |
|
КСВН |
тип. 1.02:1 |
|
Стиль фланца |
квадратный |
|
Тип фланца |
grooved |
|
Обозначение фланца |
FBM320(PBR320) |
|
Потребляемая мощность, постоянная (Вт) |
0.5 |
|
Потребляемая мощность, пиковая (кВт) |
0.5 |
|
Рабочая температура (°C) |
низкая -55 |
|
Температура хранения (°C) |
низкая -60 |
|
Материал корпуса |
медь |
|
Размер, ДхШхВ (мм) |
126.6х19.1х28.6 |
|
Вес (кг) |
0.2 |
|
Герметизированный |
нет |
