Диапазон частот: 24-30 ГГц
Тип поворотного соединения WG: L-образный
Диапазон волновода: K, Ka
КСВН: тип. 1.25:1, макс. 1.4:1
Вносимые потери: тип. 0.7 дБ, макс. 1 дБ
Тип соединителя: поворотный
Тип соединения: одноканальный

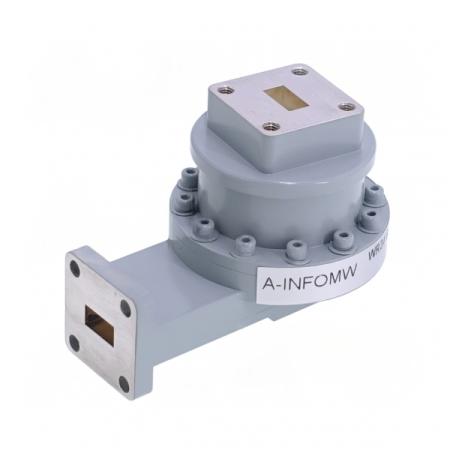

Соединение поворотное волноводное A-INFO L-образной формы одноканальное.
Соединения A-INFO обеспечивают эффективную передачу энергии с отличными электрическими и механическими характеристиками. Они идеально подходят для антенных систем радаров, лабораторных испытательных установок, микроволнового радио, спутниковой связи и других применений, требующих низкого изменения фазы, низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
34WRJL-16D_Cu |
|
Тип поворотного соединения WG |
L-образный |
|
Диапазон волновода |
K, Ka |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR34 |
|
Частота (ГГц) |
24-30 |
| Вносимые потери, тип. (дБ) | 0.7 |
| Вносимые потери, макс. (дБ) | 1 |
|
КСВН, тип. |
1.25:1 |
|
КСВН, макс. |
1.4:1 |
|
Форма фланца 1 |
квадратная |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP260(UBR260) |
| Форма фланца 2 | квадратная |
| Тип фланца 2 | cover |
| Обозначение фланца 2 | FBP260(UBR260) |
|
Потребляемая мощность, постоянная (Вт) |
30 |
|
Потребляемая мощность, пиковая (кВт) |
0.3 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
| Материал | медь |
| Размер (мм) | 60х40х43.6 |
| Вес (кг) | 0.25 |
