Диапазон частот: 15-17 ГГц
Тип поворотного соединения WG: L-образный
Диапазон волновода: Ku
КСВН: тип. 1.15:1, макс. 1.5:1
Вносимые потери: тип. 0.1 дБ, макс. 0.4 дБ
Тип соединителя: поворотный
Тип соединения: одноканальный

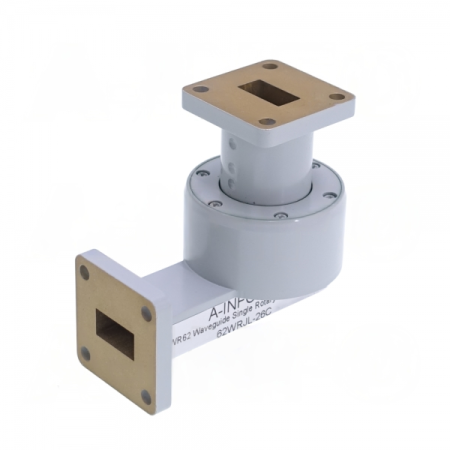

Соединение поворотное волноводное A-INFO L-образной формы одноканальное.
Соединения A-INFO обеспечивают эффективную передачу энергии с отличными электрическими и механическими характеристиками. Они идеально подходят для антенных систем радаров, лабораторных испытательных установок, микроволнового радио, спутниковой связи и других применений, требующих низкого изменения фазы, низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
62WRJL-26C |
|
Тип поворотного соединения WG |
L-образный |
|
Диапазон волновода |
Ku |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR62 |
|
Частота (ГГц) |
16-17 |
| Вносимые потери, тип. (дБ) | 0.1 |
| Вносимые потери, макс. (дБ) | 0.4 |
|
КСВН, тип. |
1.15:1 |
|
КСВН, макс. |
1.5:1 |
|
Форма фланца 1 |
квадратная |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP140(UBR140) |
| Форма фланца 2 | квадратная |
| Тип фланца 2 | cover |
| Обозначение фланца 2 | FBP140(UBR140) |
|
Потребляемая мощность, постоянная (Вт) |
100 |
|
Потребляемая мощность, пиковая (кВт) |
4 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
| Материал | алюминий |
| Размер (мм) | 71.5х43х69.5 |
| Вес (кг) | 0.16 |
