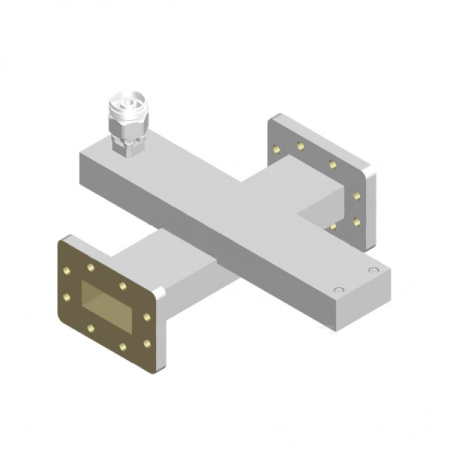

Волноводные перекрестные соединители WL+Cx-XX A-INFO производятся с высокой точностью обработки для обеспечения высокого качества и прочности. Они идеально подходят для радарных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
159WL+CNM-40 |
|
Тип соединителя |
перекрестный |
|
Тип соединения |
направленный |
|
Диапазон волновода |
C |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR159 |
|
Частота (ГГц) |
4.9-7.05 |
|
Соединение (дБ) |
40 |
|
Точность соединения, макс. (±дБ) |
0.7 |
|
Чувствительность к частоте, макс. (±дБ) |
1 |
|
Направленность, мин. (дБ) |
18 |
|
Направленность, тип. (дБ) |
20 |
|
Вносимые потери, тип. (дБ) |
0.02 |
|
Вносимые потери, макс. (дБ) |
0.1 |
|
Основная линия КСВН, макс. |
1.05:1 |
|
Вторая линия КСВН, макс. |
1.25:1 |
|
Сопротивление (Ом) |
50 |
|
Стиль фланца 1 |
прямоугольный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FDP58 (UDR58) |
|
Стиль фланца 2 |
прямоугольный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FDP58 (UDR58) |
|
Коннектор |
N-типа Male |
|
Коннектор 1 |
N-типа Male |
|
Потребляемая мощность, постоянная (Вт) |
4500 |
|
Потребляемая мощность, пиковая (кВт) |
1600 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
алюминий |
|
Размер, ДхШхВ (мм) |
203.2х152.4х93.2 |
|
Вес, (кг) |
0.46 |
