Диапазон частот: 2.2-3.3 ГГц
Диапазон волновода: S
Соединение: 30 дБ
Основная линия КСВН, макс.: 1.1:1
Вторая линия КСВН, макс.: 1.1:1
Вносимые потери, тип.: 0.01 дБ
Вносимые потери, макс.: 0.1 дБ
Тип соединителя: перекрестный
Тип соединения: направленный

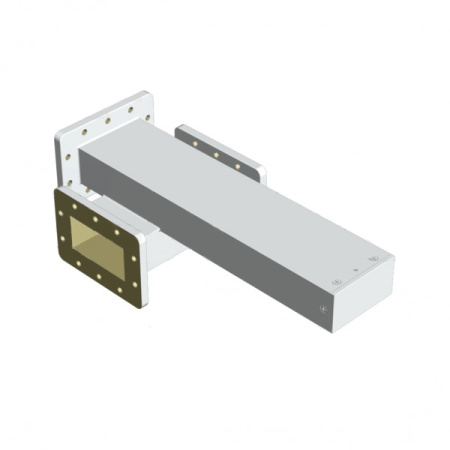

Волноводные перекрестные соединители WL+C-XX A-INFO производятся с высокой точностью обработки для обеспечения высокого качества и прочности. Они идеально подходят для радарных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
340WL+C-40 |
|
Тип соединителя |
перекрестный |
|
Тип соединения |
направленный |
|
Диапазон волновода |
S |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR340 |
|
Частота (ГГц) |
2.2-3.3 |
|
Соединение (дБ) |
30 |
|
Точность соединения, макс. (±дБ) |
0.7 |
|
Чувствительность к частоте, макс. (±дБ) |
1 |
|
Направленность, мин. (дБ) |
18 |
|
Направленность, тип. (дБ) |
20 |
|
Вносимые потери, тип. (дБ) |
0.01 |
|
Вносимые потери, макс. (дБ) |
0.1 |
|
Основная линия КСВН, макс. |
1.10:1 |
|
Вторая линия КСВН, макс. |
1.10:1 |
|
Стиль фланца 1 |
прямоугольный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FDP26(UDR26) |
|
Стиль фланца 2 |
прямоугольный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FDP26(UDR26) |
|
Стиль фланца 3 |
прямоугольный |
|
Тип фланца 3 |
cover |
|
Обозначение фланца 3 |
FDP26(UDR26) |
|
Потребляемая мощность, постоянная (Вт) |
24000 |
|
Потребляемая мощность, пиковая (кВт) |
8000 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
алюминий |
|
Размер, ДхШхВ (мм) |
387.4х190.5х140 |
|
Вес, (кг) |
1.68 |
