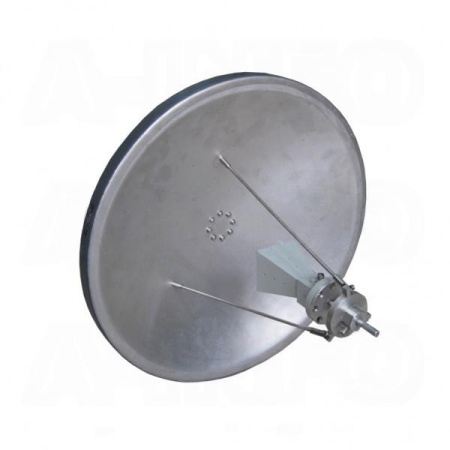

Параболическая антенна PW-12000-16000 с двойной линейной поляризацией и прайм-фокусом, работающая в диапазоне от 12 до 16 ГГц с номинальным коэффициентом усиления 24 дБ и низким значением КСВН 3.5:1 с выходным разъемом SMA Female.
Имеет основной рефлектор диаметром 13.1 дюйма (333 мм) и двухполяризационный фидхорн антенны; равномерное усиление в диапазоне частот, обеспечивая эффективные рабочие характеристики и направленность; типичный максимальный уровень кроссполяра -40 дБ и низкий боковой лепесток -17 дБ; двойную линейную поляризацию и идеально подходит для антенных измерений, высокопроизводительных каналов передачи данных в высокочастотных диапазонах, применения с высоким коэффициентом усиления, интеграции систем, измерения материалов и др.
|
Параметр |
Значение |
|
Модель |
PW-12000-16000 |
|
Частота (ГГц) |
12-16 |
|
Коэффициент усиления, тип. (дБ) |
24 |
|
Поляризация |
двойная линейная |
|
Ширина луча 3 дБ, E-плоскость, тип. (градусы) |
4,5 |
|
Ширина луча 3 дБ, H -плоскость, тип. (градусы) |
6,5 |
|
Уровень боковых лепестков, E-плоскость, мин. (дБ) |
12 |
|
Уровень боковых лепестков, Н-плоскость, мин. (дБ) |
12 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
12 |
|
Изоляция между портами, мин. (дБ) |
20 |
|
Изоляция между портами, тип. (дБ) |
30 |
|
КСВН, тип. |
3:1 |
|
КСВН, макс. |
3.5:1 |
|
Сопротивление (Ом) |
50 |
|
Тип выхода |
C: коаксиальный |
|
Разъем |
SMA Female |
|
Потребляемая мощность, постоянная (Вт) |
25 |
|
Потребляемая мощность, пиковая (Вт) |
50 |
|
Тип отражательной антенны |
основной фокус |
|
Тип питающей антенны |
широкополосная с двойной поляризацией |
|
Размер отражающей антенны (дюйм)/(мм) |
13.1/333 |
|
Материал корпуса |
алюминий |
|
Размер, ШхВхД (мм) |
333х333х245 |
|
Вес (кг) |
0.9 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
измерения антенн, измерения дальнего поля, интеграции систем |
