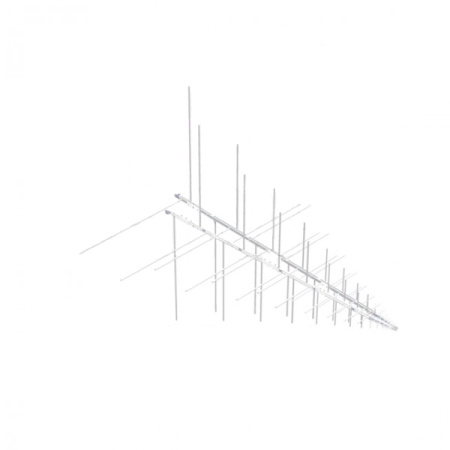

Антенны серии DS представляют собой легкие логопериодические диполи со средним коэффициентом усиления, предназначенные для передачи и приема сигналов в широкополосном диапазоне. Эти антенны характеризуются высоким передаточным отношением и коэффициентом усиления по мощности на всех частотах диапазона. Высококачественная алюминиевая конструкция обеспечивает легкую и высокопрочную антенну, которая обеспечит долгие годы бесперебойной работы.
Все антенны серии DS имеют линейную поляризацию. Возможна регулировка поляризации в любой плоскости. Антенны серии DS, работающие ниже 300 МГц, также поставляются в виде комплекта для компактности упаковки и удобства транспортировки. Антенны в виде комплекта легко монтируются с минимальными требованиями к инструменту. Стандартный штатив будет предоставлен в соответствии с требованиями заказчика, соединение универсальное.
|
Параметр |
Значение |
|
Модель |
DS-SJ-10200 |
|
Частота (ГГц) |
0.1-2 |
|
Коэффициент усиления, тип. (дБ) |
7 |
|
Поляризация |
двойная линейная |
|
Ширина луча 3 дБ, E-плоскость, мин. (градусы) |
45 |
|
Ширина луча 3 дБ, E-плоскость, макс. (градусы) |
80 |
|
Ширина луча 3 дБ, H -плоскость, мин. (градусы) |
65 |
|
Ширина луча 3 дБ, H -плоскость, макс. (градусы) |
180 |
| Перекрестная поляризационная изоляция, мин. (дБ) | 8 |
| Перекрестная поляризационная изоляция, тип. (дБ) | 15 |
| Изоляция между портами, мин. (дБ) | 20 |
| Изоляция между портами, тип. (дБ) | 25 |
|
КСВН, тип. |
2.0:1 |
|
КСВН, макс. |
3.0:1 |
|
Сопротивление (Ом) |
50 |
|
Тип выхода |
C: коаксиальный |
|
Разъем |
N-типа Female |
|
Потребляемая мощность, постоянная (Вт) |
300 |
|
Потребляемая мощность, пиковая (Вт) |
3000 |
|
Материал корпуса |
алюминий |
|
Размер, ШхВхД (мм) |
1554.6х1672.1х1554.6 |
|
Вес (кг) |
5.2 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
эталонного усиления, измерения антенн, подачи отражателя, оценки камер, измерения дальнего поля, интеграции систем |
