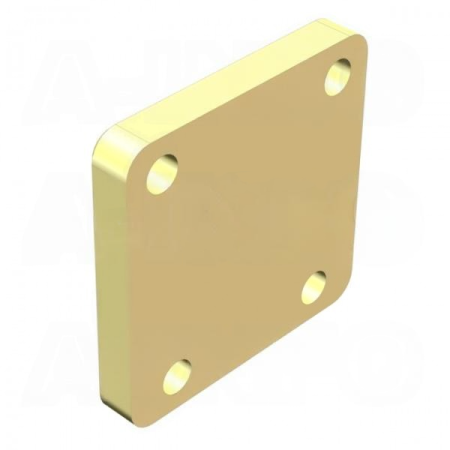

Волноводные короткие пластины предназначены для соединения круглых или прямоугольных волноводных соединителей в плоскости сопряжения. Они используются для определения плоскости отсчета в системах и при измерении потерь. Изготавливаются с использованием высокоточной механической обработки для обеспечения высокого качества и прочности.
Пластины представляют собой плоскую поверхность/плоскость, которые охватывают частоты от 0.75 ГГц до 110 ГГц. Могут быть заказаны с фланцами, указанными пользователем; с отверстиями для точной индексации A-INFO или без них.
|
Параметр |
Значение |
|
Модель |
51WS_Cu_PA |
|
Тип волновода |
fixed flush short |
|
Полоса волновода |
Ku, K |
|
Форма волновода |
прямоугольная |
|
Размер волновода EIA WR |
WR51 |
|
Частота (ГГц) |
15-22 |
|
Толщина пластины (мм) |
5 |
|
КСВН, мин. |
100:1 |
|
Форма фланца |
квадратная |
|
Тип фланца |
cover |
|
Обозначение фланца |
APF51A |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -55 |
|
Материал корпуса |
медь |
|
Размер, ДхШхВ (мм) |
33.3х5х33.3 |
|
Вес (кг) |
0.03 |
|
Герметичность под давлением |
да |
