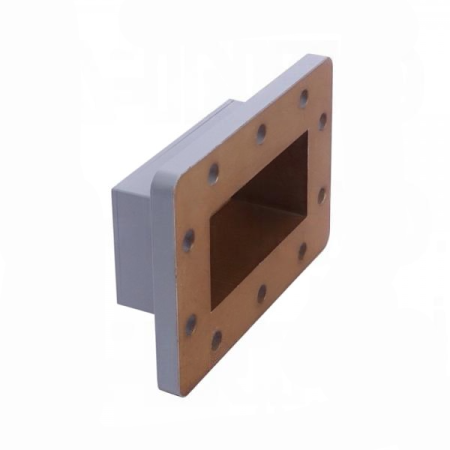

Пластины короткие со смещением на 1/4 длины волны.
Использование этих моноблочных устройств позволит сократить количество фланцевых соединений во время калибровки. Это помогает поддерживать практически постоянную величину тока, протекающего через калибровочную плоскость.
Изготавливаются с помощью высокоточной механической обработки, что обеспечивает высокое качество и прочность.
Доступны с настраиваемым расстоянием короткого замыкания по специальному заказу.
|
Параметр |
Значение |
|
Модель |
284WOFS14 |
|
Тип волновода |
fixed offset short |
|
Полоса волновода |
S |
|
Форма волновода |
прямоугольная |
|
Размер волновода EIA WR |
WR284 |
|
Частота (ГГц) |
2.6-3.95 |
| Длина волны смещения | '1/4 |
|
Длина смещения (мм) |
30.45 |
| Задержка смещения (пс) | 101.603 |
|
КСВН, мин. |
100:1 |
|
Форма фланца |
прямоугольная |
|
Тип фланца |
cover |
|
Обозначение фланца |
FDP32(UDR32) |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -55 |
|
Материал корпуса |
алюминий |
|
Размер, ДхШхВ (мм) |
114.3х32.45х76.2 |
|
Герметичность под давлением |
нет |
