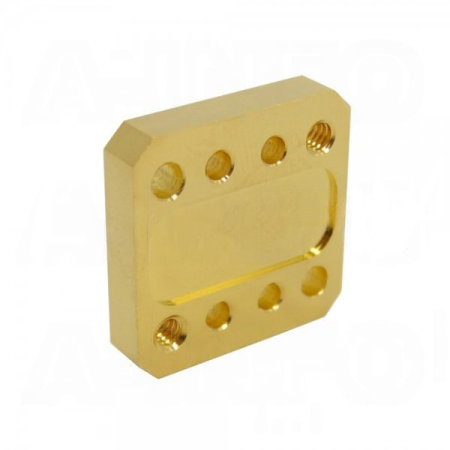

Короткие волноводные пластины с двойным гребнем предназначены для соединения круглых или прямоугольных волноводных соединителей в плоскости сопряжения. Они используются для определения плоскости отсчета в системах и при измерении потерь.
Пластины представляют собой плоскую поверхность/плоскость, которые охватывают частоты от 0.84 ГГц до 40 ГГц. Могут быть заказаны с фланцами, указанными пользователем; с отверстиями для точной индексации A-INFO или без них.
Изготавливаются с использованием высокоточной механической обработки для обеспечения высокого качества и прочности.
|
Параметр |
Значение |
|
Модель |
180DRWS_Cu |
|
Тип волновода |
fixed flush short |
|
Полоса волновода |
K, Ka |
|
Форма волновода |
двойной гребень |
|
Размер волновода EIA WR |
WRD180 |
|
Частота (ГГц) |
18-40 |
|
КСВН, мин. |
100:1 |
|
Форма фланца |
квадратная |
|
Тип фланца |
cover |
|
Обозначение фланца |
FPWRD180C24 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -55 |
| Размер (мм) | 22.4х22.4х4.8 |
|
Материал корпуса |
медь |
|
Герметичность под давлением |
да |
