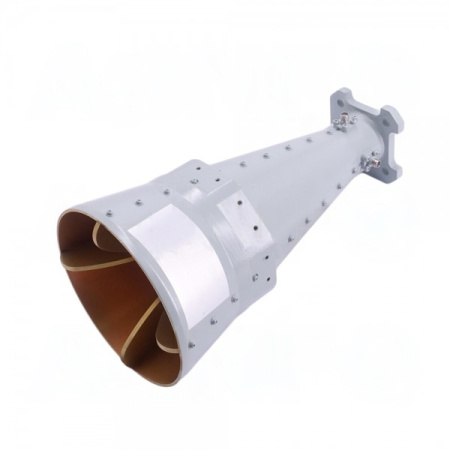

Коническая рупорная антенна с двойной поляризацией LB-CSJ-20200-SF, работающая в диапазоне частот от 2 до 20 ГГц, с номинальным усилением 16 дБ и низким КСВ 1.5:1 с выходным разъемом SMA Female. Модель LB-CSJ-20200-SF имеет равномерное усиление во всем частотном диапазоне, обеспечивая эффективные рабочие характеристики и направленность. Может выдерживать 25 Вт непрерывной и 50 Вт пиковой мощности. Антенна, изготовленная из легкого коррозионностойкого алюминия, обеспечит долгие годы бесперебойной работы внутри и вне помещений. Антенна имеет двойную линейную поляризацию и идеально подходит для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления и диаграммы направленности антенны и других применений.
|
Параметр |
Значение |
|
Модель |
LB-CSJ-20200-SF |
|
Частота (ГГц) |
2-20 |
|
Усиление (дБ) |
16 |
|
Поляризация |
двойная линейная |
|
Ширина луча 3 дБ, E-плоскость, мин. (град.) |
15 |
|
Ширина луча 3 дБ, E-плоскость, макс. (град.) |
86 |
|
Ширина луча 3 дБ, H-плоскость, мин. (град.) |
9 |
|
Ширина луча 3 дБ, H-плоскость, макс. (град.) |
85 |
|
Перекрестная поляризация, мин. (дБ) |
20 |
|
Перекрестная поляризация, тип. (дБ) |
30 |
|
Изоляция между портами, мин. (дБ) |
30 |
|
Изоляция между портами, тип. (дБ) |
35 |
|
КСВН, тип. |
1.5:1 |
|
КСВН, макс. |
2.0:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
коаксиальный |
|
Коннектор |
SMA Female |
|
Потребляемая мощность, CW (Вт) |
25 |
|
Потребляемая мощность, пиковая (Вт) |
50 |
|
Материал корпуса |
алюминий |
|
Отделка |
химическое конверсионное покрытие, серая краска |
|
Размер, ШхВхД (мм) |
124х124х241 |
|
Вес (кг) |
0.93 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение |
измерения антенны, подачи отражателя, измерения дальнего поля, плоского измерения ближнего поля, цилиндрического измерения ближнего поля, сферического измерения ближнего поля, CATR, системной интеграции |
