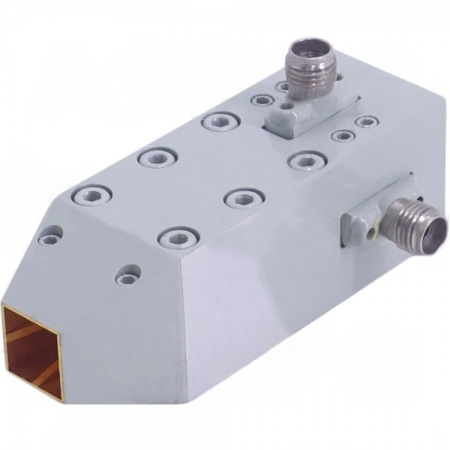

Широкополосная рупорная антенна с двойной поляризацией LB-SJ-180400L-KF, работающая в диапазоне частот от 18 до 40 ГГц, с номинальным усилением 8 дБ и низким КСВ 1.5:1 с выходным разъемом 2.92 мм Female. Модель LB-SJ-180400L-KF имеет равномерное усиление во всем частотном диапазоне, обеспечивая эффективные рабочие характеристики и направленность. Может выдерживать 10 Вт непрерывной и 20 Вт пиковой мощности. Антенна, изготовленная из легкого коррозионностойкого алюминия, обеспечит долгие годы бесперебойной работы внутри и вне помещений. Антенна имеет двойную линейную поляризацию и идеально подходит для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления и диаграммы направленности антенны и других применений.
|
Параметр |
Значение |
|
Модель |
LB-SJ-180400L-KF |
|
Частота (ГГц) |
18-40 |
|
Усиление, тип. (дБи) |
8 |
|
Поляризация |
двойная линейная |
|
Ширина луча 3 дБ, E-плоскость, мин. (град.) |
41 |
|
Ширина луча 3 дБ, E-плоскость, макс. (град.) |
85 |
|
Ширина луча 3 дБ, H-плоскость, мин. (град.) |
50 |
|
Ширина луча 3 дБ, H-плоскость, макс. (град.) |
76 |
|
Перекрестная поляризация, мин. (дБ) |
20 |
|
Перекрестная поляризация, тип. (дБ) |
30 |
|
Изоляция между портами, мин. (дБ) |
30 |
|
Изоляция между портами, тип. (дБ) |
40 |
|
КСВН, тип. |
1.5:1 |
|
КСВН, макс. |
2.5:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
коаксиальный |
|
Коннектор |
2.92 мм (K) Female |
|
Потребляемая мощность, CW (Вт) |
10 |
|
Потребляемая мощность, пиковая (Вт) |
20 |
|
Материал корпуса |
алюминий |
|
Отделка |
позолота, серкая краска |
|
Размер, ШхВхД (мм) |
28.9х28.9х61.5 |
|
Вес (кг) |
0.08 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение |
измерения антенны, подачи отражателя, измерения дальнего поля, плоского измерения ближнего поля, цилиндрического измерения ближнего поля, сферического измерения ближнего поля, CATR, системной интеграции |
