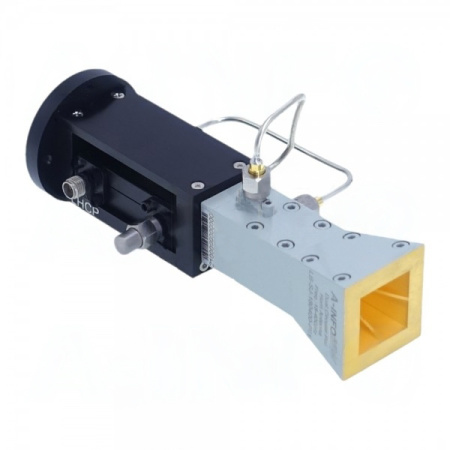

Рупорная антенна с левой круговой поляризацией (LHCP) LB-SJ-180400-P01, работающая в диапазоне частот от 18 до 40 ГГц с номинальным коэффициентом усиления 13 дБ и низким коэффициентом КСВН 2.0:1 с выходным разъемом 2.92 мм Female. Модель LB-SJ-180400-P01 обладает равномерным коэффициентом усиления по всему диапазону частот, обеспечивая эффективные рабочие характеристики и направленность. Может поддерживать постоянную мощность 20 Вт и пиковую мощность 40 Вт. Изготовленная из прочной меди, антенна обеспечит долгие годы бесперебойной работы внутри и снаружи помещений. Эта рупорная антенна имеет левостороннюю круговую поляризацию (LHCP) и идеально подходит для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления антенны и диаграммы направленности и других применений.
Опции:
- P01: преобразование в LHCP;
- P02: преобразование в RHCP;
- P03: преобразование в двойную круговую поляризацию№;
- P04: преобразование в вертикальную и горизонтальную поляризацию, LHCP и RHCP с возможностью переключения.
|
Параметр |
Значение |
|
Модель |
LB-SJ-180400-P01 |
|
Частота (ГГц) |
18-40 |
|
Усиление, тип. (дБ) |
13 |
|
Поляризация |
LHCP |
|
Ширина луча 3 дБ, E-плоскость, мин. (град.) |
26 |
|
Ширина луча 3 дБ, E-плоскость, макс. (град.) |
51 |
|
Ширина луча 3 дБ, H-плоскость, мин. (град.) |
27 |
|
Ширина луча 3 дБ, H-плоскость, макс. (град.) |
51 |
| Осевое отношение, тип. (дБ) | 1.5 |
| Осевое отношение, макс. (дБ) | 3 |
|
КСВН, макс. |
2.0:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
коаксиальный |
|
Коннектор |
2.92 мм (K) Female |
|
Потребляемая мощность, CW (Вт) |
20 |
|
Потребляемая мощность, пиковая (Вт) |
40 |
|
Материал корпуса |
медь |
|
Отделка |
позолота и анодирование, серая краска |
|
Размер, ШхВхД (мм) |
57.2х72.2х126.5 |
|
Вес (кг) |
0.38 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение |
измерения антенны, подачи отражателя, измерения дальнего поля, плоского измерения ближнего поля, цилиндрического измерения ближнего поля, сферического измерения ближнего поля, CATR, системной интеграции |
