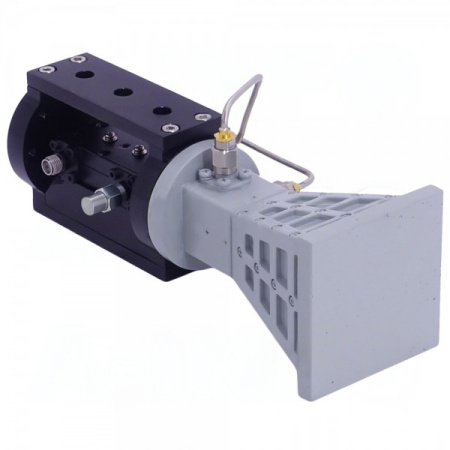

Рупорная антенна левой круговой поляризации (LHCP) LB-SJ-60245-P01SPO, работающая в диапазоне частот от 6 до 24.5 ГГц с номинальным коэффициентом усиления 13 дБ и низким коэффициентом КСВН 2.0:1 с выходным разъемом SMA Female. Модель LB-SJ-60245-P01SPO обладает равномерным коэффициентом усиления во всем диапазоне частот, обеспечивая эффективные рабочие характеристики и направленность. Может работать с мощностью 20 Вт в непрерывном режиме и 100 Вт в пиковом. Изготовленный из легкого коррозионностойкого алюминия, рупор поставляется со специально разработанным атмосферостойким обтекателем, который обеспечивает превосходную защиту от дождя и пыли, но при этом имеет очень небольшие потери во всем диапазоне рабочих частот. Эта рупорная антенна имеет левостороннюю круговую поляризацию (LHCP) и идеально подходит для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления антенны и диаграммы направленности и других применений.
|
Параметр |
Значение |
|
Модель |
LB-SJ-60245-P01SPO |
|
Частота (ГГц) |
6-24.5 |
|
Усиление, тип. (дБ) |
13 |
|
Поляризация |
LHCP |
|
Ширина луча 3 дБ, E-плоскость, мин. (град.) |
21 |
|
Ширина луча 3 дБ, E-плоскость, макс. (град.) |
66 |
|
Ширина луча 3 дБ, H-плоскость, мин. (град.) |
19 |
|
Ширина луча 3 дБ, H-плоскость, макс. (град.) |
67 |
|
Осевое отношение, тип. (дБ) |
3 |
|
Осевое отношение, макс. (дБ) |
6 |
|
КСВН, макс. |
2.0:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
коаксиальный |
|
Коннектор |
SMA Female |
|
Потребляемая мощность, CW (Вт) |
20 |
|
Потребляемая мощность, пиковая (Вт) |
100 |
|
Материал корпуса |
алюминий |
|
Отделка |
химическое конверсионное покрытие и анодирование, серая краска |
|
Размер, ШхВхД (мм) |
63.2х71.7х157.5 |
|
Вес (кг) |
0.35 |
|
Применение |
наружное, водо- и пыленепроницаемое, стационарное |
|
Решение |
измерения антенны, подачи отражателя, измерения дальнего поля, плоского измерения ближнего поля, цилиндрического измерения ближнего поля, сферического измерения ближнего поля, CATR, системной интеграции |
