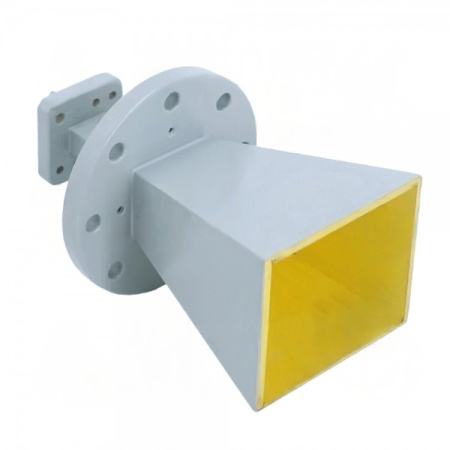

Многооктавные рупорные антенны серии LB имеют линейную поляризацию и обеспечивают эффективное недорогое средство проведения широкополосных измерений. Антенны могут работать в диапазоне частот от 840 МГц до 40 ГГц. Идеально подходят для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления антенны и диаграммы направленности и др. Обладают высоким коэффициентом усиления, низким КСВН и преимуществами небольшого размера и легкого веса. Отчет об испытаниях предназначен только для справки. Антенна изготовлена из прочной меди с высокой тепло- и электропроводностью, обеспечит долгие годы бесперебойной работы внутри и снаружи помещений.
|
Параметр |
Значение |
|
Модель |
LB-180400-20-A |
|
Частота (ГГц) |
18-40 |
|
Тип волновода |
двойной гребень |
|
Размер волновода EIA WRD |
WRD180 |
|
Коэффициент усиления, тип. (дБ) |
20 |
|
Поляризация |
линейная |
|
Ширина луча 3 дБ, плоскость E, мин. (град.) |
9 |
|
Ширина луча 3 дБ, плоскость E, макс. (град.) |
26 |
|
Ширина луча 3 дБ, плоскость Н, мин. (град.) |
10 |
|
Ширина луча 3 дБ, плоскость Н, макс. (град.) |
29 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
35 |
|
КСВН, тип. |
1.5:1 |
|
Тип выхода |
A: волноводный |
|
Обозначение фланца, WRD |
FPWRD180C24 |
|
Материал корпуса |
медь |
|
Отделка |
позолота и пассивация, серая краска |
|
Размер, ШхВхД (мм) |
55 х 55 х 87 |
|
Вес (кг) |
0.21 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
определения коэффициента усиления, измерения антенны, измерения дальнего поля, системной интеграции |
