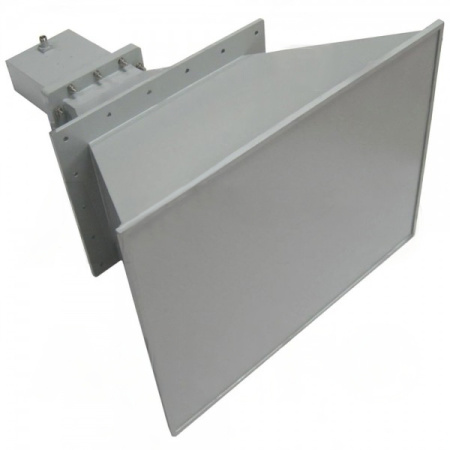

Многооктавные рупорные антенны серии LB имеют линейную поляризацию и обеспечивают эффективное недорогое средство проведения широкополосных измерений. Антенны могут работать в диапазоне частот от 840 МГц до 40 ГГц. Идеально подходят для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления антенны и диаграммы направленности и др. Обладают высоким коэффициентом усиления, низким КСВН и преимуществами небольшого размера и легкого веса. Отчет об испытаниях предназначен только для справки. Аниенна изготовлена из легкого коррозионностойкого алюминия, поставляется со специально разработанным атмосферостойким обтекателем, который обеспечивает превосходную защиту от дождя и пыли, но при этом имеет очень небольшие потери во всем диапазоне рабочих частот.
|
Параметр |
Значение |
|
Модель |
LB-08420-15-C-SFSPO |
|
Частота (ГГц) |
0.84-2 |
|
Тип волновода |
двойной гребень |
|
Размер волновода EIA WRD |
WRD84 |
|
Коэффициент усиления, тип. (дБ) |
15 |
|
Поляризация |
линейная |
|
Ширина луча 3 дБ, плоскость E, мин. (град.) |
17 |
|
Ширина луча 3 дБ, плоскость E, макс. (град.) |
42 |
|
Ширина луча 3 дБ, плоскость Н, мин. (град.) |
18 |
|
Ширина луча 3 дБ, плоскость Н, макс. (град.) |
40 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
25 |
|
КСВН, тип. |
1.5:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
C: коаксиальный |
|
Коннектор |
SMA Female |
|
Допустимая мощность, CW (Вт) |
50 |
|
Допустимая мощность, пиковая (Вт) |
3000 |
|
Материал корпуса |
алюминий |
|
Отделка |
химическое конверсионное покрытие, серая краска |
|
Размер |
602 мм х 452 мм х 773 мм |
|
Вес (кг) |
11.5 |
|
Применение |
наружное, водо- и пыленепроницаемое, стационарное |
|
Решение для |
определения коэффициента усиления, измерения антенны, измерения дальнего поля, системной интеграции |
