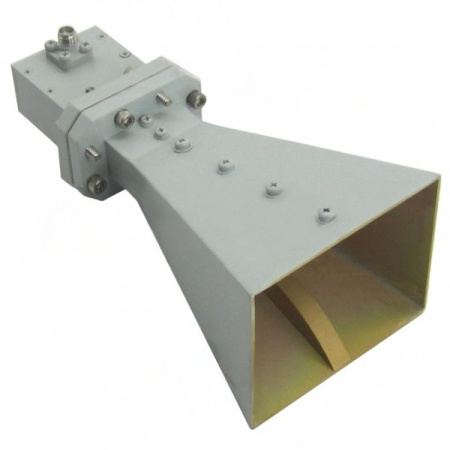

Многооктавные рупорные антенны серии LB имеют линейную поляризацию и обеспечивают эффективное недорогое средство проведения широкополосных измерений. Антенны могут работать в диапазоне частот от 840 МГц до 40 ГГц. Идеально подходят для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления антенны и диаграммы направленности и др. Обладают высоким коэффициентом усиления, низким КСВН и преимуществами небольшого размера и легкого веса. Отчет об испытаниях предназначен только для справки. Изготовленная из легкого коррозионностойкого алюминия, антенна обеспечит долгие годы бесперебойной работы внутри и снаружи помещений.
|
Параметр |
Значение |
|
Модель |
LB-58160-10-C-SF |
|
Частота (ГГц) |
5.8-16 |
|
Тип волновода |
двойной гребень |
|
Размер волновода EIA WRD |
WRD580 |
|
Коэффициент усиления, тип. (дБ) |
10 |
|
Поляризация |
линейная |
|
Ширина луча 3 дБ, плоскость E, мин. (град.) |
21 |
|
Ширина луча 3 дБ, плоскость E, макс. (град.) |
55 |
|
Ширина луча 3 дБ, плоскость Н, мин. (град.) |
24 |
|
Ширина луча 3 дБ, плоскость Н, макс. (град.) |
53 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
20 |
|
КСВН, тип. |
1.5:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
C: коаксиальный |
|
Коннектор |
SMA Female |
|
Допустимая мощность, CW (Вт) |
50 |
|
Допустимая мощность, пиковая (Вт) |
1000 |
|
Материал корпуса |
алюминий |
|
Отделка |
пассивирующее и химически конверсионное покрытие, серая краска |
|
Размер, ШхВхД (мм) |
65 х 59.5 х 140.7 |
|
Вес (кг) |
0.3 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
определения коэффициента усиления, измерения антенны, измерения дальнего поля, системной интеграции |
