Генераторы выполнены по схеме импульсно-фазовой автоподстройки частоты с рациональной аппроксимацией на основе метода цифрового частотного синтеза, что позволяет реализовать ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех.
Серия генераторов АКИП-7SG включает в себя 6 моделей, различающихся по диапазону частот и параметрам модуляции сигналов: АКИП-7SG382, АКИП-7SG384, АКИП-7SG386, АКИП-7SG392, АКИП-7SG394, АКИП-7SG396.
Сигнал выводится на два выхода – низкочастотный выход “BNC” и высокочастотный выход “N”.
Во всех моделях имеются режимы внутренней и внешней аналоговой модуляции, а также внешней цифровой векторной (I/Q) модуляции (опция в моделях АКИП-7SG382, АКИП-7SG384, АКИП-7SG386). Модели АКИП-7SG392, АКИП-7SG394, АКИП-7SG396 имеют режим внутренней цифровой I/Q модуляции. В моделях АКИП-7SG384, АКИП-7SG386 реализованы опция удвоителя частоты и опция дифференциальных выходов синхроимпульсов.
Управление режимами работы и параметрами сигналов осуществляется с лицевой панели либо дистанционно через интерфейсы LAN (Ethernet), GPIB, RS-232.

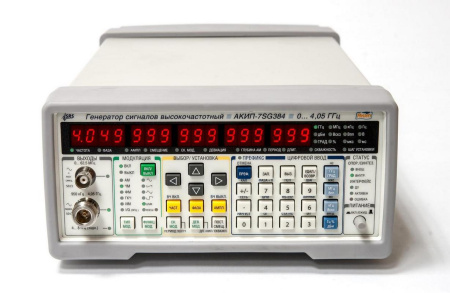

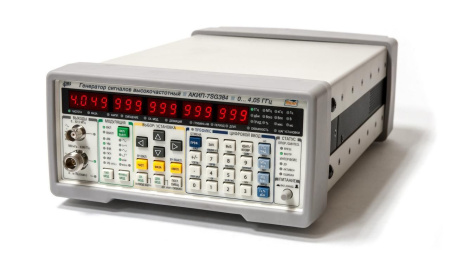

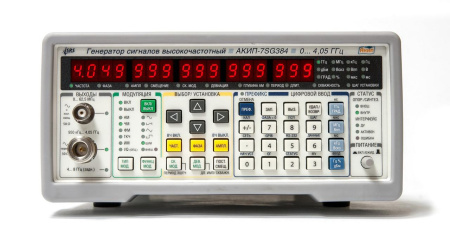

Конструкция генераторов представляет собой моноблок в настольном исполнении. Общий вид показан на рисунках 1 и 2, вид задней панели – на рисунках 3 и 4.
| Параметр | Значение |
| Количество каналов | 2 |
| Частотный диапазон ОТ | DC |
| Частотный диапазон ДО | 4 ГГц |
| Опорный генератор (погрешность установки частоты) | ±5×10-8 | Опция - ±1×10-9 |
| Выходной уровень (минимум) | -110 дБм |
| Выходной уровень (максимум) | 16,5 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | АМ, ФМ, ЧМ, ИМ, Опция - I/Q |
| ГКЧ | да |
| Экран (см, разрешение) | да |
| Интерфейс | GPIB, LAN, RS-232 |
