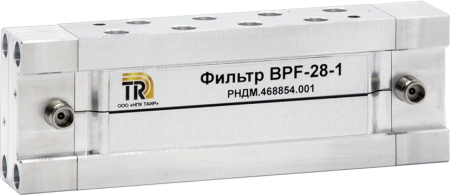

BPF-28-1 – пассивный полоснопропускающий фильтр, предназначенный для выделения сигналов в диапазоне частот полосы пропускания, а также подавления сигналов и помех за пределами этой полосы.
Фильтр состоит из отрезка прямоугольного волновода с десятизвенной мембраной, установленной вдоль узкой стенки волновода, и двух коаксиально-волноводных переходов. Критическая частота волновода составляет 21,4 ГГц. Тип коаксиальных соединителей 1,85 мм.
Фильтр может быть использован:
- для выделения полезного сигнала при наличии помех и шумов;
- для оценки уровня собственных шумов и ложных составляющих радиоприемного тракта;
- для оценки динамической характеристики измерительных приборов, в частности векторных анализаторов цепей;
- для демонстрации функциональных возможностей измерительных приборов;
- в качестве составной части радиотехнических систем.
Область применения:
- Селекция сигналов;
- Подавление побочных колебаний;
- Измерительные приборы;
- Радиотехнические системы.
Особенности:
- Полоса пропускания от 27,7 до 28,6 ГГц.
- Уровень заграждения 110 дБ.
|
Параметр |
Значение |
|
Полоса пропускания (F1 - F2), ГГц |
от 27,7 до 28,6 ГГц |
|
Нижняя полоса заграждения, ГГц |
от 0 до 26 |
|
Ослабление в полосе пропускания, дБ, не более |
4,5 тип. |
|
Уровень заграждения, дБ, не менее |
нижняя полоса заграждения - 110 |
|
Коэффициент отражения в полосе пропускания, дБ, не более |
-10 |
|
Максимальная входная мощность, Вт |
2 (сред.) |
|
Тип соединителей |
1,85 мм, 50 Ом |
|
Масса, г, не более |
260 |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
