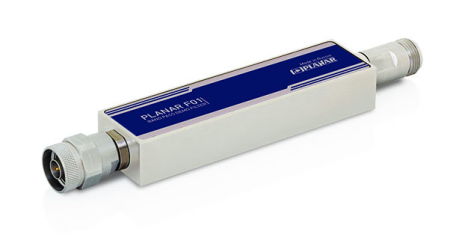

PLANAR F01 – пассивный полоснопропускающий фильтр, предназначенный для выделения сигналов в диапазоне частот полосы пропускания, а также подавления сигналов и помех за пределами этой полосы.
Фильтр выполнен на печатной плате с сосредоточенными катушками индуктивности и конденсаторами, помещенной в алюминиевый корпус с коаксиальными соединителями тип N 50 Ом.
Фильтр может быть использован:
- для выделения полезного сигнала при наличии помех и шумов;
- для оценки уровня собственных шумов и ложных составляющих радиоприемного тракта;
- для оценки динамической характеристики измерительных приборов, в частности векторных анализаторов цепей;
- для демонстрации функциональных возможностей измерительных приборов;
- в качестве составной части радиотехнических систем.
Область применения:
- Селекция сигналов;
- Подавление побочных колебаний;
- Измерительные приборы и системы;
- Радиотехнические системы.
Особенности:
- Центральная частота 496 МГц;
- Уровень заграждения 140 дБ.
|
Параметр |
Значение |
|
Центральная частота полосы пропускания (F0), МГц |
496 ± 10 |
|
Ширина полосы пропускания по уровню -1 дБ (F1 - F2), МГц |
140 тип. |
|
Нижняя полоса заграждения, МГц |
от 0 до 100 |
|
Верхняя полоса заграждения, МГц |
от 1200 до 8000 |
|
Ослабление в полосе пропускания, дБ, не более |
3,0 тип |
|
Уровень заграждения, дБ, не менее |
нижняя полоса заграждения - 70 |
|
Коэффициент отражения в полосе пропускания, дБ, не более |
-10 |
|
Максимальная входная мощность, Вт |
2 (сред.) |
|
Тип соединителей |
тип N, 50 Ом |
|
Масса, г, не более |
230 |
