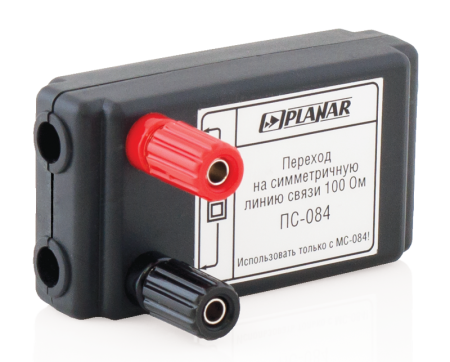

Переход ПС-084 предназначен для согласования входа рефлектометра импульсного ИТ-084 с симметричными линиями связи с сопротивлением 100 Ом (двухпроводные линии, витые пары).
Рефлектометр импульсный ИТ–084 с переходом ПС-084 позволяет производить измерения на симметричных кабелях (в том числе состоящих из витых пар): длины кабеля, расстояния до неоднородности или повреждения кабелей с определением характера повреждения, а также коэффициента укорочения кабеля.
Рефлектометр импульсный ИТ–084 с переходом ПС-084 может быть использован при установке, проверке и обслуживании: Ethernet–сетей (UTP-CAT5), телефонных сетей, силовых кабелей (в обесточенном состоянии).
Кабель: длина – 96 м; тип – UTP PowerCAT5e; число витых пар – 4; волновое сопротивление витой пары – 100 Ом; коэффициент укорочения – 1.449.
|
Параметр |
Значение |
|
Тип входного разъема (со стороны ИТ-084) |
F-male |
|
Тип выходного разъема (со стороны измеряемой линии) |
2 приборных клеммы 4мм |
|
Гальваническая развязка входа и выхода |
да |
|
Сопротивление согласования входа |
75 Ом |
|
Сопротивление согласования выхода |
100 Ом |
|
Затухание несогласованности со стороны выхода, не более |
-17 дБ |
|
Ослабление амплитуды зондирующих импульсов в переходе |
7±1,0 дБ |
|
Допустимое суммарное значение переменного (с частотой до 50 Гц) и постоянного напряжения на выходе |
250 В |
|
Габаритные размеры |
84x46x65 мм |
|
Масса, не более |
0,1 кг |
