Высокопроизводительные векторные анализаторы цепей серии Кобальт с диапазоном рабочих частот от 0,1 МГц до 20,0 ГГц, имеют реконфигурируемый измерительный тракт с возможностью подключения расширителей по частоте.

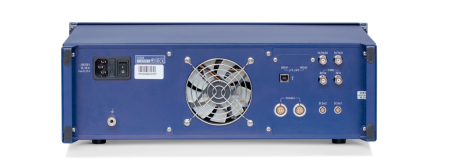

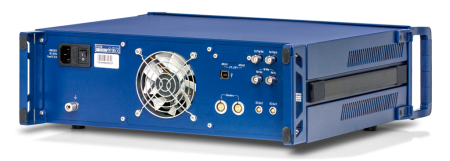

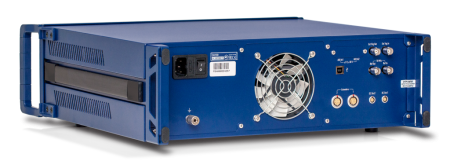

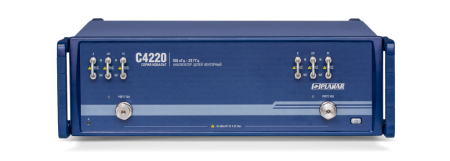

Сигнальные тракты для обеспечения подключения расширителей по частоте с помощью съемных 3,5 мм перемычек выведены на переднюю панель прибора. Дополнительно на задней панели анализаторов есть соединители для передачи сигналов управления и электропитания.
Измеряемые параметры: S11, S21, S12, S22.
Наличие в С4220 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение.
С4220 – двухпортовый прибор.
Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели.
Особенности
- Диапазон рабочих частот: от 0,1 МГц до 20,0 ГГц.
- Измеряемые параметры: S11, S21, S12, S22.
- Импеданс: 50Ω.
- Количество портов: 2.
- Динамический диапазон измерений, не менее: 145 дБ тип.
- Время измерения на одной частоте 12 мкс.
- Диапазон регулирования выходной мощности: от -60 до +10 дБ/мВт.
- Работа с модулями расширения частотного диапазона.
- Возможность монтажа в стойку 19''.
- Гарантия: 3 года.
|
Параметр |
Значение |
|
Диапазон рабочих частот |
от 0,1 МГц до 20,0 ГГц |
|
Импеданс |
50 Ω |
|
Тип портов |
NMD 3,5 мм, вилка |
|
Динамический диапазон измерений |
145 дБ тип. |
|
Диапазон регулирования выходной мощности |
от -60 до +10 дБ / мВт |
|
Время измерения на одной частоте |
12 мкс |
|
Количество точек измерения за одно сканирование |
от 1 до 500 001 |
|
Число каналов |
до 16 логических независимых измерительных каналов |
|
Минимальный шаг установки частоты |
1 Гц |
|
Погрешность установки частоты |
±5x10–6 |
