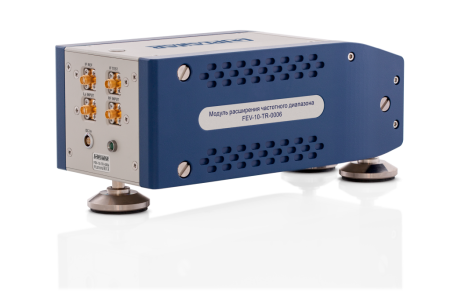

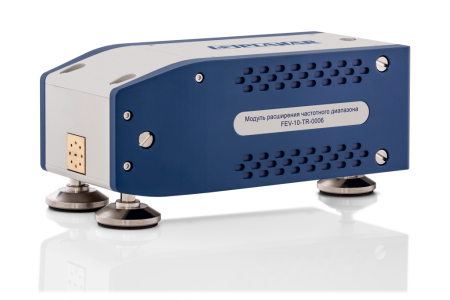

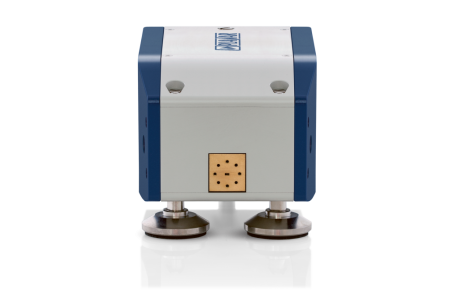

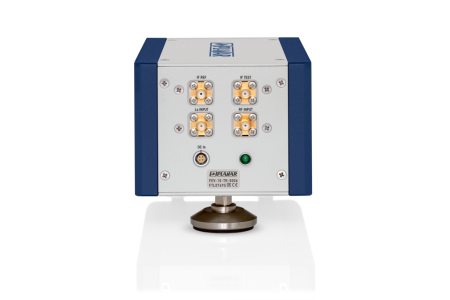

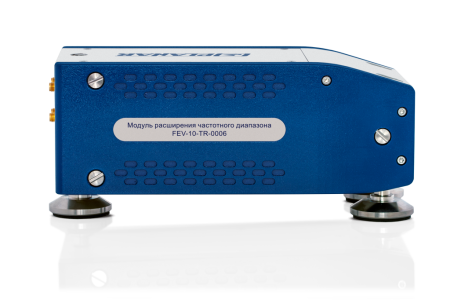

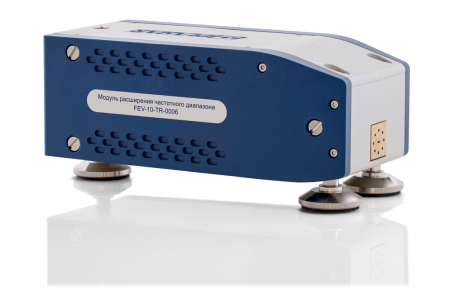

Модули расширения частотного диапазона FEV работают совместно с анализаторами цепей векторными серии Кобальт, образуя измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот. Управление системой осуществляется программным обеспечением анализатора.
Автономной работы не предусмотрено, модуль без подключения к анализатору не может быть использован для проведения измерений.
Основные отличия
- FEV15 - диапазон рабочих частот 50-75 ГГц, волноводный измерительный тракт.
- FEV12 - диапазон рабочих частот 60-90 ГГц, волноводный измерительный тракт.
- FEV10 - диапазон рабочих частот 75-110 ГГц, волноводный измерительный тракт.
|
Параметр |
Значение |
||||||||
|
Модель |
FEV10 |
FEV12 |
FEV15 |
||||||
|
Характеристика |
Мин |
Тип |
Макс |
Мин |
Тип |
Макс |
Мин |
Тип |
Макс |
|
Диапазон рабочих частот, ГГц |
75 |
110 |
60 |
90 |
50 |
75 |
|||
|
Уровень выходной мощности, дБм |
0 |
+5 |
+2 |
+5 |
+5 |
+8 |
|||
|
Динамический диапазон2, дБм |
100 |
110 |
100 |
110 |
110 |
120 |
|||
|
Направленность некорректированная, дБ |
40 |
45 |
40 |
45 |
40 |
45 |
|||
|
Отклонение результата измерений значения 0 дБ модуля коэффициента передачи и отражения3, дБ |
±0,2 |
±0,2 |
±0,2 |
||||||
|
Отклонение результата измерений значения фазы коэффициента передачи и отражения3, Градус |
2 |
2 |
2 |
||||||
|
Точка компрессии по уровню 0,1 дБ измерительного порта, дБм |
+10 |
+15 |
+15 |
||||||
|
Диапазон частот на входе «RF», ГГц |
6,25 |
9,17 |
5 |
7,5 |
6,25 |
9,375 |
|||
|
Уровень мощности на входе «RF», дБм |
0 |
0 |
0 |
||||||
|
Диапазон частот на входе «LO», ГГц |
4,688 |
6,875 |
5 |
7,5 |
4,17 |
6,25 |
|||
|
Уровень мощности на входе «LO», дБм |
0 |
0 |
0 |
||||||
|
Выходная частота ПЧ (IF), МГц |
7,5 |
7,5 |
7,5 |
||||||
|
Максимальный уровень мощности на входе измерительного порта, дБм |
+20 |
+20 |
+20 |
||||||
|
Максимальный уровень мощности на входах «RF» и «LO», дБм |
+10 |
+10 |
+10 |
||||||
|
Тип соединителя измерительного порта |
WR-10 IEEE 1785-2a совместим с UG-387/UM |
WR-12 IEEE 1785-2a совместим с UG-387/U |
WR-15 IEEE 1785-2a совместим с UG-385/U |
||||||
|
Тип разъема входов «RF», «LO» и «IF» |
SMA (гнездо) |
SMA (гнездо) |
SMA (гнездо) |
||||||
|
Питание |
+6 В при 2200 мА |
||||||||
|
Вес, кг |
3,5 |
||||||||
|
Габариты (Д х Ш х В), мм |
220 х 105 х 80 |
||||||||
|
Диапазон рабочих температур, ºС |
0…30 |
||||||||
1 - Технические характеристики являются типовыми и могут быть изменены без предварительного уведомления.
2 - При ширине полосы пропускания фильтра ПЧ 10 Гц.
3 - Измерено после прогрева в течение 1 час и через 1 час после калибровки. Предполагается, что кабель RF и LO неизменны.
