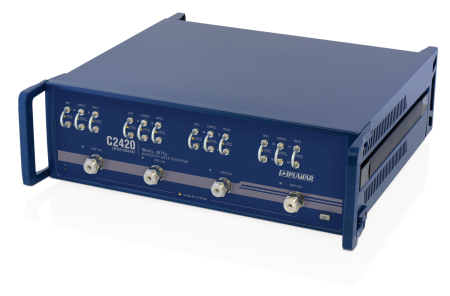

Анализатор цепей векторный С2420 – четырехпортовый прибор с перемычками для прямого доступа к приемникам.
Измеряемые параметры: S11…S44.
Данная модель имеет четыре измерительных порта, два синхронизированных генератора испытательного сигнала и выведенные на переднюю панель перемычки для прямого доступа к приемникам прибора. Сочетает в себе возможности приборов С1420 и С2220.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Особенности
- Диапазон рабочих частот: от 0,1 МГц до 20,0 ГГц.
- Измеряемые параметры: S11…S44.
- Импеданс: 50 Ω.
- Количество портов: 4.
- Динамический диапазон измерений, не менее: 145 дБ.
- Время измерения на одной частоте: 12 мкс.
- Диапазон регулирования выходной мощности: -60…+10 дБ/мВт.
- Возможность прямого доступа к приемникам.
- Два независимых источника сигнала.
- Возможность монтажа в стойку 19''.
- Гарантия: 3 года.
Программное обеспечение
Векторный анализатор цепей С2420 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Комплектация
- Анализатор цепей векторный - 1шт.
- Кабель USB - 1шт.
- Кабель питания - 1шт.
- Программное обеспечение - 1шт.
- Руководство по эксплуатации - 1шт.
- Методика поверки - 1шт.
- Формуляр - 1шт.
Примечания
- Программное обеспечение и документация поставляются на USB flash накопителе.
- Руководство по эксплуатации содержит две части.
- Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
|
Параметр |
Значение |
|
Диапазон рабочих частот |
от 0,1 МГц до 20,0 ГГц |
|
Количество измерительных портов |
4 |
|
Тип соединителей измерительных портов |
NMD 3,5 мм, вилка |
|
Волновое сопротивление измерительных портов, Ом |
50 |
|
Измеряемые параметры |
S11…S44 |
|
Диапазон установки уровня выходной мощности, дБ/мВт |
от -60 до +10 |
|
Динамический диапазон*, дБ, не менее |
145 дБ тип. |
|
Количество точек измерения за сканирование |
от 1 до 500 001 |
|
Минимальное время измерения на одной частоте, мкс |
12 |
|
Минимальный шаг установки частоты, Гц |
1 |
|
Полоса измерительного фильтра |
от 1 Гц до 2 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 |
|
Питание |
~ 220 В, 50 Гц |
|
Диапазон рабочих температур окружающей среды, °С |
от +10 до +35 |
|
Габаритные размеры (Д×Ш×В), мм, не более |
600 х 440 х 140 |
|
Масса, кг, не более |
22 |
* при полосе пропускания фильтра промежуточной частоты 10 Гц
