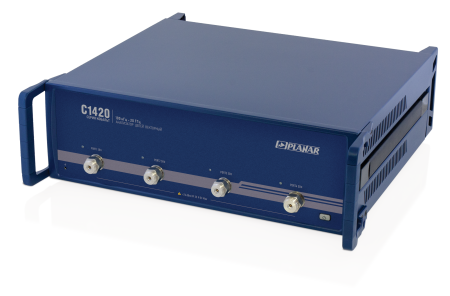

Векторный анализатор цепей С1420 имеет четыре измерительных порта и два синхронизированных генератора испытательного сигнала.
Измеряемые параметры: S11…S44.
Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.
Особенности
- Диапазон рабочих частот: от 0,1 МГц до 20,0 ГГц.
- Измеряемые параметры: S11…S44.
- Импеданс: 50 Ω.
- Количество портов: 4.
- Динамический диапазон измерений, не менее: 145 дБ.
- Время измерения на одной частоте: 12 мкс.
- Диапазон регулирования выходной мощности: -60…+10 дБ/мВт.
- Два независимых источника сигнала.
- Возможность монтажа в стойку 19''.
- Гарантия: 3 года.
Программное обеспечение
Векторный анализатор цепей С1420 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Комплектация
- Анализатор цепей векторный - 1шт.
- Кабель USB - 1шт.
- Кабель питания - 1шт.
- Программное обеспечение - 1шт.
- Руководство по эксплуатации - 1шт.
- Методика поверки - 1шт.
- Формуляр - 1шт.
Примечания
- Программное обеспечение и документация поставляются на USB flash накопителе.
- Руководство по эксплуатации содержит две части.
- Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
|
Параметр |
Значение |
|
Диапазон рабочих частот |
от 0,1 МГц до 20,0 ГГц |
|
Динамический диапазон, не менее, дБ |
145 дБ тип. |
|
Выходная мощность, дБм |
от -60 до +10 |
|
Минимальный шаг установки частоты, Гц |
1 |
|
Время измерения на одной частоте, мкс |
12 |
|
Импеданс, Ω |
50 |
|
Число портов, шт |
4 |
|
Измеряемые параметры |
S11, S12, S21… S44 |
|
Питание |
~ 220В |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
|
Размеры, мм |
600×440×140 |
|
Вес, кг |
22 |
