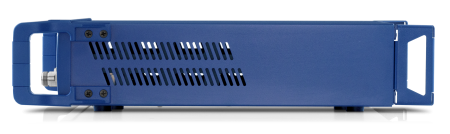

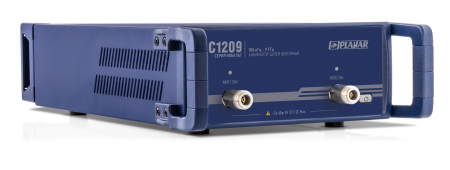

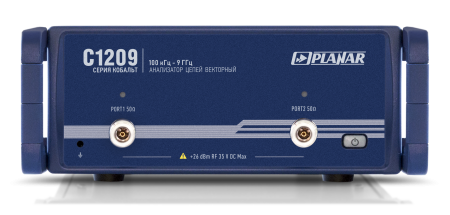

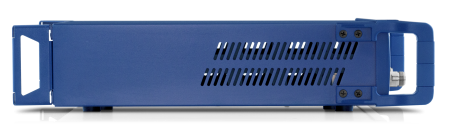

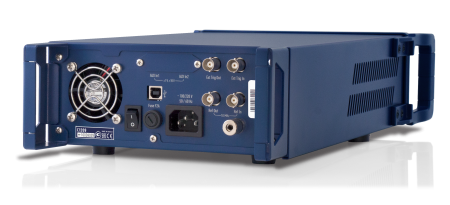

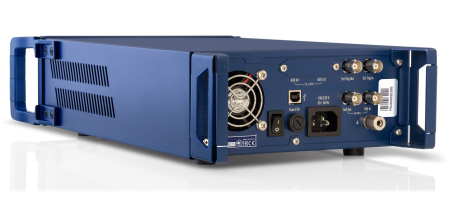

Векторный анализатор цепей С1209 – двухпортовый прибор, обладающий высокой надежностью, точностью и широким динамическим диапазоном измерений, обеспечивает эффективность и гибкость при решении производственных и научно-исследовательских задач в разных отраслях промышленности.
Измеряемые параметры: S11, S21, S12, S22.
Наличие в С1209 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение.
Особенности
- Диапазон рабочих частот: от 100кГц до 9 ГГц.
- Измеряемые параметры: S11, S21, S12, S22.
- Импеданс: 50 Ω.
- Количество портов: 2.
- Динамический диапазон измерений, не менее: 160 дБ.
- Время измерения на одной частоте: 10 мкс.
- Диапазон регулирования выходной мощности: -60…+15 дБ/мВт.
- Возможность монтажа в стойку 19''.
- Гарантия: 3 года.
Программное обеспечение
Векторный анализатор цепей С1209 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Комплектация
- Анализатор цепей векторный - 1шт.
- Кабель USB - 1шт.
- Кабель питания - 1шт.
- Программное обеспечение - 1шт.
- Руководство по эксплуатации - 1шт.
- Методика поверки - 1шт.
- Формуляр - 1шт.
Примечания
- Программное обеспечение и документация поставляются на USB flash накопителе.
- Руководство по эксплуатации содержит две части.
- Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
|
Параметр |
Значение |
|
Диапазон рабочих частот |
от 0,1МГц до 9,0 ГГц |
|
Динамический диапазон, не менее, дБ |
160 дБ тип. |
|
Выходная мощность, дБм |
-60 до +15 |
|
Минимальный шаг установки частоты, Гц |
1 |
|
Время измерения на одной частоте, мкс |
10 |
|
Импеданс, Ω |
50 |
|
Число портов, шт |
2 |
|
Измеряемые параметры |
S11, S21, S12, S22 |
|
Питание |
от 198 до 242 В при частоте 50 Гц |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
|
Размеры, мм |
425×235×96 |
|
Вес, кг |
5,5 |
|
Максимальная рабочая частота, ГГц |
9 |
