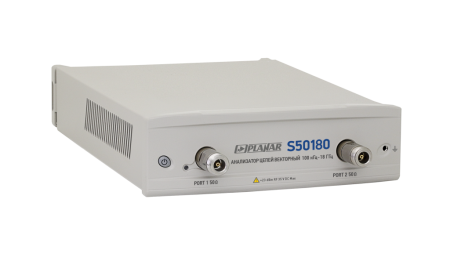

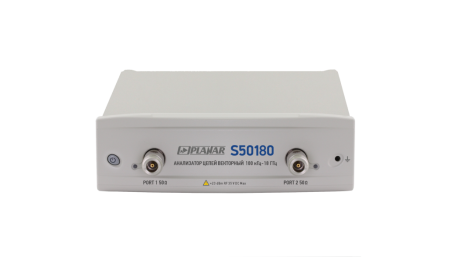

Анализатор S50180 двухпортовый двунаправленный прибор поставляющийся с соединителями портов - тип N, розетка, по ГОСТ РВ 51914-2002.
S50180 является продолжением компактной серии приборов и предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторный анализатор цепей S50180 имеет возможность проведения измерений в импульсном режиме (программная опция приобретается отдельно). Прибор содержит встроенный импульсный модулятор, синхронизатор и набор логических генераторов, обеспечивающих различные режимы измерения импульсов.
Анализаторы предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Особенности
- Диапазон рабочих частот: от 100кГц до 18 ГГц.
- Измеряемые параметры: S11, S21, S12, S22.
- Импеданс: 50 Ω.
- Количество портов: 2.
- Динамический диапазон измерений: 140 дБ.
- Время измерения на одной частоте: 30 мкс.
- Диапазон регулирования выходной мощности: -45…+10 дБ/мВт.
- Встроенные импульсные модуляторы.
- Гарантия 1 год.
Программное обеспечение
Векторный анализатор цепей S50180 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Комплектация
- Анализатор цепей векторный - 1 шт.
- Кабель USB - 1 шт.
- Блок питания - 1 шт.
- USB-флеш накопитель с программным обеспечением, руководством по эксплуатации и методикой поверки - 1 шт.
- Формуляр - 1 шт.
|
Параметр |
Значение |
|
Диапазон рабочих частот |
от 100кГц до 18 ГГц |
|
Динамический диапазон, не менее, дБ |
140 |
|
Выходная мощность, дБм |
от 100 кГц до 16 ГГц от -45 до + 10 свыше 16 ГГц до 18 ГГц от - 45 до + 6 |
|
Минимальный шаг установки частоты, Гц |
1 |
|
Время измерения на одной частоте, мкс |
30 |
|
Импеданс, Ω |
50 |
|
Число портов, шт |
2 |
|
Измеряемые параметры |
S11, S21, S12, S22 |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
|
Размеры, мм |
370×210×75 |
|
Вес, кг |
3,9 |
