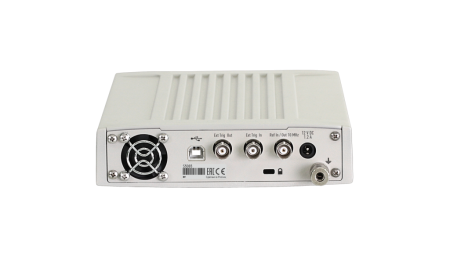

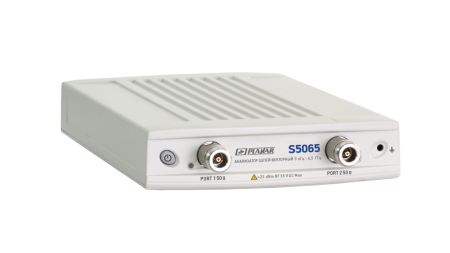

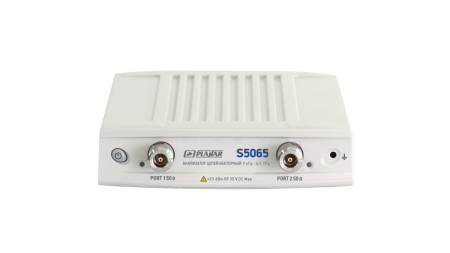

Анализатор цепей векторный S5065 - это двухпортовый двунаправленный прибор, поставляющийся с соединителями портов - тип N по ГОСТ РВ 51914-2002.
Прибор отличается компактной конструкцией и предназначен для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Анализатор цепей S5065 предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Особенности
- Диапазон рабочих частот: от 9кГц до 6,5 ГГц.
- Измеряемые параметры: S11, S21, S12, S22.
- Динамический диапазон измерений: 135 дБ.
- Время измерения на одной частоте: 70 мкс.
- Минимальный шаг установки частоты 1 Гц.
- Полоса измерительного фильтра от 1 Гц до 100 кГц.
- Гарантия: 1 год.
Программное обеспечение
Векторный анализатор цепей S5065 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Комплектация
- Анализатор цепей векторныйКабель USB - 1 шт.
- Блок питания - 1 шт.
- USB flash накопитель с программным обеспечением, руководством по эксплуатации - 1 шт.
- Формуляр - 1 шт.
Примечания
- Программное обеспечение и документация поставляются на USB flash накопителе.
- Руководство по эксплуатации содержит две части.
- Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
|
Параметр |
Значение |
|
Диапазон рабочих частот |
от 9 кГц до 6,5 ГГц |
|
Динамический диапазон, не менее, дБ |
135 |
|
Выходная мощность, дБм |
-50…+5 |
|
Минимальный шаг установки частоты, Гц |
1 |
|
Время измерения на одной частоте, мкс |
70 |
|
Импеданс, Ω |
50 |
|
Число портов, шт |
2 |
|
Измеряемые параметры |
S11, S21, S12, S22 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 110 до 240 |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
|
Размеры, мм |
297×160×44 |
|
Вес, кг |
1,7 |
