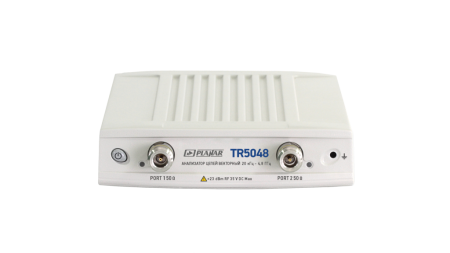

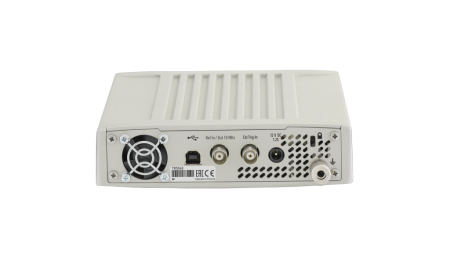

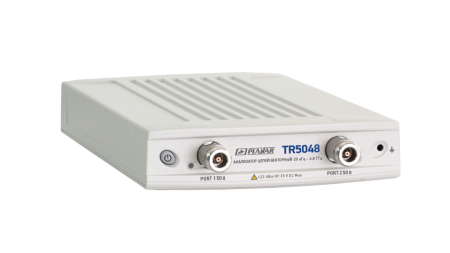

Векторные анализаторы цепей TR5048 предназначены для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей TR5048 являются двухпортовыми однонаправленными приборами.
TR5048 поставляются с соединителями портов тип N по ГОСТ РВ 51914-2002. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 55 дБ.
Наличие удалённого управления позволяет использовать анализаторы в составе измерительных комплексов.
Анализаторы предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Особенности
- Диапазон рабочих частот: от 0,02 до 4800 МГц.
- Измеряемые параметры: S11, S21.
- Динамический диапазон измерения модуля коэффициента передачи более 120 дБ.
- Минимальное время измерения на одной частоте 200 мкс.
- Диапазон регулирования выходной мощности от -50 дБм до +5 дБм.
- В программе TRVNA предусмотрен демонстрационный режим работы для ознакомления с особенностями её работы.
- Гарантия: 1 год.
Программное обеспечение
TR5048 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Комплектация
- Блок измерительный (IВ5048.1) - 1 шт.
- Блок питания 12 В, 1,25 А - 1 шт.
- Кабель USB 2.0 AM-BM 1,8м - 1 шт.
- Флеш–диск содержащий: программное обеспечение (ПО 6687–111–21477812–2013) - 1 шт., руководство по эксплуатации (РЭ 6687–111–21477812–2013) - 1 шт.
- Формуляр (ФО 6687–111–21477812–2013) - 1шт.
Примечание
- Программное обеспечение и документация поставляются на USB flash накопителе.
- Руководство по эксплуатации содержит две части.
- Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
|
Параметр |
Значение |
|
Диапазон рабочих частот |
20кГц…4,8ГГц |
|
Динамический диапазон, не менее, дБ |
123 |
|
Выходная мощность, дБм |
-50…+5 |
|
Время измерения на одной частоте, мкс |
200 |
|
Импеданс, Ω |
50 |
|
Число портов, шт |
2 |
|
Измеряемые параметры |
S11, S21 |
|
Питание |
внешний блок питания 12В,1,25 А |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
|
Размеры, мм |
267х160х44 |
|
Вес, кг |
1,3 |
