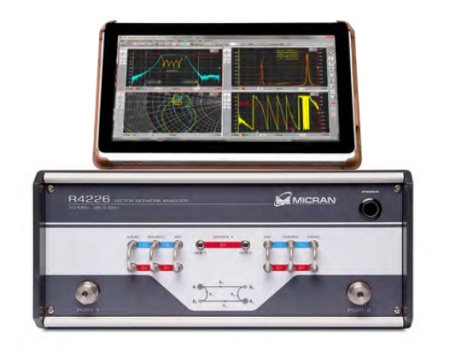

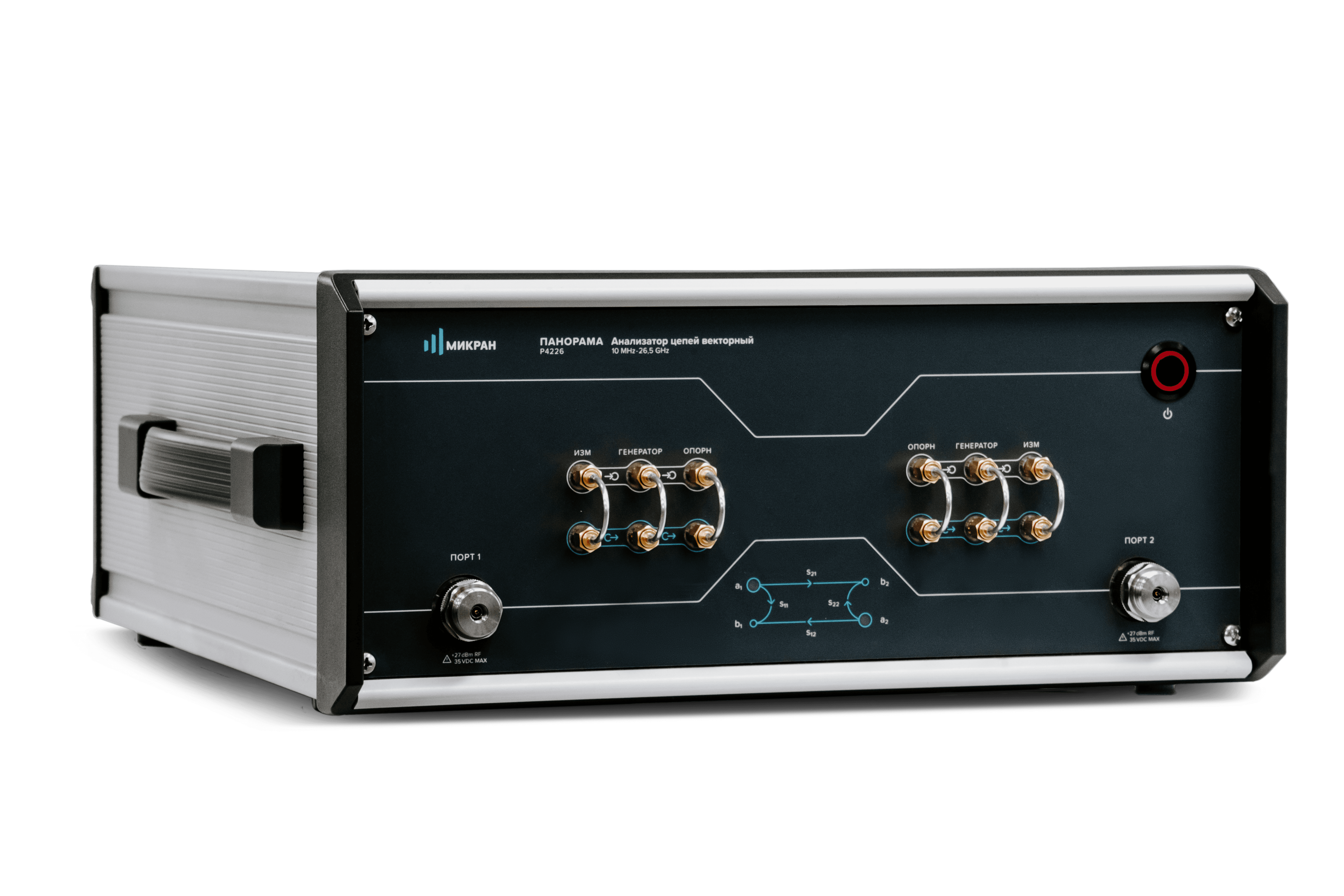

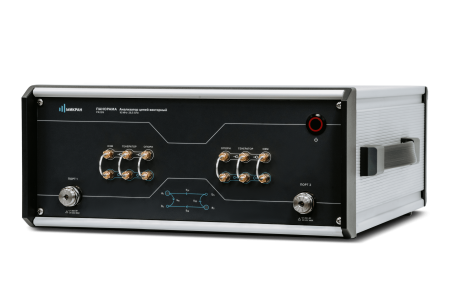

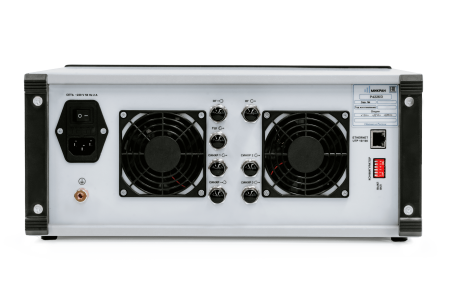

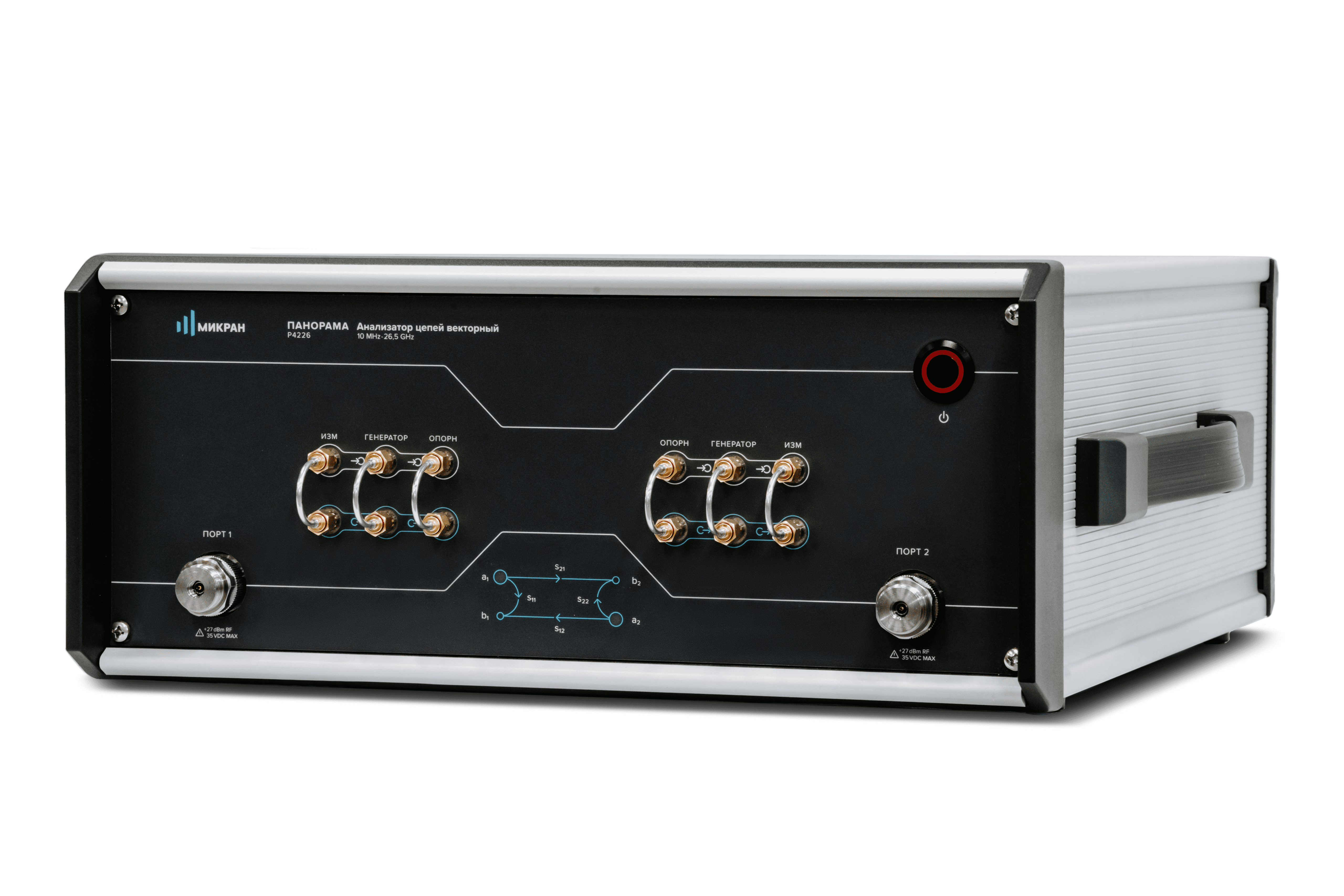

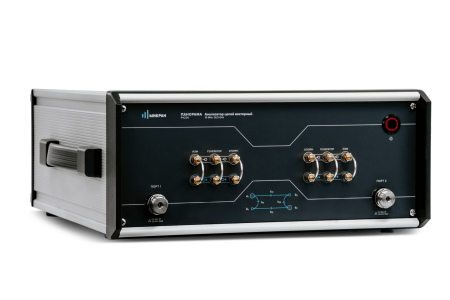

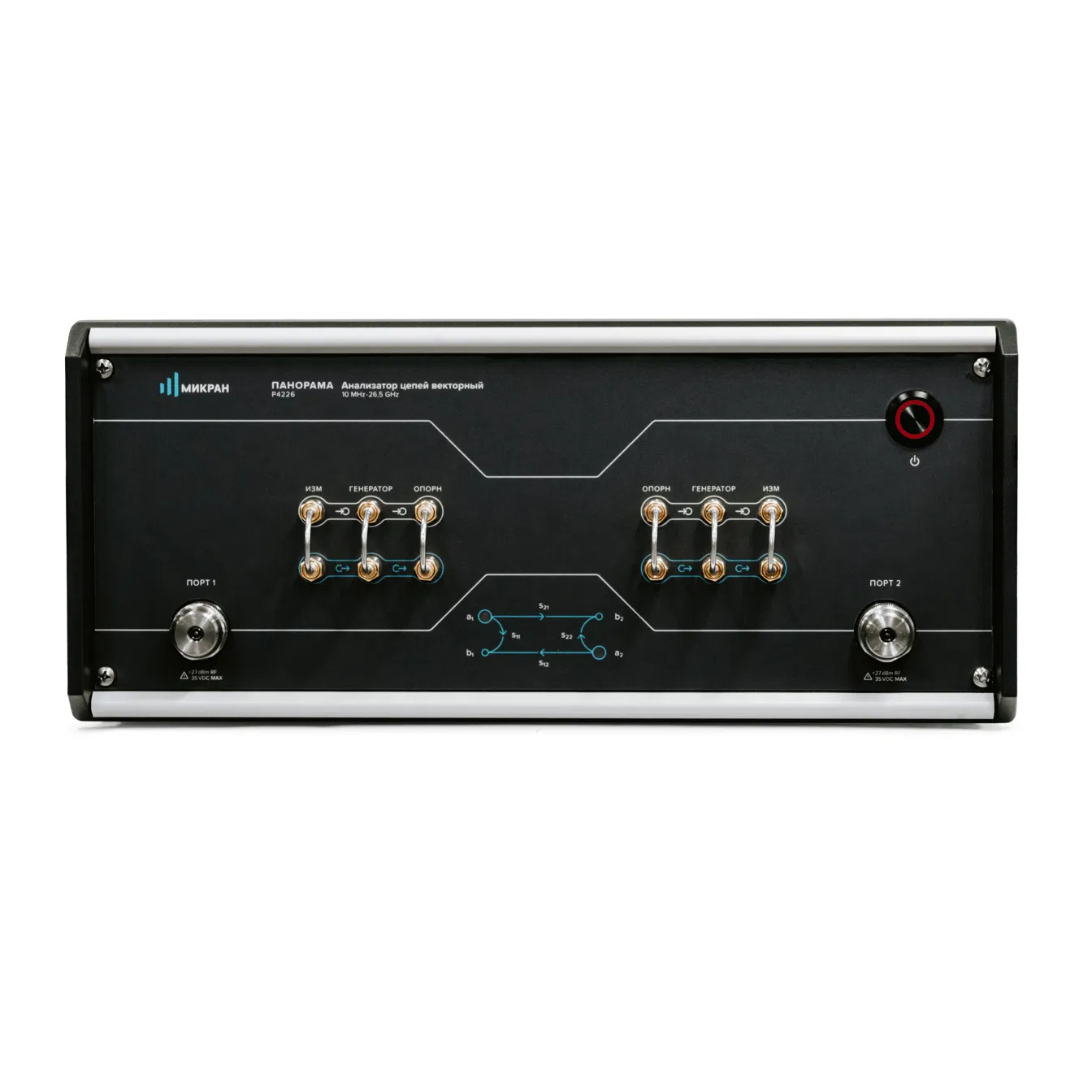

Анализатор цепей векторный Микран Р4213/2
Анализатор цепей векторный Р4213/2 производства НПФ «Микран» — модификация нового поколения ВАЦ серии «Панорама», построенных по принципу модульной архитектуры, работающая в диапазоне от 0,3 МГц до 13,5 ГГц, с выходным СВЧ-соединителем тип N (розетка) — опция «11Р». Прибор внесён в Госреестр средств измерений РФ. Модификация /2 — базовая версия (аналог /1, но с разъёмом типа N) без дополнительных аппаратных опций.
Р4213 обеспечивает высокий динамический диапазон и максимальную выходную мощность в своём классе при высокой скорости работы и надёжности. Использование запатентованных программно-аппаратных решений позволяет сочетать в одном приборе широкий спектр СВЧ-измерений. Области применения — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике. Управление через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы различной сложности; документированный программный интерфейс совместим со сторонним ПО (LabVIEW, MS Excel и т. д.).
Разъём типа N — распространённый и механически прочный тип СВЧ-соединителя, удобный там, где важна совместимость с существующим парком кабельных сборок и стендового оборудования типа N.
Ключевые особенности:
- Динамический диапазон более 135 дБ
- Широкий диапазон установки уровня выходной мощности — от −25 до +10 дБм (без опции «ДМА»)
- Низкая зашумлённость трассы — 0,002 дБ СКО при полосе фильтра ПЧ 1 кГц
- Измерения в волноводном тракте (TRL-калибровка)
- Анализ и фильтрация во временной области — наблюдение откликов вдоль оси времени/расстояния, подавление мешающих переотражений в оснастке
- Построение ограничительных линий для отбраковки ИУ при серийном производстве
- Сканирование по частоте и/или мощности — непрерывное или по списку, измерение компрессии коэффициента усиления и амплитудно-фазовой конверсии
- Встраивание/исключение цепей для переноса плоскости калибровки, включая параметрическое описание цепей
- Расширенные виды калибровки: SOLT, TRL/LRL/TRM/LRM, Adapter removal/insertion, ECal, Waveguide, Power cal, Receiver cal, SMC
- Измерение параметров смесителей: коэффициент преобразования |C21|, фаза C21, согласование входа/выхода, изоляция (групповая задержка и Sc21 доступны при опции «СЧП»)
Расширение функционала опциями: к базовой модификации /2 могут быть добавлены аппаратные опции «ДПА» (прямой доступ к генератору и приёмнику на передней панели) — модификация Р4213/4, или «ДМА» (расширенный динамический диапазон, встроенные электромеханические аттенюаторы приёмников) — модификация Р4213/6. Программные опции «СРП» (режим скрытого отображения) и «СЧП» (смещение частоты приёмника) доступны для всех модификаций.
Технические характеристики Р4213/2
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 0,3 МГц … 13,5 ГГц |
| Погрешность установки частоты выходного сигнала | ±2×10⁻⁶ |
| Диапазон установки мощности, 300 кГц…10 МГц (без «ДМА») | −20…+5 дБм |
| Диапазон установки мощности, 10 МГц…6 ГГц (без «ДМА») | −20…+10 дБм |
| Диапазон установки мощности, 6…13,5 ГГц (без «ДМА») | −25…+10 дБм |
| Погрешность установки мощности, −20…+10 дБм | ±1,0 дБ |
| Погрешность установки мощности, менее −20 дБм | ±1,5 дБ |
| Средний уровень собственных шумов, 10 МГц…13,5 ГГц | −125 дБм (в полосе 1 Гц) |
| Диапазон измерения модуля коэфф. отражения | 0…1 |
| Диапазон измерения модуля коэфф. передачи, 10 МГц…13,5 ГГц | −115…+35 дБ |
| Погрешность измерения модуля коэфф. отражения | ±0,01 |
| Погрешность измерения фазы коэфф. отражения | ±1,7° |
| Погрешность измерения модуля коэфф. передачи (ΔS21/ΔS12) | ±0,175 дБ |
| Погрешность измерения фазы коэфф. передачи | ±1,65° |
| Количество измерительных портов | 2 |
| Волновое сопротивление портов | 50 Ом |
| Макс. мощность входного сигнала на портах | +27 дБм |
| Тип соединителя измерительных портов | N (опция «11Р») |
| Габаритные размеры | 390×390×160 мм |
| Масса | < 11 кг |
Поддерживаемые виды калибровки: SOLT, Adapter removal/insertion, ECal, TRL, Unknown thru, Waveguide, Power cal, Receiver cal, SMC.
Комплектация
Базовый комплект (измерительный блок): анализатор цепей векторный Р4213, кабель Ethernet, кабель питания, программный комплекс Р4М «Graphit Р4М», эксплуатационная документация, транспортировочный кейс, ключ тарированный КТ, ключ поддерживающий КП.
Стандартный комплект (средство измерения): анализатор цепей векторный Р4213, набор калибровочных мер серии НКММ/НКМВ-У/Р4М-ЭК4, кабель СВЧ КСА — 2 шт., свидетельство о поверке.
| Параметр | Значение |
| Диапазон частот | 300 кГц - 13.5 ГГц |
| Количество измерительных портов | 2 (50 Ом) |
| Тип выходных СВЧ соединителей | Тип N |
| Динамический диапазон, при фильтре ПЧ 1 Гц | 145 дБ |
| Сжатие приемника, при изменении на 0,1 дБ | +15 дБм |
| Диапазон установки уровня выходной мощности | -90...+12 дБм |
| Полоса фильтра ПЧ | ≤30 кГц |
| Гармонические искажения | -25 дБс |
| Негармонические искажения | -30 дБс |
| Зашумленность трассы, СКО при фильтре ПЧ 1 кГц | 0,002 дБ |
