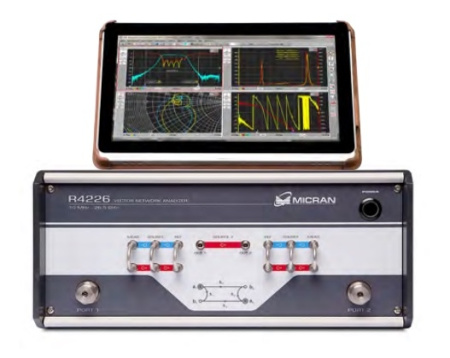

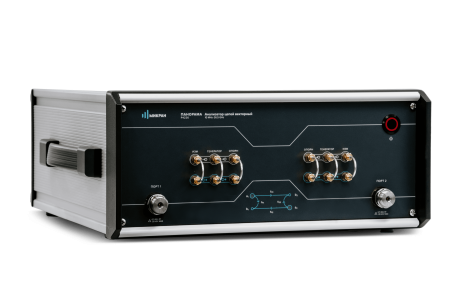

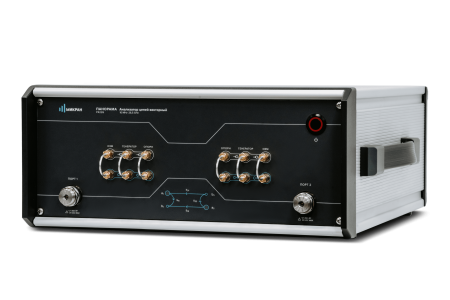

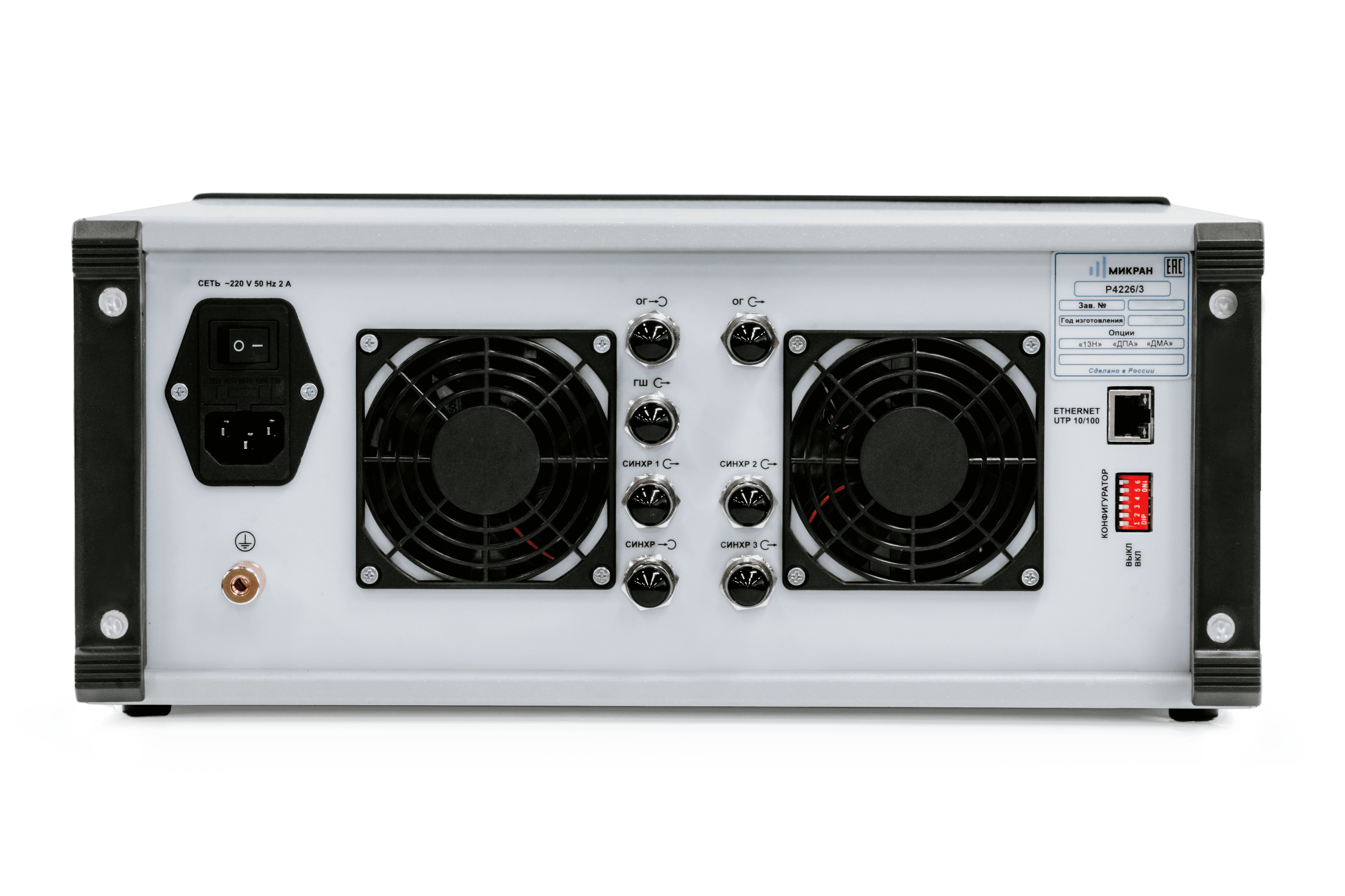

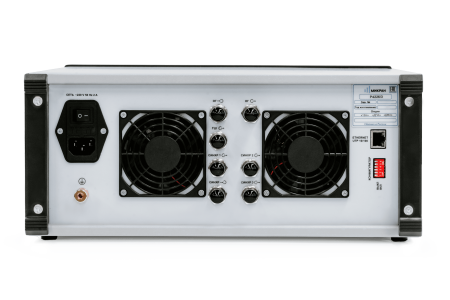

Анализатор цепей векторный Микран Р4226/5
Анализатор цепей векторный Р4226/5 производства НПФ «Микран» — самая функционально полная модификация линейки Р4226, работающая в диапазоне от 10 МГц до 26,5 ГГц, с выходным СВЧ-соединителем тип NMD 3,5 мм (вилка) — опция «13Н», и сочетанием двух аппаратных опций: «ДМА» (расширенный динамический диапазон) и «СПА» (встроенный переключатель опорного приёмника). Прибор внесён в Госреестр средств измерений РФ.
Р4226 обеспечивает высокий динамический диапазон и максимальную выходную мощность в своём классе при высокой скорости работы и надёжности. Использование запатентованных программно-аппаратных решений позволяет сочетать в одном приборе широкий спектр СВЧ-измерений. Расширенный по сравнению с Р4213 частотный диапазон (до 26,5 ГГц) делает прибор пригодным для тестирования источников и устройств K-диапазона. Области применения — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике. Управление через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы различной сложности; документированный программный интерфейс совместим со сторонним ПО (LabVIEW, MS Excel и т. д.).
Опция «ДМА» дополнительно к опции «ДПА» устанавливает четыре электромеханических аттенюатора для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приёмников, расширяя нижнюю границу диапазона установки мощности до −50 дБм. Опция «СПА» — встроенный переключатель опорного приёмника — расширяет возможности измерения параметров преобразующих устройств (смесителей, конверторов) с векторной калибровкой. Сочетание обеих опций делает Р4226/5 оптимальным прибором для сложных задач исследования устройств с преобразованием частоты в широком динамическом диапазоне: измерения коэффициента преобразования |C21|, фазы C21, скалярного коэффициента преобразования Sc21 и групповой задержки (при дополнительной опции «СЧП») при работе с как сильными, так и очень слабыми сигналами.
Ключевые особенности:
- Расширенный динамический диапазон благодаря опции «ДМА» — установка выходной мощности до −50 дБм
- Встроенный переключатель опорного приёмника благодаря опции «СПА» — векторная калибровка преобразующих устройств

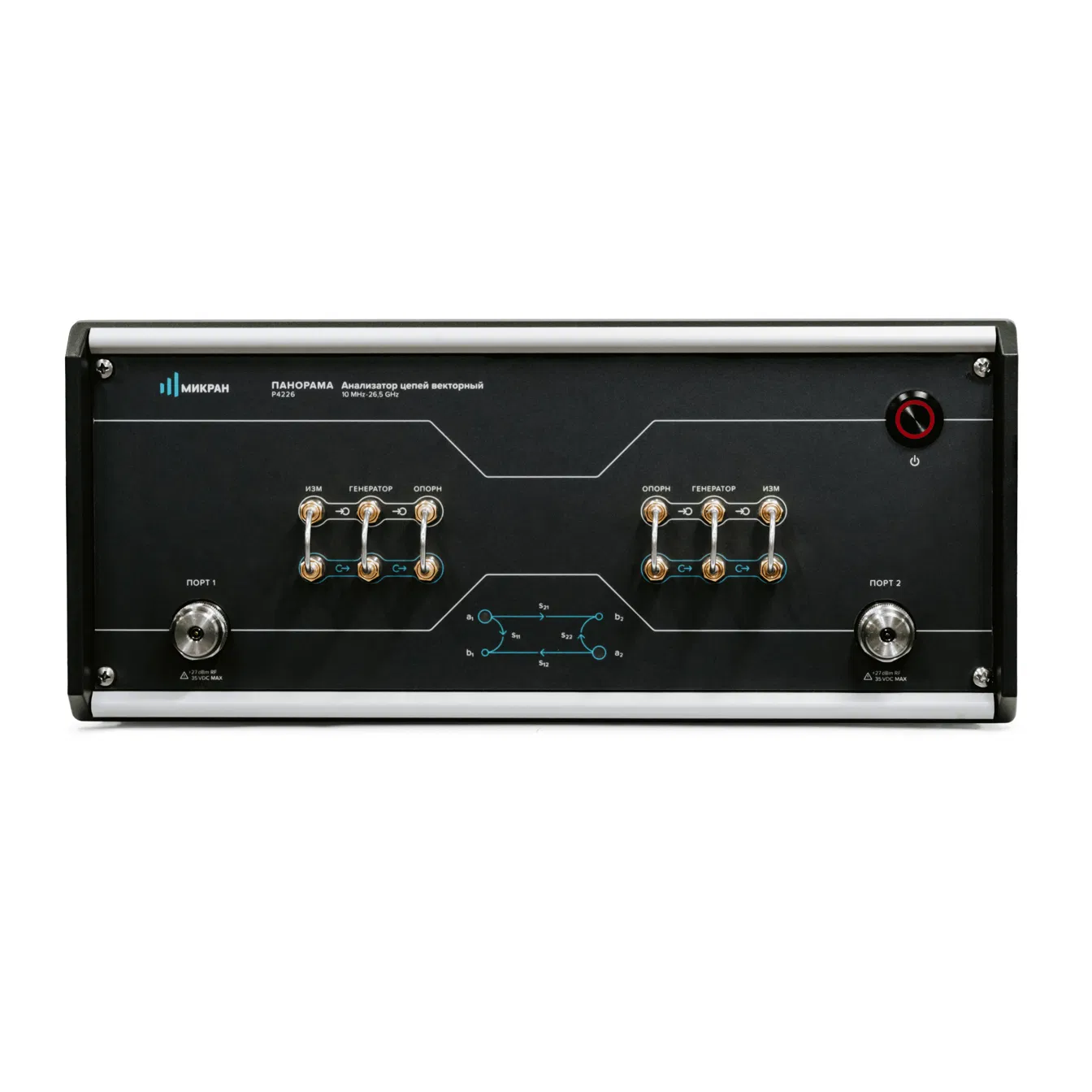

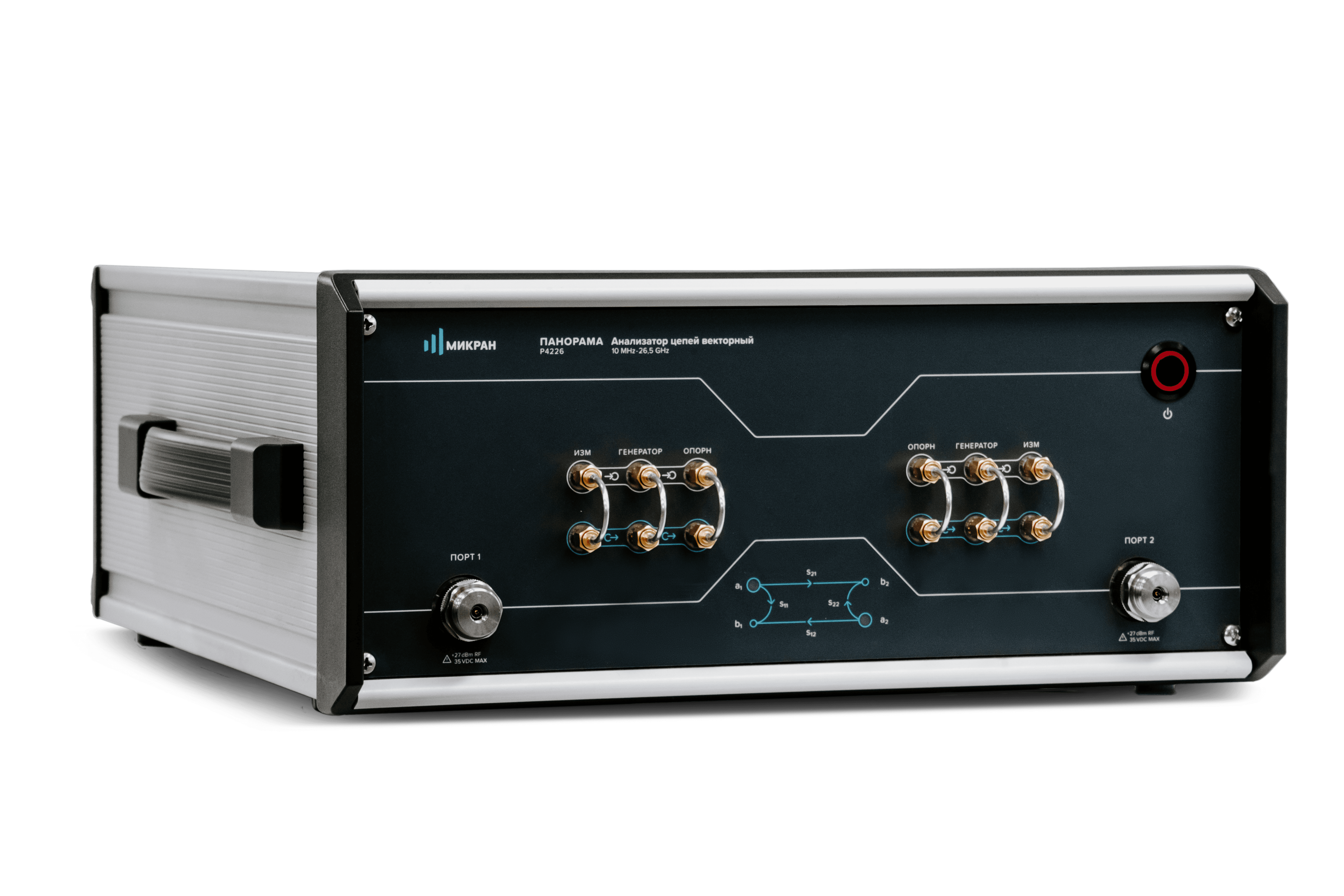

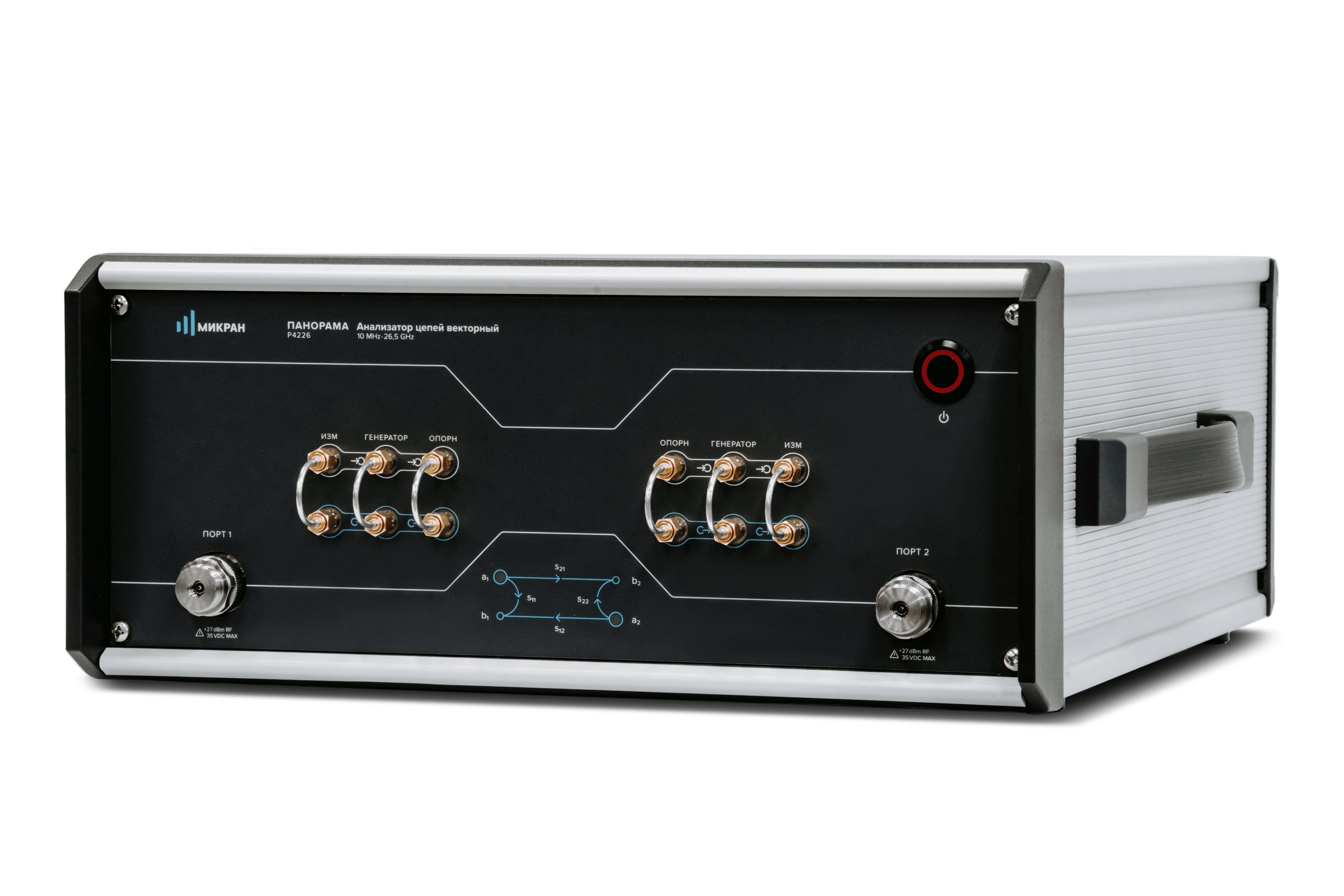

- Прямой доступ к генератору и приёмнику на передней панели (включён в состав опции «ДМА»)
- Динамический диапазон более 135 дБ
- Низкая зашумлённость трассы — 0,002 дБ СКО при полосе фильтра ПЧ 1 кГц
- Измерения в волноводном тракте (TRL-калибровка)
- Анализ и фильтрация во временной области — наблюдение откликов вдоль оси времени/расстояния, подавление мешающих переотражений в оснастке
- Построение ограничительных линий для отбраковки ИУ при серийном производстве
- Измерение параметров смесителей: коэффициент преобразования |C21|, фаза C21, согласование входа/выхода, изоляция, измерение скалярного коэффициента преобразования Sc21 и групповая задержка (при наличии опции «СЧП»)
- Расширенные виды калибровки: SOLT, TRL/LRL/TRM/LRM, Adapter removal/insertion, ECal, Waveguide, Power cal, Receiver cal, SMC, VMC
Опция «ИИП» — только для Р4226: импульсные измерения S-параметров (программная опция). Минимальное время измерения S-параметров (и, соответственно, минимальная длительность радиоимпульса) — 50 нс, сдвиг измерительного окна с шагом ≥12,5 нс позволяет измерять профиль импульса; доступны режимы «точка в импульсе» и «профиль импульса».
Технические характеристики Р4226/5
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 10 МГц … 26,5 ГГц |
| Погрешность установки частоты выходного сигнала | ±2×10⁻⁶ |
| Диапазон установки мощности (с опцией «ДМА») | −50…+10 дБм |
| Погрешность установки мощности, −20…+10 дБм | ±1,0 дБ |
| Погрешность установки мощности, менее −20 дБм | ±1,5 дБ |
| Диапазон ослаблений аттенюаторов приёмников | 0…30 дБ с шагом 10 дБ |
| Точность установки ослабления аттенюаторов | ±2,0 дБ |
| Средний уровень собственных шумов, 1…13,25 ГГц | −127 дБм (в полосе 1 Гц) |
| Средний уровень собственных шумов, 13,25…26,5 ГГц | −133 дБм (в полосе 1 Гц) |
| Диапазон измерения модуля коэфф. отражения | 0…1 |
| Диапазон измерения модуля коэфф. передачи, 13,25…26,5 ГГц | −123…+35 дБ |
| Погрешность измерения модуля коэфф. отражения | ±0,01 |
| Погрешность измерения фазы коэфф. отражения | ±1,7° |
| Погрешность измерения модуля коэфф. передачи (ΔS21/ΔS12) | ±0,175 дБ |
| Погрешность измерения фазы коэфф. передачи | ±1,65° |
| Количество измерительных портов | 2 |
| Волновое сопротивление портов | 50 Ом |
| Макс. мощность входного сигнала на портах | +27 дБм |
| Тип соединителя измерительных портов | NMD 3,5 мм (опция «13Н») |
| Габаритные размеры | 390×390×160 мм |
| Масса | < 13 кг |
Поддерживаемые виды калибровки: SOLT, Adapter removal/insertion, ECal, TRL, Unknown thru, Waveguide, Power cal, Receiver cal, SMC, VMC.
Комплектация
Базовый комплект (измерительный блок): анализатор цепей векторный Р4226 (с опциями «ДМА», «СПА»), кабель Ethernet, кабель питания, программный комплекс Р4М «Graphit Р4М», эксплуатационная документация, транспортировочный кейс, ключ тарированный КТ, ключ поддерживающий КП.
Стандартный комплект (средство измерения): анализатор цепей векторный Р4226, набор калибровочных мер серии НКММ/НКМВ-У/Р4М-ЭК4, кабель СВЧ КСФ — 2 шт., свидетельство о поверке.
| Параметр | Значение |
| Диапазон частот | 10 МГц - 26.5 ГГц |
| Количество измерительных портов | 2 (50 Ом) |
| Тип выходных СВЧ соединителей | Тип NMD 3,5 мм |
| Динамический диапазон, при фильтре ПЧ 1 Гц | 145 дБ |
| Сжатие приемника, при изменении на 0,1 дБ | +15 дБм |
| Диапазон установки уровня выходной мощности | -90...+12 дБм |
| Полоса фильтра ПЧ | ≤30 кГц |
| Гармонические искажения | -25 дБс |
| Негармонические искажения | -30 дБс |
| Зашумленность трассы, СКО при фильтре ПЧ 1 кГц | 0,002 дБ |
