Анализатор цепей векторный Микран Р4226/4

Анализатор цепей векторный Р4226/4 производства НПФ «Микран» — модификация нового поколения ВАЦ серии «Панорама», построенных по принципу модульной архитектуры, работающая в диапазоне от 10 МГц до 26,5 ГГц, с выходным СВЧ-соединителем тип NMD 3,5 мм (вилка) — опция «13Н», и сочетанием двух аппаратных опций: «ДПА» (прямой доступ к генератору и приёмнику) и «СПА» (встроенный переключатель опорного приёмника). Прибор внесён в Госреестр средств измерений РФ.

Р4226 обеспечивает высокий динамический диапазон и максимальную выходную мощность в своём классе при высокой скорости работы и надёжности. Использование запатентованных программно-аппаратных решений позволяет сочетать в одном приборе широкий спектр СВЧ-измерений. Расширенный по сравнению с Р4213 частотный диапазон (до 26,5 ГГц) делает прибор пригодным для тестирования источников и устройств K-диапазона. Области применения — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике. Управление через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы различной сложности; документированный программный интерфейс совместим со сторонним ПО (LabVIEW, MS Excel и т. д.).

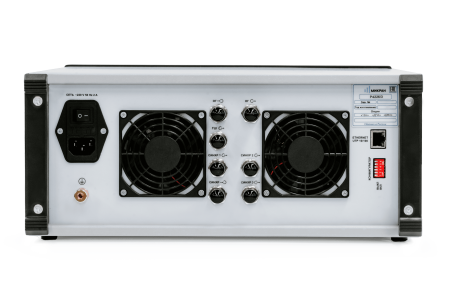

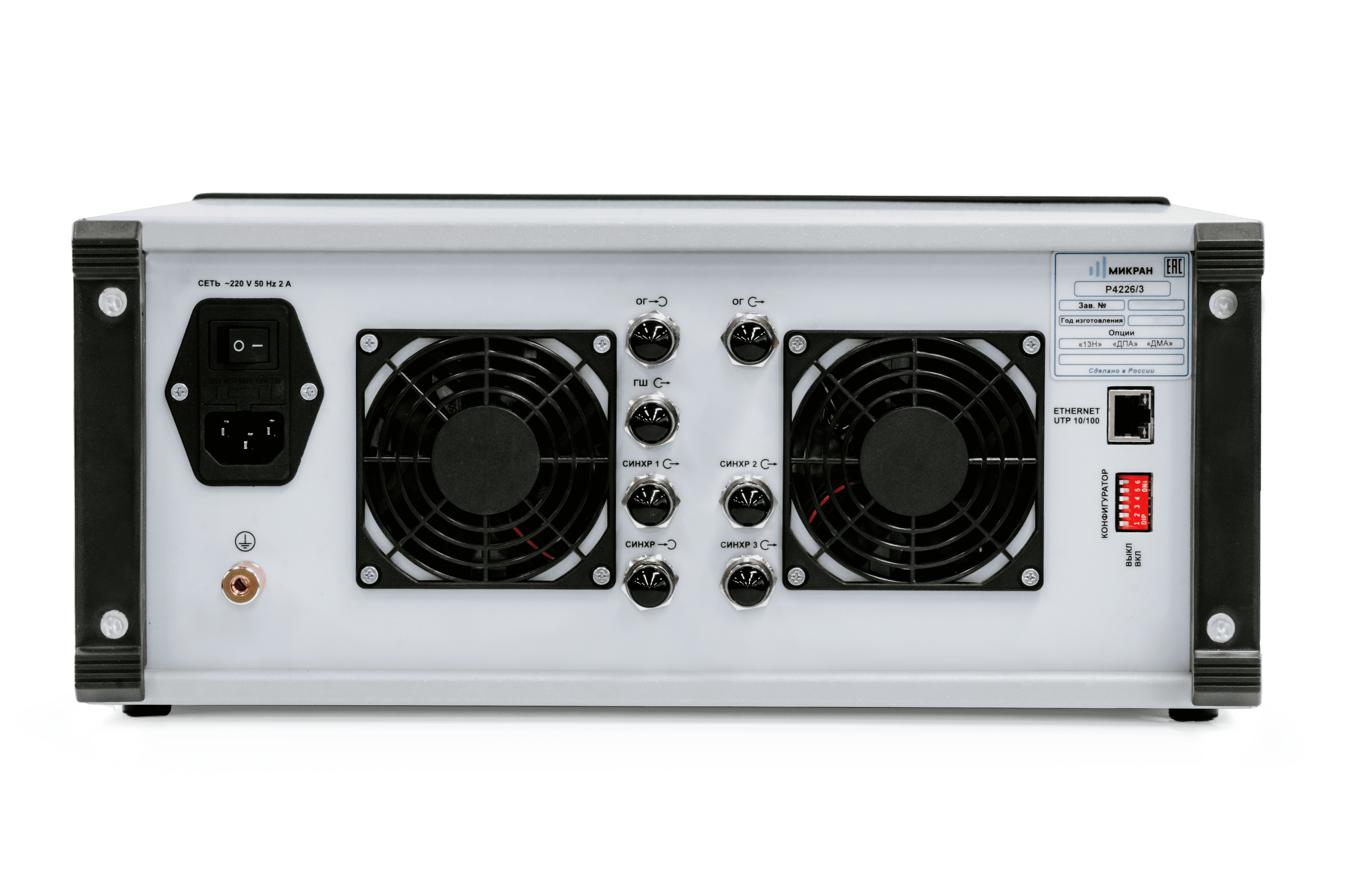

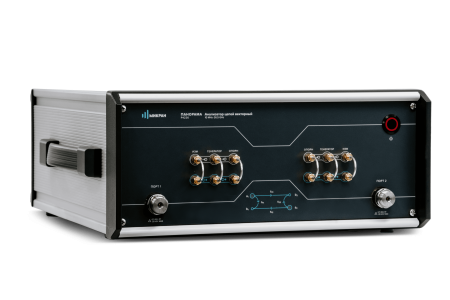

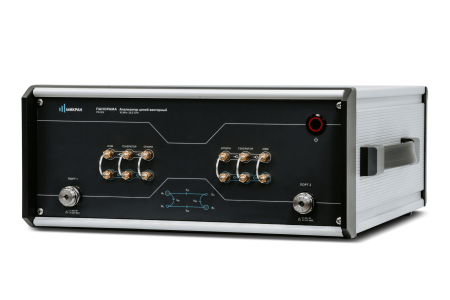

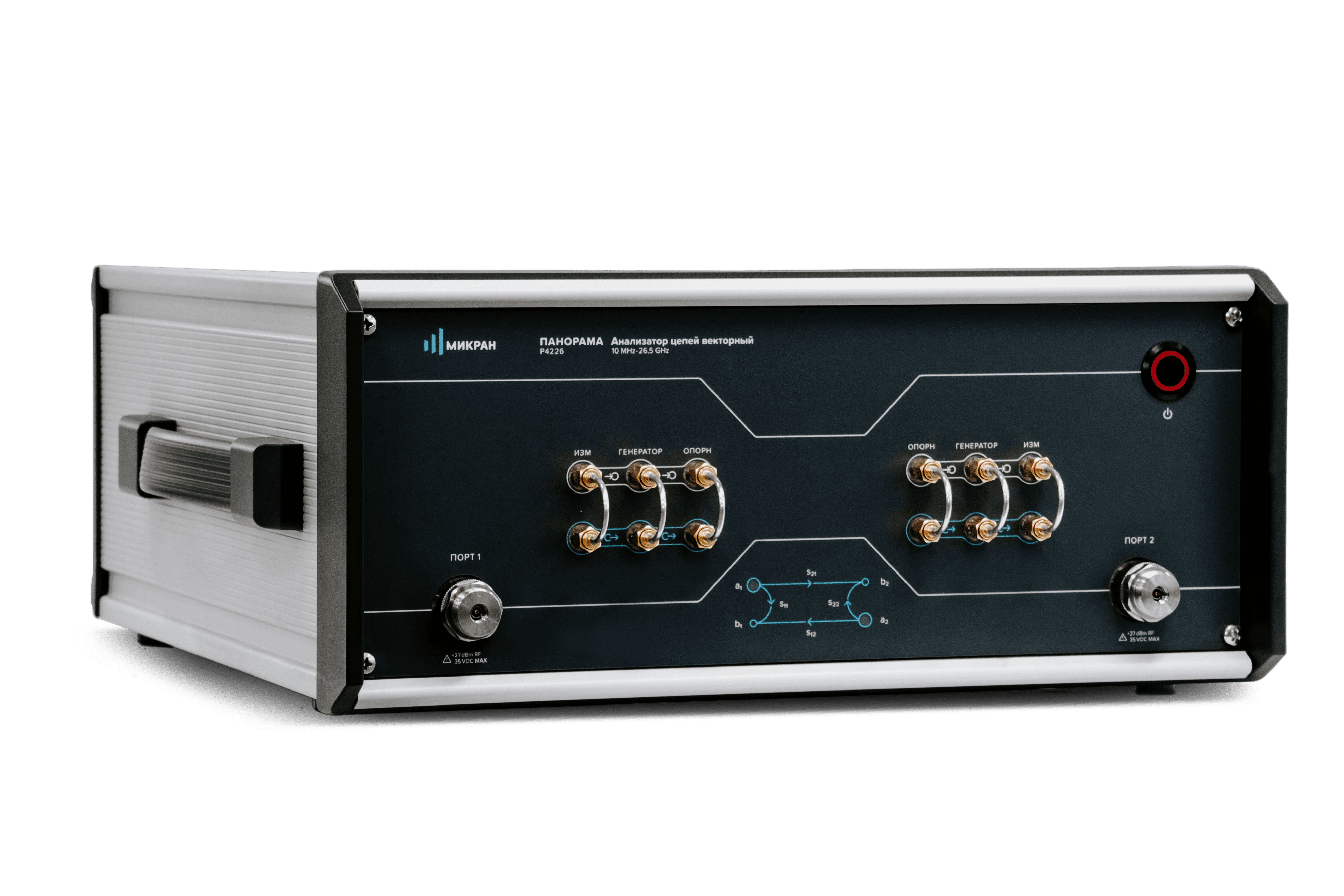

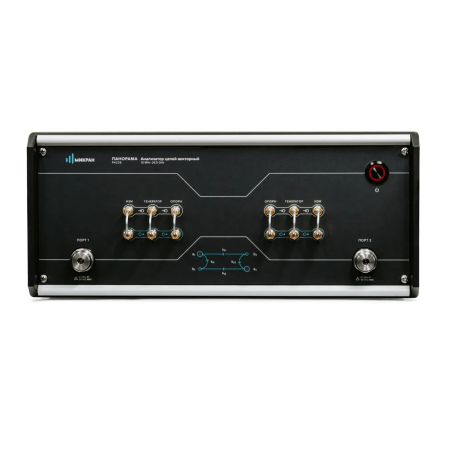

Опция «ДПА» выводит на переднюю панель прямой доступ к генератору и приёмнику прибора, что даёт возможность дополнительного ослабления, усиления или фильтрации сигналов источника или приёмника перед подключением к измерительным портам. Опция «СПА» — встроенный переключатель опорного приёмника — расширяет возможности измерения параметров преобразующих устройств (смесителей, конверторов) с векторной калибровкой. Сочетание этих опций делает Р4226/4 подходящим прибором для задач, связанных с исследованием и характеризацией устройств с преобразованием частоты — измерением коэффициента преобразования |C21|, фазы C21, скалярного коэффициента преобразования Sc21 и групповой задержки (при дополнительной опции «СЧП»).

Ключевые особенности:

• Прямой доступ к генератору и приёмнику на передней панели благодаря опции «ДПА»
• Встроенный переключатель опорного приёмника благодаря опции «СПА» — векторная калибровка преобразующих устройств
• Динамический диапазон более 135 дБ
• Широкий диапазон установки уровня выходной мощности — от −25 до +10 дБм (без опции «ДМА»)
• Низкая зашумлённость трассы — 0,002 дБ СКО при полосе фильтра ПЧ 1 кГц
• Измерения в волноводном тракте (TRL-калибровка)
• Анализ и фильтрация во временной области — наблюдение откликов вдоль оси времени/расстояния, подавление мешающих переотражений в оснастке
• Построение ограничительных линий для отбраковки ИУ при серийном производстве
• Измерение параметров смесителей: коэффициент преобразования |C21|, фаза C21, согласование входа/выхода, изоляция, измерение скалярного коэффициента преобразования Sc21 и групповая задержка (при наличии опции «СЧП»)
• Расширенные виды калибровки: SOLT, TRL/LRL/TRM/LRM, Adapter removal/insertion, ECal, Waveguide, Power cal, Receiver cal, SMC, VMC

Опция «ИИП» — только для Р4226: импульсные измерения S-параметров (программная опция). Минимальное время измерения S-параметров (и, соответственно, минимальная длительность радиоимпульса) — 50 нс, сдвиг измерительного окна с шагом ≥12,5 нс позволяет измерять профиль импульса; доступны режимы «точка в импульсе» и «профиль импульса».

Технические характеристики Р4226/4

Поддерживаемые виды калибровки: SOLT, Adapter removal/insertion, ECal, TRL, Unknown thru, Waveguide, Power cal, Receiver cal, SMC, VMC.

Комплектация

Базовый комплект (измерительный блок): анализатор цепей векторный Р4226 (с опциями «ДПА», «СПА»), кабель Ethernet, кабель питания, программный комплекс Р4М «Graphit Р4М», эксплуатационная документация, транспортировочный кейс, ключ тарированный КТ, ключ поддерживающий КП.

Стандартный комплект (средство измерения): анализатор цепей векторный Р4226, набор калибровочных мер серии НКММ/НКМВ-У/Р4М-ЭК4, кабель СВЧ КСФ — 2 шт., свидетельство о поверке.
