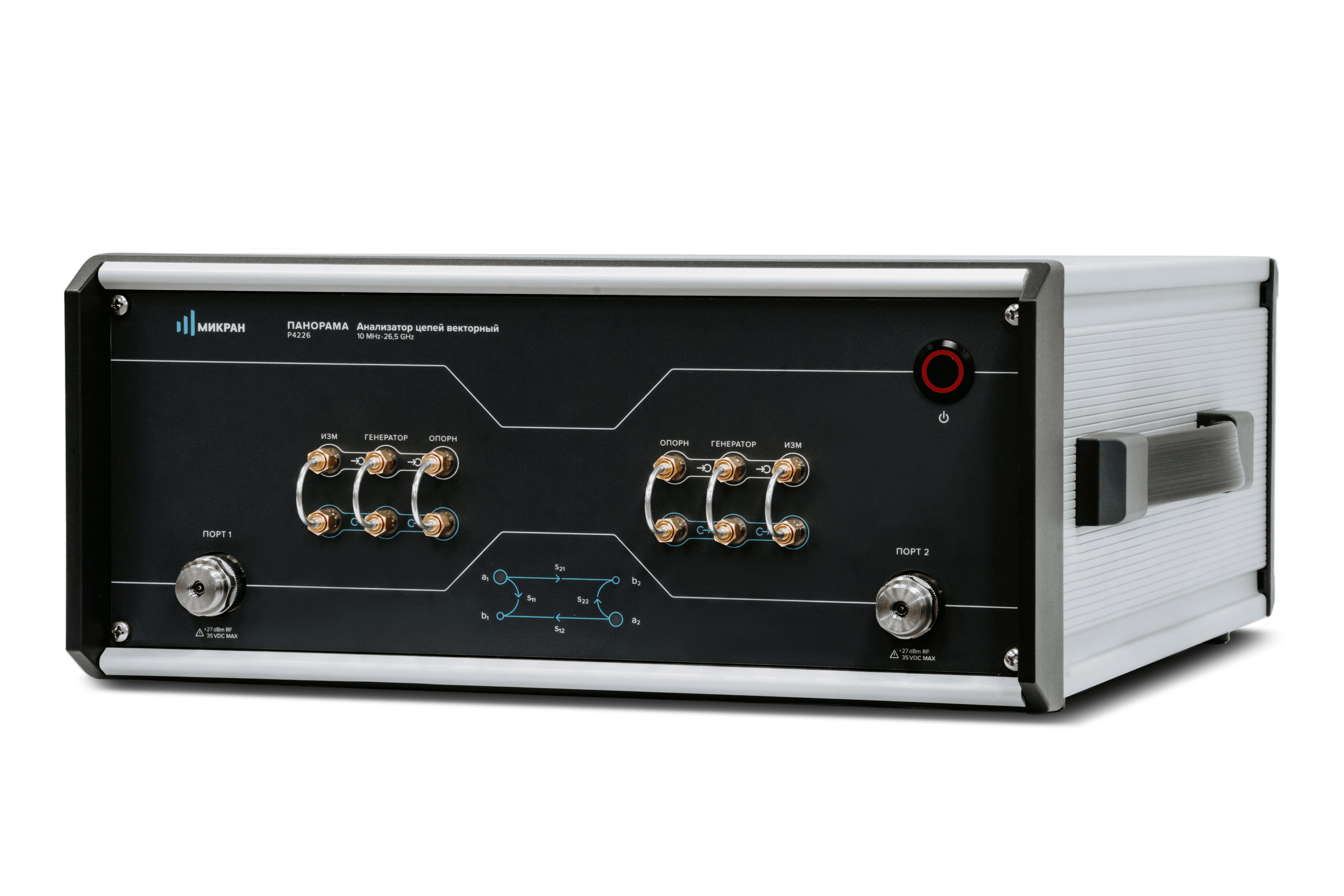

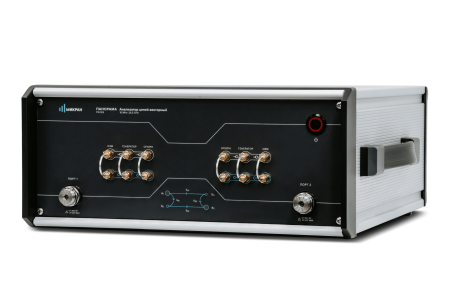

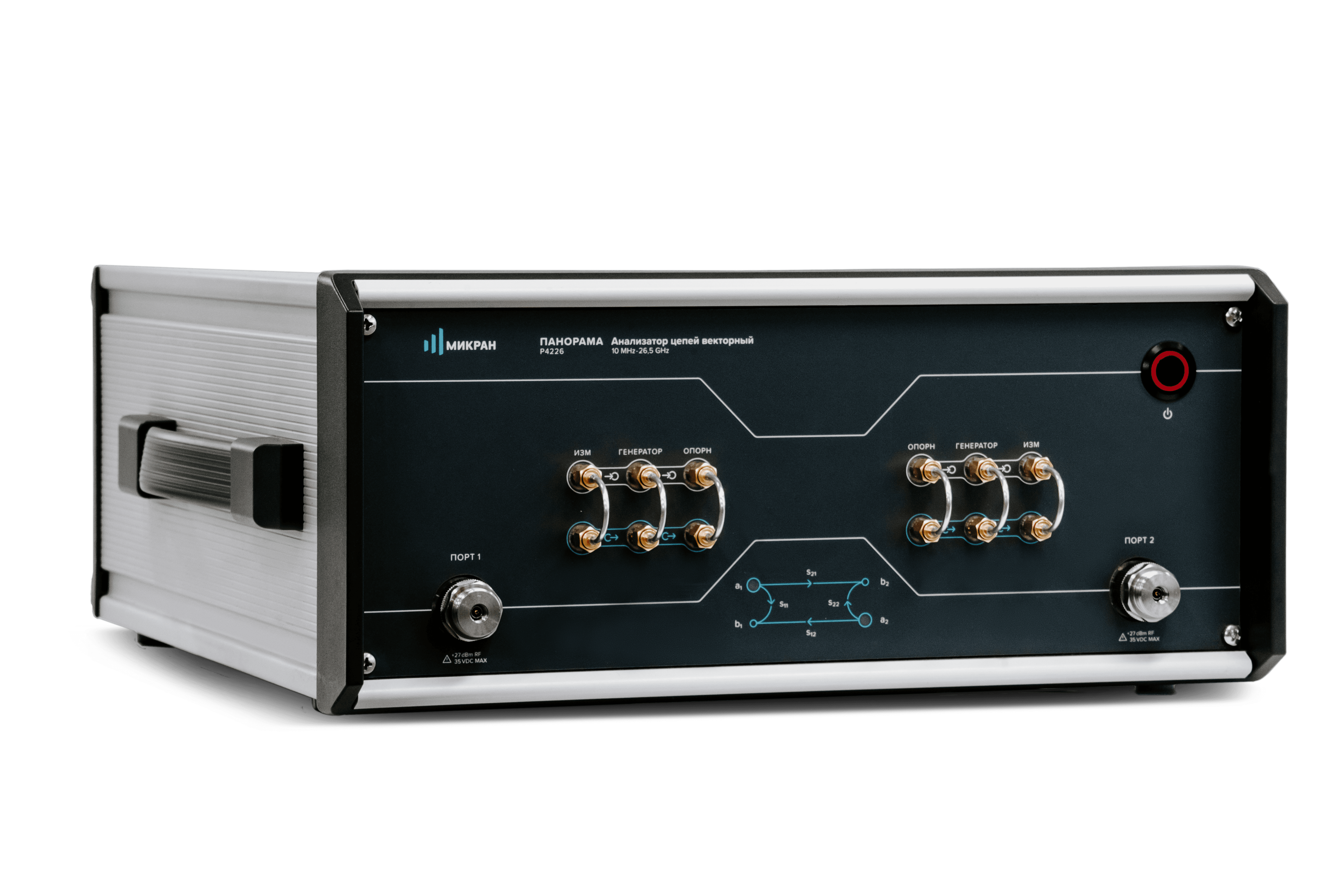

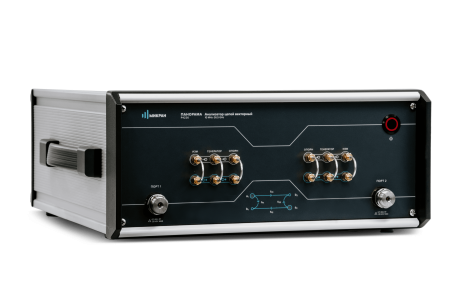

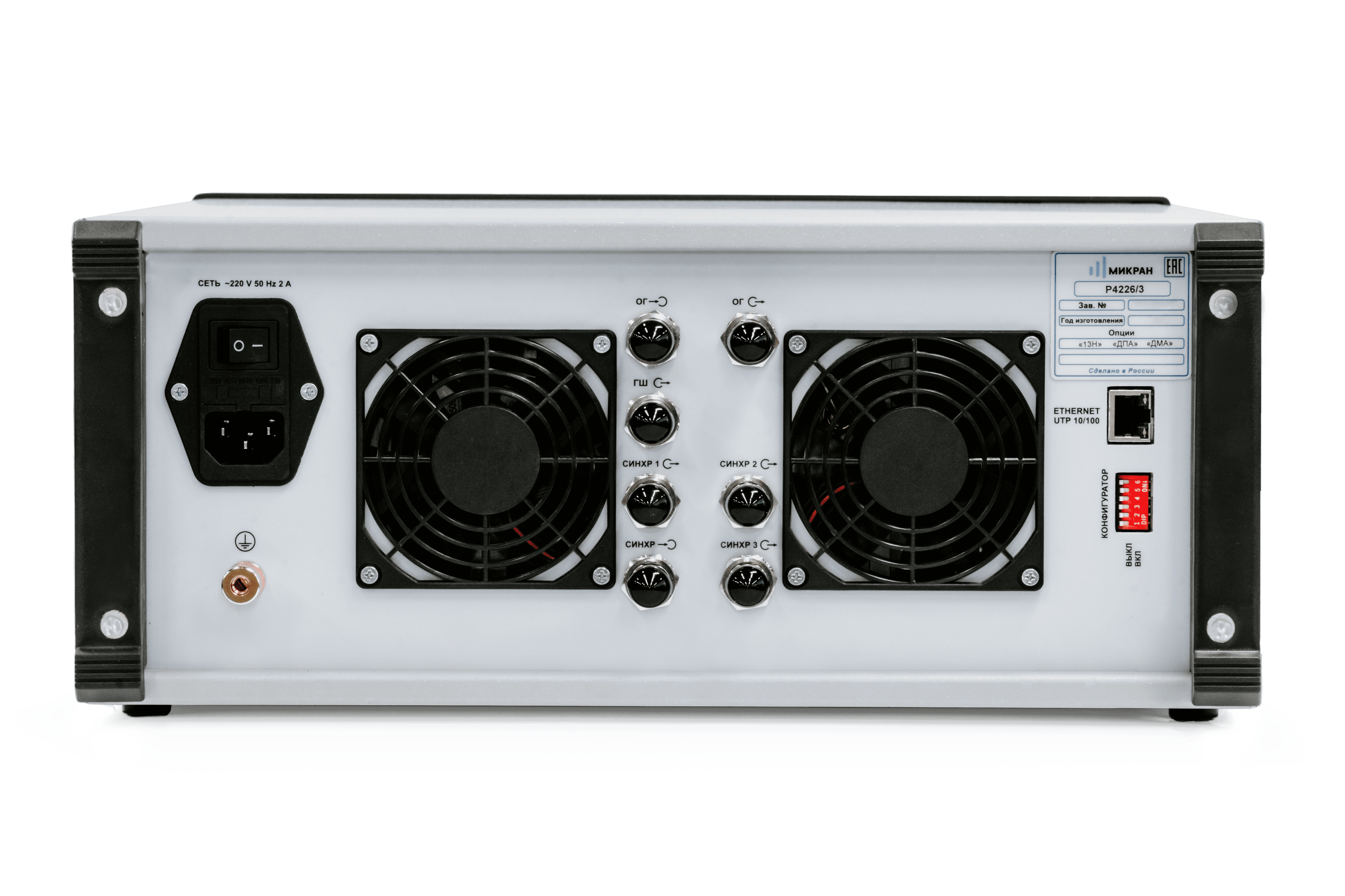

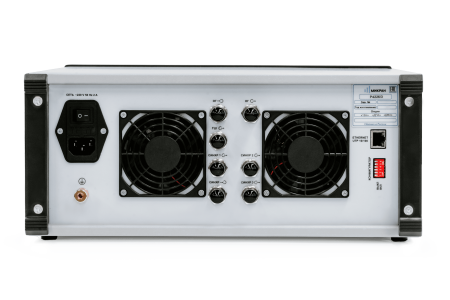

Анализатор цепей векторный Микран Р4226/3

Анализатор цепей векторный Р4226/3 производства НПФ «Микран» — модификация нового поколения ВАЦ серии «Панорама», построенных по принципу модульной архитектуры, работающая в диапазоне от 10 МГц до 26,5 ГГц, с выходным СВЧ-соединителем тип NMD 3,5 мм (вилка) — опция «13Н», и аппаратной опцией «ДМА» — расширенный динамический диапазон. Прибор внесён в Госреестр средств измерений РФ.

Р4226 обеспечивает высокий динамический диапазон и максимальную выходную мощность в своём классе при высокой скорости работы и надёжности. Использование запатентованных программно-аппаратных решений позволяет сочетать в одном приборе широкий спектр СВЧ-измерений. Расширенный по сравнению с Р4213 частотный диапазон (до 26,5 ГГц) делает прибор пригодным для тестирования источников и устройств K-диапазона. Области применения — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике. Управление через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы различной сложности; документированный программный интерфейс совместим со сторонним ПО (LabVIEW, MS Excel и т. д.).

Опция «ДМА» дополнительно к опции «ДПА» устанавливает четыре электромеханических аттенюатора для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приёмников. Это расширяет нижнюю границу диапазона установки мощности до −50 дБм (против −20…−25 дБм у базовой модификации) с диапазоном ослаблений аттенюаторов приёмников 0…30 дБ (шагом 10 дБ, точность установки ±2,0 дБ). Такой запас востребован при измерении устройств с большим коэффициентом усиления или очень малым уровнем сигнала, а также при работе с чувствительными приёмными трактами.

Ключевые особенности:

• Расширенный динамический диапазон благодаря опции «ДМА» — установка выходной мощности до −50 дБм

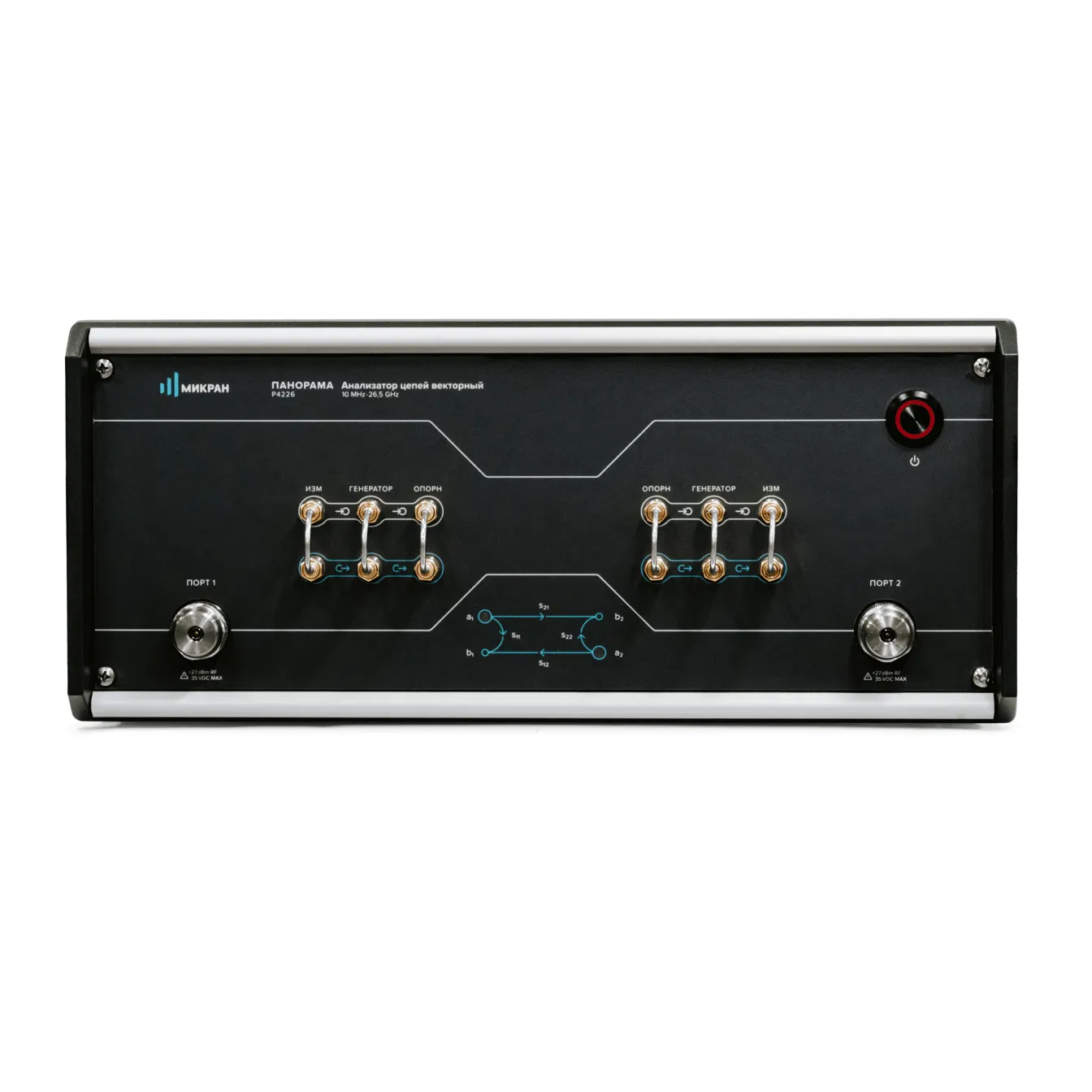

• Прямой доступ к генератору и приёмнику на передней панели (включён в состав опции «ДМА»)
• Динамический диапазон более 135 дБ
• Низкая зашумлённость трассы — 0,002 дБ СКО при полосе фильтра ПЧ 1 кГц
• Измерения в волноводном тракте (TRL-калибровка)
• Анализ и фильтрация во временной области — наблюдение откликов вдоль оси времени/расстояния, подавление мешающих переотражений в оснастке
• Построение ограничительных линий для отбраковки ИУ при серийном производстве
• Сканирование по частоте и/или мощности — непрерывное или по списку, измерение компрессии коэффициента усиления и амплитудно-фазовой конверсии
• Встраивание/исключение цепей для переноса плоскости калибровки, включая параметрическое описание цепей
• Расширенные виды калибровки: SOLT, TRL/LRL/TRM/LRM, Adapter removal/insertion, ECal, Waveguide, Power cal, Receiver cal, SMC, VMC
• Измерение параметров смесителей: коэффициент преобразования |C21|, фаза C21, согласование входа/выхода, изоляция (групповая задержка и Sc21 доступны при опции «СЧП»)

Опция «ИИП» — только для Р4226: импульсные измерения S-параметров (программная опция). Минимальное время измерения S-параметров (и, соответственно, минимальная длительность радиоимпульса) — 50 нс, сдвиг измерительного окна с шагом ≥12,5 нс позволяет измерять профиль импульса; доступны режимы «точка в импульсе» и «профиль импульса».

Технические характеристики Р4226/3

Поддерживаемые виды калибровки: SOLT, Adapter removal/insertion, ECal, TRL, Unknown thru, Waveguide, Power cal, Receiver cal, SMC, VMC.

Комплектация

Базовый комплект (измерительный блок): анализатор цепей векторный Р4226 (с опцией «ДМА»), кабель Ethernet, кабель питания, программный комплекс Р4М «Graphit Р4М», эксплуатационная документация, транспортировочный кейс, ключ тарированный КТ, ключ поддерживающий КП.

Стандартный комплект (средство измерения): анализатор цепей векторный Р4226, набор калибровочных мер серии НКММ/НКМВ-У/Р4М-ЭК4, кабель СВЧ КСФ — 2 шт., свидетельство о поверке.
