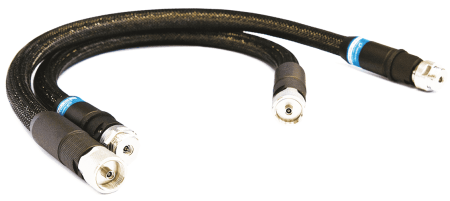

Для повышения фазовой стабильности при измерениях кабельные сбор-ки изготавливаются со специальной защитой и NMD соединителями. Защи-та ограничивает минимальный радиус сгибания кабеля, защищает кабель отсдавливания, продольных нагрузок ипоперечного скручивания, что по-вышает ресурс кабеля донескольких сотен тысяч сгибаний со стабильной фазовой характеристикой.
Внешне NMD соединители отличаются отстан-дартных соединителей увеличенным корпусом ирезьбой. Усиленные со-единители «вилка» имеют гайки сдвумя резьбами: внешнюю усиленную ивнутреннюю стандартную. Усиленные соединители «розетка» имеют одну усиленную внутреннюю резьбу. Спомощью усиленной резьбы происхо-дит механически более прочное соединение. Спомощью внутренней резь-бы соединителей «вилка» возможно соединение со стандартными соеди-нителями типа «розетка». Применённые материалы иконструкция сборокобеспечивают высокую стабильность параметров при большом количе-стве циклов соединений. При составлении заказа есть возможность вы-брать иную длину кабеля итип соединителя («вилка-вилка», «розетка-ро-зетка» и«розетка-вилка»).
Кабельные сборки соответствуют требованиям ГОСТ22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам.
Характеристики:
- Минимальные вносимые потери и коэффициент отражения
- Диапазон рабочих частот от 0 до 50 ГГц
- Высокая стабильность параметров
- Повышенная фазовая стабильность
- Защита кабеля от деформации, перегиба и прокручивания
| Параметр | Значение |
| Соединители | тип NMD 3,5мм (розетка) – тип NMD 3,5мм (вилка) |
| Вносимые потери, дБ, не более | 1,9 |
| L1, мм | 700 |
| L2, мм | 705 |
| Диапазон частот, ГГц | 0...26,5 |
| КСВН, не более (тип.) | 1,4 (1,3) |
| Фазовая стабильность при изгибании, град., не более | ±8* |
| Минимальный радиус сгибания, мм | 60 |
| * При обороте на 360° вокруг цилиндра диаметром 120 мм | |
Устойчивость к внешним воздействующим факторам
Механические воздействия
|
Синусоидальная вибрация |
|
|
Диапазон частот, Гц |
10...2 000 |
|
Амплитуда ускорения, м/с2 (g) |
200 (20) |
|
Многократные удары |
|
|
Пиковое ударное ускорение, м/с2 (g) |
150 (15) |
|
Длительность действия, мс |
1...5 |
Климатические воздействия
|
Повышенная температура среды |
|
|
Максимальное значение при эксплуатации, °С |
+85 ** |
|
Максимальное значение при транспортировании и хранении, °С |
+40 |
|
Пониженная температура среды |
|
|
Минимальное значение при эксплуатации, °С |
−60 |
|
Изменение температуры среды* |
|
|
Диапазон температур, °С |
−60...+85** |
|
Повышенная влажность воздуха * |
|
|
Рабочая (t = 35°С), %, не более |
93 ± 3 |
|
Пониженное атмосферное давление |
|
|
Значение при эксплуатации, Па (мм рт. ст.) |
6 × 104 (450) |
|
Предельное значение при транспортировании, Па (мм рт. ст.) |
1,2 × 104 (90) |
|
* Изделия прочны к воздействию фактора |
|
