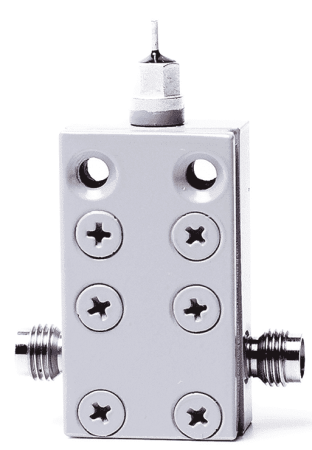

Адаптер питания Микран АП-50/1-0,2А-05Р-05
Адаптер питания АП-50/1 предназначен для подачи постоянного напряжения на центральный контакт коаксиального соединителя исследуемого компонента или СВЧ-модуля и обеспечивает развязку по постоянному току со стороны входа адаптера. Сверхширокий диапазон рабочих частот (0,01–50 ГГц) и малые габариты позволяют использовать адаптер в составе измерительных СВЧ-трактов при поляризации активных компонентов без искажения ВЧ-сигнала. Коаксиальный тракт — тип 2,4 мм. Исполнение с входным разъёмом-розеткой и выходным разъёмом-вилкой (05Р–05), максимальный ток смещения — 0,2 А.
Коаксиальный тракт адаптера АП-50/1 — тип 2,4 мм, АП-50/1 может поставляться в четырёх исполнениях: АП-50/1-0,2А-05Р-05, АП-50/1-1А-05Р-05, АП-50/1-0,2А-05Р-05Р, АП-50/1-1А-05Р-05Р.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Частотный диапазон | 0,01…50 ГГц |
| КСВН, 0,01…12,5 ГГц | 1,2 |
| КСВН, 12,5…26,5 ГГц | 1,4 |
| КСВН, 26,5…50 ГГц | 2,2 |
| Вносимые потери, 0,01…12,5 ГГц | 0,9 дБ |
| Вносимые потери, 12,5…26,5 ГГц | 1,4 дБ |
| Вносимые потери, 26,5…50 ГГц | 3,2 дБ |
| Максимальный ток | 0,2 А |
| Максимальное напряжение | ±40 В |
| Соединитель входной | тип 2,4 мм, розетка (05Р) |
| Соединитель выходной | тип 2,4 мм, вилка (05) |
