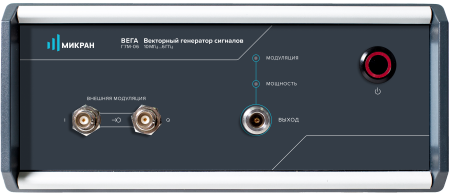

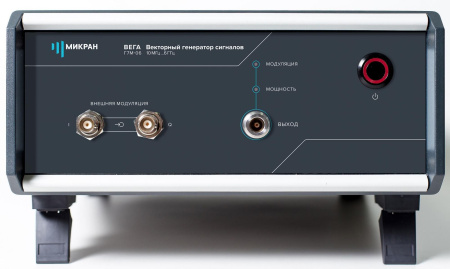

Векторный генератор сигналов Микран Г7М-06/1

Г7М-06/1 — векторный генератор сигналов серии «Вега» для формирования непрерывных гармонических, аналогово- и цифрово-модулированных сигналов в диапазоне частот от 10 МГц до 6 ГГц. Прибор предназначен для исследования, настройки, контроля и испытаний ВЧ- и СВЧ-устройств и оборудования.

Генератор обеспечивает широкий диапазон установки выходной мощности от −90 до +12 дБм, дискретность установки мощности составляет 0,01 дБ, а дискретность установки частоты — 0,1 Гц. Время установления нового значения частоты — менее 2 мс. Низкий уровень фазового шума позволяет использовать Г7М-06/1 для задач, требующих высокой спектральной чистоты генерируемого сигнала.

Основные возможности

Г7М-06/1 поддерживает работу в режиме непрерывной генерации сигнала, сканирования по частоте и мощности, генерации модулированных сигналов, а также формирования модулирующих сигналов I/Q. Встроенный двухканальный генератор позволяет воспроизводить сохраненные сигналы с частотой дискретизации до 125 МГц, формировать последовательности сегментов и вносить заданные коррекции и искажения.
Генератор поддерживает основные виды аналоговой модуляции — АМ, ЧМ и ФМ, а также импульсную и цифровую модуляцию. Для аналоговой модуляции предусмотрен встроенный источник сигналов стандартных форм: синус, пила, треугольник, меандр и шум. Девиация ЧМ составляет 1 Гц…10 МГц, индекс ФМ — 0…3,14 рад, глубина АМ — 0…100 %.
Для цифровой модуляции предусмотрен внутренний или внешний квадратурный модулятор с использованием каналов I и Q. Полоса сигнала на ВЧ при внешнем источнике I/Q составляет до 200 МГц, внутренний генератор имеет два канала, 16-разрядные ЦАП и частоту дискретизации до 125 МГц.

Низкий фазовый шум и высокая спектральная чистота

Одним из ключевых преимуществ Г7М-06/1 является низкий уровень фазового шума. При отстройке 20 кГц от несущей его значение составляет менее −132 дБн/Гц на частотах 500 МГц и 1 ГГц. Уровень гармонических составляющих при выходной мощности 10 дБм — менее −35 дБн, негармонических составляющих — менее −50 дБн.

Импульсная модуляция

Встроенный генератор импульсов позволяет формировать одиночные и периодические радиоимпульсы, а также пачки до 255 импульсов. Длительность импульса устанавливается в диапазоне от 20 нс до 9,99999998 с, период повторения — от 40 нс до 10 с. Подавление сигнала в паузе между импульсами превышает 50 дБ.

Синхронизация и управление

Г7М-06/1 может синхронизироваться от внешнего опорного генератора с частотой 10, 50 или 100 МГц, а также передавать сигнал внутреннего опорного генератора 10 МГц для синхронизации внешних устройств. Это позволяет интегрировать генератор в автоматизированные измерительные комплексы.

Управление прибором осуществляется с внешнего ПК с использованием программного обеспечения «ВЕГА» и команд стандарта SCPI. ПО поддерживает сохранение и загрузку профилей, работу с каталогом форм сигналов, создание последовательностей, редактирование списков сканирования и формирование пачек радиоимпульсов.

Применение

Г7М-06/1 применяется при разработке, настройке, испытаниях и производственном контроле ВЧ- и СВЧ-устройств, радиоэлектронного оборудования, систем связи, радиолокации, приборостроения и измерительной техники. Благодаря широкому набору видов модуляции, низкому фазовому шуму, точной установке частоты и мощности генератор подходит как для лабораторных исследований, так и для автоматизированных контрольно-измерительных комплексов.

Г7М-06/1 — векторный генератор сигналов до 6 ГГц с широким диапазоном выходной мощности, низким фазовым шумом и расширенными возможностями аналоговой, импульсной и цифровой модуляции.
