Анализатор источников сигналов Микран ХК6М-07А/1
Описание

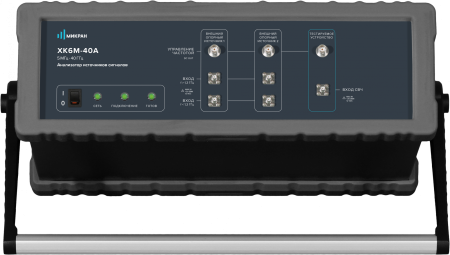

Анализатор источников сигнала ХК6М-07А/1 производства НПФ «Микран» — базовая модификация младшей частотной линейки ХК6М, работающая в диапазоне от 5 МГц до 7 ГГц, со входным СВЧ-соединителем типа SMA (розетка). Поставляется без дополнительных аппаратных опций («МША», «ПИУ»).
Прибор предназначен для измерения параметров источников сигнала: уровня собственных фазовых и амплитудных шумов, переходных процессов, регулировочных характеристик, а также фазового шума, вносимого цепями СВЧ.
ХК6М-07А/1 — двухканальная система с вычислением взаимной корреляции и двумя внутренними перестраиваемыми опорными источниками, позволяющая проводить измерения как с внутренними, так и с подключёнными внешними опорными источниками. Прибор обеспечивает полный набор измерений для оценки кварцевых генераторов, синтезаторов частот, тактовых генераторов, стабилизированных и нестабилизированных ГУН с ДР, ПАВ-ГУН и ЖИГ-генераторов.
Ключевые возможности:
- Полный набор измерений для оценки источников сигнала
- Измерение уровня фазовых шумов, в том числе в режиме импульсных измерений (опция «ИМП»)
- Возможность измерения параметров ГУН (опция «АГП»)
- Измерения переходных процессов (опция «АПП»)
- Анализ вносимых фазовых шумов цепями СВЧ (опция «ВФП»)
- Измерение амплитудного шума (опция «АШП»)
- Анализ девиации Алана (опция «АДП»)
- Мониторинг спектра источника сигнала (опция «МСП»)
- Анализ последовательности радиоимпульсов (опция «ПИП»)
Управление осуществляется с помощью внешнего ПК по интерфейсу Ethernet. Прибор может быть дополнительно доукомплектован опциями «МША» (малошумящий опорный генератор, повышает чувствительность измерения абсолютного фазового шума) и «ПИУ» (программный интерфейс управления GPIB) — эти опции доступны в модификациях ХК6М-07А/2, /3 и /4.
Технические характеристики ХК6М-07А/1
Основные характеристики (внутренние опорные источники)
| Параметр | Значение |
|---|---|
| Частотный диапазон | 5 МГц … 7 ГГц |
| Диапазон уровня входной мощности, до 1 ГГц | −25…+20 дБм |
| Диапазон уровня входной мощности, 1…9 ГГц | −20…+20 дБм |
| Диапазон измеряемых отстроек (несущая > 150 МГц) | 0,01 Гц … 100 МГц |
| Диапазон измеряемых отстроек (несущая < 150 МГц) | 0,01 Гц … 25 % от несущей |
| Измеряемые параметры | односторонняя СПМ ФШ (дБн/Гц), побочные спектральные составляющие (дБн), СКО фазы (град, рад), паразитная ФМ/ЧМ (рад, град, Гц), джиттер (с) |
Измерения с внешними опорными источниками
| Параметр | Мин. | Тип. | Макс. |
|---|---|---|---|
| Диапазон уровня входной мощности | 0 дБм | — | +23 дБм |
| Частотный диапазон (ХК6М-07) | 1 МГц | — | 7 ГГц |
| Мощность на «НЧ» входе (<1,3 ГГц) | +10 дБм | +15 дБм | +21 дБм |
| Мощность на «ВЧ» входе (>1,3 ГГц) | +13 дБм | +15 дБм | +21 дБм |
Счётчик частоты / измерение мощности
| Параметр | Значение |
|---|---|
| Диапазон счётчика частоты | 1 МГц … макс. частота |
| Диапазон измеряемой мощности | −10…+13 дБм |
| Погрешность измерения мощности (< 27 ГГц) | ±1 дБ |
Чувствительность измерения абсолютного фазового шума
| Несущая | 1 Гц | 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц |
|---|---|---|---|---|---|---|---|
| 10 МГц | −115 | −140 | −155 | −165 | −172 | −175 | −175 |
| 100 МГц | −95 | −120 | −135 | −160 | −172 | −178 | −178 |
| 1 ГГц | −75 | −100 | −115 | −140 | −155 | −160 | −160 |
| 3 ГГц | −65 | −90 | −105 | −130 | −145 | −150 | −155 |
Комплектация
Анализатор источников сигналов ХК6М-07А/1, программное обеспечение, блок питания, кабель Ethernet, эксплуатационная документация, свидетельство о поверке, транспортировочный кейс.
Ключевые технические характеристики (внутренние опорные источники)
| Параметр | ХК6М-07 | ХК6М-26 | ХК6М-40 |
|---|---|---|---|
| Частотный диапазон | 5 МГц…7 ГГц | 5 МГц…26 ГГц | 5 МГц…40 ГГц |
| Диапазон измеряемых отстроек (несущая >150 МГц) | 0,01 Гц…100 МГц | 0,01 Гц…100 МГц | 0,01 Гц…100 МГц |
| Измеряемые параметры | СПМ ФШ, побочные спектральные составляющие, СКО фазы, паразитная ФМ/ЧМ, джиттер | — | — |
Чувствительность измерения абсолютного фазового шума (опция «МША», отстройка 10 кГц): −172 дБн/Гц на 10 МГц несущей; −155 дБн/Гц на 1 ГГц несущей; −135 дБн/Гц на 10 ГГц несущей.
Модификации (информация для заказа)
| Обозначение | Диапазон частот | Опции | Разъём |
|---|---|---|---|
| ХК6М-07А/1 | 5 МГц…7 ГГц | — | SMA (розетка) |
| ХК6М-26А/1 | 5 МГц…26 ГГц | — | SMA (розетка) |
| ХК6М-40А/1 | 5 МГц…40 ГГц | — | 2,92 мм (розетка) |
| ХК6М-07А/2 | 5 МГц…7 ГГц | «МША» | SMA (розетка) |
| ХК6М-26А/2 | 5 МГц…26 ГГц | «МША» | SMA (розетка) |
| ХК6М-40А/2 | 5 МГц…40 ГГц | «МША» | 2,92 мм (розетка) |
| ХК6М-07А/3 | 5 МГц…7 ГГц | «ПИУ» | SMA (розетка) |
| ХК6М-26А/3 | 5 МГц…26 ГГц | «ПИУ» | SMA (розетка) |
| ХК6М-40А/3 | 5 МГц…40 ГГц | «ПИУ» | 2,92 мм (розетка) |
| ХК6М-07А/4 | 5 МГц…7 ГГц | «МША», «ПИУ» | SMA (розетка) |
| ХК6М-26А/4 | 5 МГц…26 ГГц | «МША», «ПИУ» | SMA (розетка) |
| ХК6М-40А/4 | 5 МГц…40 ГГц | «МША», «ПИУ» |
2,92 мм (розетка) |
Сводка по линейке ХК6М-07 (диапазон 5 МГц…7 ГГц, вход SMA):
| Модификация | «МША» | «ПИУ» | Назначение |
|---|---|---|---|
| ХК6М-07А/1 | — | — | Базовая версия |
| ХК6М-07А/2 | ✓ | — | Максимальная чувствительность измерений |
| ХК6М-07А/3 | — | ✓ | Удалённое управление / автоматизация |
| ХК6М-07А/4 | ✓ | ✓ | Максимальная функциональность (эта карточка) |
