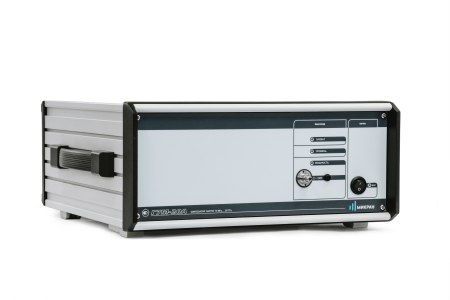

Синтезатор частот Микран Г7М-04/4
Синтезатор частот Г7М-04/4 производства НПФ «Микран» — младшая модель линейки Г7М, работающая в диапазоне от 10 МГц до 4 ГГц, с выходным СВЧ-соединителем тип N (розетка) — опция «11Р». Прибор внесён в Госреестр средств измерений РФ. Модификация /4 — базовая версия (аналог /1, но с разъёмом типа N) без дополнительных аппаратных опций.
Синтезатор Г7М-04 предназначен для формирования непрерывных гармонических сигналов и сигналов с импульсной модуляцией. Область применения — исследование, настройка, испытания и контроль при производстве ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике. Принцип действия синтезатора основан на комбинации прямого цифрового, косвенного с системой ФАПЧ и прямого аналогового методов синтеза частот.
Разъём типа N — распространённый и механически прочный тип СВЧ-соединителя, удобный для лабораторных и производственных задач до 4 ГГц, часто предпочитаемый там, где важна совместимость с существующим парком кабельных сборок и стендового оборудования типа N. Прибор отличается широким диапазоном регулировки мощности выходного сигнала (до +15 дБм), высокой стабильностью частоты и мощности и низким уровнем фазовых шумов — до −120 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц.
Управление осуществляется с помощью персонального компьютера с установленным ПО «Программный комплекс Г7М» по интерфейсу Ethernet; программный интерфейс совместим со стандартами IVI-COM и SCPI, что позволяет управлять синтезатором сторонним ПО и интегрировать его в автоматизированные измерительные комплексы.
Ключевые возможности и режимы работы:
- Формирование сигналов фиксированной частоты и мощности
- Сканирование по частоте с равномерным или логарифмическим шагом
- Сканирование по мощности с равномерным шагом
- Одновременное сканирование по частоте и мощности
- Сканирование по списку частот и мощностей
- Система цифровой синхронизации — стабилизация частоты от внешнего опорного генератора (1, 5, 10 или 100 МГц) или синхронизация внешних устройств от внутреннего опорного генератора
- Применение в качестве источника сигнала гетеродина при измерении параметров смесителей (совместно с анализаторами Р4М, Р2М) или второго сигнала при измерении интермодуляционных искажений (совместно с Р4М, СК4М)
Модель Г7М-04 — единственная в линейке, поддерживающая встроенный импульсный модулятор (опция «ИМА», доступна с разъёмом типа N в модификации Г7М-04/8): длительность фронта/среза импульса менее 10 нс, подавление мощности в паузе более 70 дБ. Для базовой модификации /4 внешняя импульсная модуляция также доступна с модуляторами серии МИ1 (в том числе исполнения с разъёмами типа N: МИ1-18-11-11, МИ1-18-11-11Р, МИ1-18-11Р-11Р).
Технические характеристики Г7М-04/4
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 10 МГц … 4 ГГц |
| Диапазон установки уровня мощности выходного сигнала (без опций) | −20…+15 дБм |
| Погрешность установки уровня мощности, −20…+15 дБм | ±1 дБ |
| КСВН выхода СВЧ | < 2,0 |
| Дискретность установки частоты выходного сигнала | 1 Гц |
| Относительная погрешность установки частоты (внутр. опорный генератор, за 1 год, без опции «ТГА») | ±1×10⁻⁶ |
| Время установления нового значения частоты | < 1 мс |
| Дискретность установки мощности выходного сигнала | 0,1 дБ |
| Время установления нового значения мощности | < 200 мкс |
| Тип выходного соединителя | тип N, розетка (опция «11Р») |
Уровень фазовых шумов, дБн/Гц (диапазон 1…2 ГГц):
| Отстройка | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц |
|---|---|---|---|---|---|---|
| Значение | −80 | −110 | −115 | −115 | −120 | −140 |
Уровень паразитных составляющих (диапазон 0,125…4 ГГц), дБн, не более:
| Тип составляющих | Значение |
|---|---|
| Гармонические | −50 |
| Негармонические (1…2 ГГц / 2…4 ГГц) | −65 / −60 |
Комплектация
Синтезатор частот Г7М-04, кабель Ethernet, кабель питания, программное обеспечение «Программный комплекс Г7М», эксплуатационная документация, транспортировочный кейс, свидетельство о поверке
| Параметр | Значение | |||||||||||
|
Диапазон рабочих частот без опций с опцией «НЧА» |
10 МГц …4 ГГц 10 кГц …4 ГГц |
|||||||||||
|
Диапазон установки уровня мощности выходного сигнала, дБм без опций с опцией «АТА/70» с опцией «АТА/110» |
−20…+15 −90…+15 −130…+15 |
|||||||||||
|
Погрешность установки уровня мощности выходного сигнала, дБ −20…+15 (+13) дБм −20…+7 дБм −90…−20 дБм |
± 1 — ± 1,5 |
|||||||||||
| КСВН выхода СВЧ | < 2,0 | |||||||||||
| Дискретность установки частоты выходного сигнала, Гц | 1 | |||||||||||
|
Относительная погрешность установки частоты при работе от вну- треннего опорного генератора в течение одного года без опции «ТГА» с опцией «ТГА» |
± 1 × 10−6 ± 1 × 10−7 |
|||||||||||
| Время установления нового значения частоты, мс | < 1 | |||||||||||
| Дискретность установки мощности выходного сигнала, дБ | 0,1 | |||||||||||
| Время установления нового значения мощности, мкс | < 200 | |||||||||||
|
Уровень гармонических составляющих, дБн, не более 10 кГц…10 МГц 10…125 МГц 0,125…4 ГГц 4…15 ГГц 15…20 ГГц 20…40 ГГц |
−30 −35 −50 −40 −50 −35 |
|||||||||||
|
Уровень субгармонических составляющих, дБн, не более 10 кГц…2 ГГц 2…15 ГГц 15…40 ГГц |
— −50 −40 |
|||||||||||
|
Уровень негармонических составляющих, дБн, не более 0 кГц…10 МГц 10…125 МГц 125…250 МГц 250…500 МГц 0,5…1 ГГц 1…2 ГГц 2…4 ГГц 4…8 ГГц 8…16 ГГц 16…32 ГГц 32…40 ГГц |
−60 −50 −80 −75 −70 −65 −60 −55 −50 −45 −40 |
|||||||||||
| Встроенный импульсный модулятор (опция «ИМА») | ||||||||||||
| Длительность фронта/среза огибающей радиоимпульса, нс | < 10 | |||||||||||
| Минимальная длительность импульса, нс | 20 | |||||||||||
|
Сжатие длительности радиоимпульса относительно длительности импульса модулирующего сигнала, нс |
< 6 | |||||||||||
| Подавление мощности в паузе, дБ | > 70 | |||||||||||
| Внутренний генератор импульсов (опция «ИМА», опция «ГИП») | ||||||||||||
| Длительность импульсов | 20 нс …3,99999998 с | |||||||||||
| Период повторения импульсов | 40 нс …4 с | |||||||||||
|
Дискретность установки длительности и периода повторения им- пульсов, нс |
10 | |||||||||||
