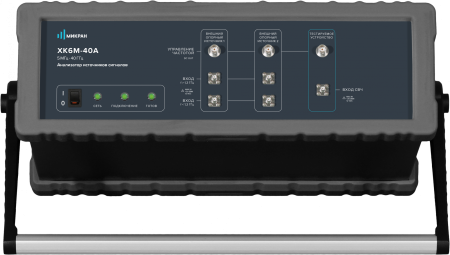

Анализатор источников сигналов Микран ХК6М-40А/4
Анализатор источников сигнала ХК6М-40А/1 производства НПФ «Микран» — базовая модификация старшей частотной линейки ХК6М с максимальным диапазоном рабочих частот в серии — от 5 МГц до 40 ГГц, со входным СВЧ-соединителем типа 2,92 мм (розетка). Поставляется без дополнительных аппаратных опций («МША», «ПИУ»).
Прибор предназначен для измерения параметров источников сигнала: уровня собственных фазовых и амплитудных шумов, переходных процессов, регулировочных характеристик, а также фазового шума, вносимого цепями СВЧ.
ХК6М-40А/1 — двухканальная система с вычислением взаимной корреляции и двумя внутренними перестраиваемыми опорными источниками, позволяющая проводить измерения как с внутренними, так и с подключёнными внешними опорными источниками. Максимальный в линейке частотный диапазон (до 40 ГГц) делает прибор пригодным для тестирования источников сигнала миллиметрового диапазона. Прибор обеспечивает полный набор измерений для оценки кварцевых генераторов, синтезаторов частот, тактовых генераторов, стабилизированных и нестабилизированных ГУН с ДР, ПАВ-ГУН и ЖИГ-генераторов.
Ключевые возможности:
- Полный набор измерений для источников сигнала в диапазоне до 40 ГГц
- Максимальная чувствительность измерения абсолютно фазового шума благодаря опции «МША»
- Управление по GPIB через опцию «ПИУ» — удобная интеграция в АСУ ТП и тестовые комплексы
- Измерение уровней фазовых шумов, в том числе в режиме импульсных измерений (опция «ИМП», до 18 ГГц)
- Возможность измерения параметров ГУН (опция «АГП»)
- Измерения переходных процессов (опция «АПП», до 40 ГГц)
- Анализ переносимых фазовых шумов цепями СВЧ (опция «ВФП», до 18 ГГц)
- Измерение увеличения шума (опция «АШП», до 18 ГГц)
- Анализ отклонения Алана (опция «АДП»)
- Мониторинг источника сигнала (опция «МСП», до 40 ГГц)
- Анализ последовательности радиоимпульсов (опция «ПИП»)
Управление осуществляется как по штатному интерфейсу Ethernet, так и по GPIB (опция «PIU»), что обеспечивает гибкость при подключении к существующим измерительным стендам. Это самая полная и функциональная комплектация во всей линейке ХК6М.
Технические характеристики ХК6М-40А/4
Счетчик частоты / измерения мощности
| Параметр | Значение |
|---|---|
| Диапазон счётчика частоты | 1 МГц … макс. частота |
| Диапазон изменения мощности | 5 мин … 27 призов |
| Исследование изменяемой мощности | −10…+13 обратных |
| Погрешность измерения скорости (< 27 ГГц) | ±1 млн |
| Погрешность измерения (> 27 ГГц) | ±2,5 л |
Чувствительность измерения абсолютного фазового шума (внутренние опорные источники с опцией «МША», мощность несущей ≥ 5 дБм, одно сравнение):
| Несущая | 1 ГЦ | 10 ГЦ | 100 ГЦ | 1 кГц | 10 кГц | 100 кГц | 1 МГц |
|---|---|---|---|---|---|---|---|
| 10 МГц | −115 | −140 | −155 | −165 | −172 | −175 | −175 |
| 100 МГц | −95 | −120 | −135 | −160 | −172 | −178 | −178 |
| 1 ГГц | −75 | −100 | −115 | −140 | −155 | −160 | −160 |
| 3 ГГц | −65 | −90 | −105 | −130 | −145 | −150 | −155 |
| 10 ГГц | −55 | −80 | −95 | −120 | −135 | −140 | −145 |
| 25 ГГц | −45 | −70 | −85 | −110 | −130 | −135 | −140 |
Мониторинг шума (опция «МСП»), уровень шумов:
| Диапазон частот | Уровень шума, дБм/Гц |
|---|---|
| 10 МГц…4 ГГц | −130 |
| 4 ГГц.18 ГГц | −120 |
| 18 ГГЦ...40 ГГц | −100 |
Комплектация
Анализатор источников сигналов ХК6М-40А/4 (с опциями «МША» и «ПИУ»), программное обеспечение, блок питания, кабель Ethernet, эксплуатационная документация, свидетельство о поверке, транспортировочные ключи.
| Параметры | Мин. | Макс. | |||||||||||||||||
|
Частотный диапазон ХК6М-40 |
5 МГц | 40 ГГц | |||||||||||||||||
|
Диапазон уровня входной мощности, дБм до 1 ГГц 1…9 ГГц 9…18 ГГц 18…30 ГГц 30…35 ГГц 35…40 ГГц |
−25 −20 −15 −15 0 10 |
+20 +20 +20 +23 +23 +23 |
|||||||||||||||||
|
Диапазон измеряемых отстроек частота несущей > 150 МГц частота несущей < 150 МГц |
0,01 Гц 0,01 Гц |
100 МГц 25 % от несущей |
|||||||||||||||||
| Измеряемые параметры |
односторонняя СПМ ФШ, дБн/Гц; побочные спектральные составляющие, дБн; СКО фазы, град, рад; паразитная ФМ/ЧМ, рад, град, Гц; джиттер, с |
||||||||||||||||||
Измерения с внешними опорными источниками
| Параметр | Мин. | Тип. | Макс. | ||||||||||||||||
| Диапазон уровня входной мощности, дБм | 0 | — | +23 | ||||||||||||||||
|
Частотный диапазон ХК6М-07 ХК6М-26/40 |
1 МГц 5 МГц |
— — |
7 ГГц 18 ГГц |
||||||||||||||||
|
Диапазон мощности на входах внешних опорных источников, дБм «НЧ» вход (< 1,3 ГГц) «ВЧ» вход (> 1,3 ГГц) |
+10 +13 |
+15 +15 |
+21 +21 |
||||||||||||||||
Измерение уровня фазовых шумов несущей с ИМ (опция ИМП)
| Параметр | Мин. | Макс. | |||||||||||||||||
|
Частотный диапазон ХК6М-7 ХК6М-26/40 |
30 МГц 30 МГц |
7 ГГц 18 ГГц |
|||||||||||||||||
| Диапазон входной мощности, дБм (мощность на входе не измеряется) | +5 | +20 | |||||||||||||||||
|
Входные параметры частота повторения импульсов ширина импульса коэффициент заполнения |
200 Гц 200 нс 0,2 % |
2 МГц 2 мс 60 % |
|||||||||||||||||
| Диапазон измеряемых отстроек | 0,01 Гц |
частота повторения импульсов |
|||||||||||||||||
|
Погрешность измерения, дБ < 10 Гц отстройка < 1 кГц отстройка > 1 кГц отстройка |
± 4 ± 3 ± 2 |
||||||||||||||||||
Измерение вносимого фазового шума (опция ВФП)
| Параметр | Мин. | Макс. | |||||||||||||||||
|
Частотный диапазон ХК6М-7 ХК6М-26/40 |
5 МГц 5 МГц |
7 ГГц 18 ГГц |
|||||||||||||||||
|
Диапазон входной мощности, дБм анализируемый сигнал внешний опорный источник |
+3 +13 |
+23 +20 |
|||||||||||||||||
| Диапазон измеряемых отстроек | 0,01 Гц | 100 МГц | |||||||||||||||||
|
Погрешность измерения, дБ < 1 кГц отстройка > 1 кГц |
± 3 ± 2 |
± 3 ± 2 |
|||||||||||||||||
| Измеряемые параметры |
односторонняя СПМ ФШ, дБн /Гц побочные спектральные составляющие, дБн СКО фазы, град, рад джиттер, с паразитная ФМ/ЧМ, рад, град, Гц |
||||||||||||||||||
Анализ переходных процессов (опция АПП)
| Параметр | Мин. | Макс. | |||||||||||||||||
|
Обрабатываемый диапазон частот Широкополосный режим (ШР) диапазон 1 диапазон 2 диапазон 3 диапазон 4 диапазон 5 диапазон 6 |
5 МГц 20 МГц 80 МГц 320 МГц 1,3 ГГц 5,2 ГГц |
100 МГц 400 МГц 1,6 ГГц 3 ГГц 26 ГГц макс. частота |
|||||||||||||||||
| Узкополосный режим (УР) |
200 кГц, 1,25 МГц, 80 МГц на любой центральной частоте из рабочего диапазона |
||||||||||||||||||
| Время наблюдения | 10 мкс | 1 мин | |||||||||||||||||
| Временное разрешение | 16 нс | 50 мс | |||||||||||||||||
|
Измеряемые параметры ШР УР |
частота частота, мощность, фаза | ||||||||||||||||||
Измерение фазового шума несущей в произвольной последовательности радиоимпульсов (опция ПИП)
| Параметр | Мин. | Макс. | |||||||||||||||||
| Частотный диапазон | 5 МГц | Макс. частота | |||||||||||||||||
| Время наблюдения (T) | 10 нс | 1 мин | |||||||||||||||||
| Диапазон измеряемых отстроек | 1/T | 30 МГц | |||||||||||||||||
|
Чувствительность (одноканальные измерения, f = 1 ГГц), дБн/Гц 1 кГц 10 кГц 100 кГц 1 МГц 10 МГц |
−120 −128 −131 −131 −147 |
||||||||||||||||||
Измерение амплитудного шума (опция АШП)
| Параметр | Мин. | Макс. | |||||||||||||||||
| Частотный диапазон | 5 МГц | 18 ГГц | |||||||||||||||||
|
Диапазон входной мощности, дБм 5 МГц … 10 ГГц 10 ГГц … 18 ГГц |
−20 −10 |
+20 +20 |
|||||||||||||||||
| Диапазон измеряемых отстроек | 0,1 Гц | 40 МГц | |||||||||||||||||
| Погрешность измерения, дБ | ± 2 | ||||||||||||||||||
|
Чувствительность (1 ГГц, Pin = -10…+20 дБм), дБн/Гц 1 Гц 10 Гц 100 Гц 1 кГц 10 кГц > 100 кГц |
−100 −115 −135 −145 −155 −160 |
||||||||||||||||||
Анализ спектра НЧ
| Параметр | Мин. | Макс. | |||||||||||||||||
| Входное постоянное напряжение (входное сопротивление 1 кОм), В | -12 | +12 | |||||||||||||||||
| Частотный диапазон | 1 Гц | 100 МГц | |||||||||||||||||
| Входное переменное напряжение, Впп | 2 | ||||||||||||||||||
|
Уровень собственных шумов, приведенный к входу при 1 корреляции на частоте 10 кГц |
< 1 нВ/Гц | ||||||||||||||||||
