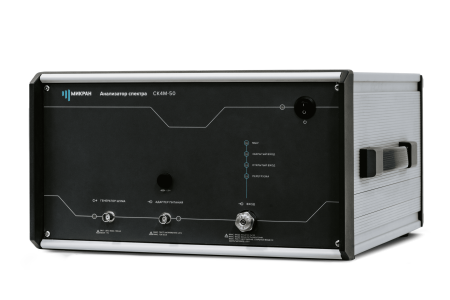

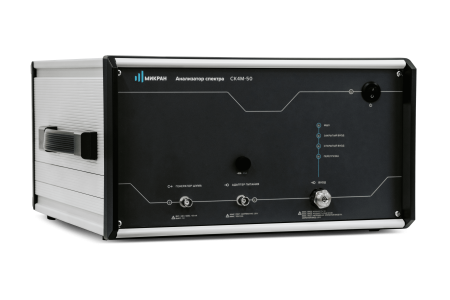

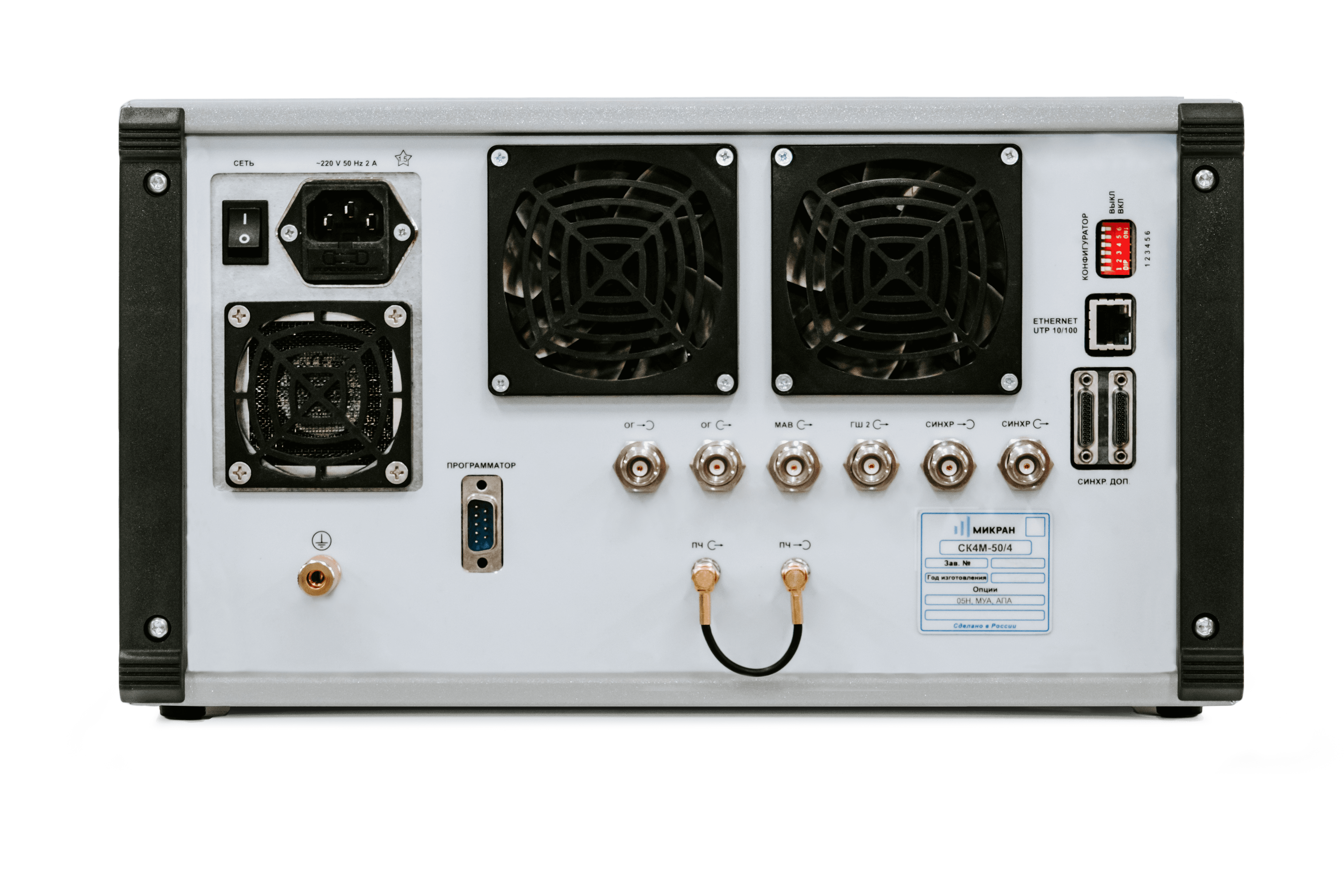

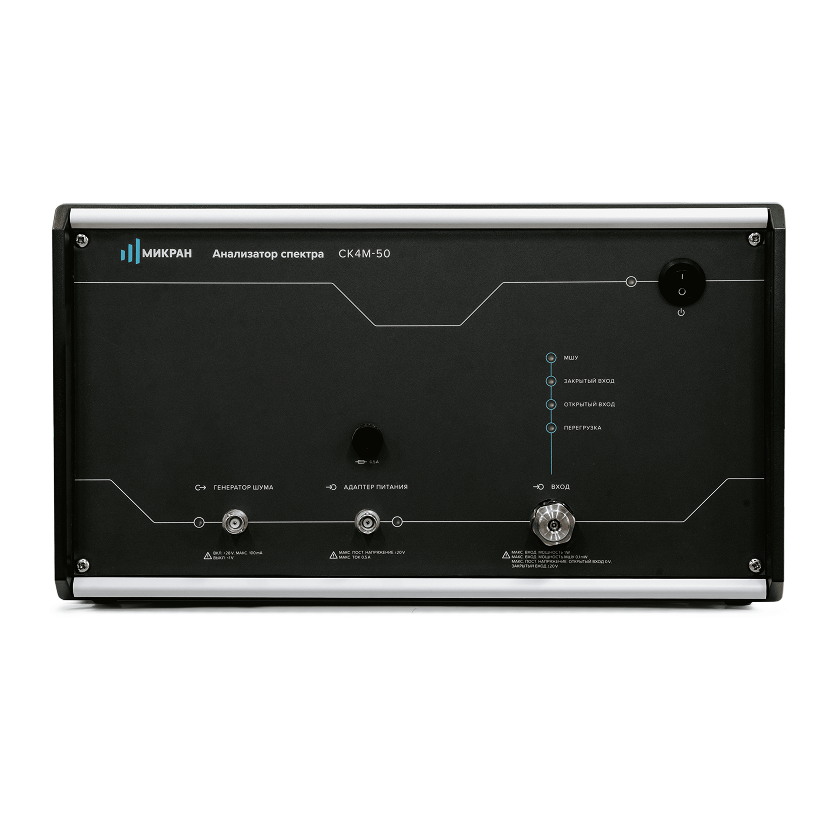

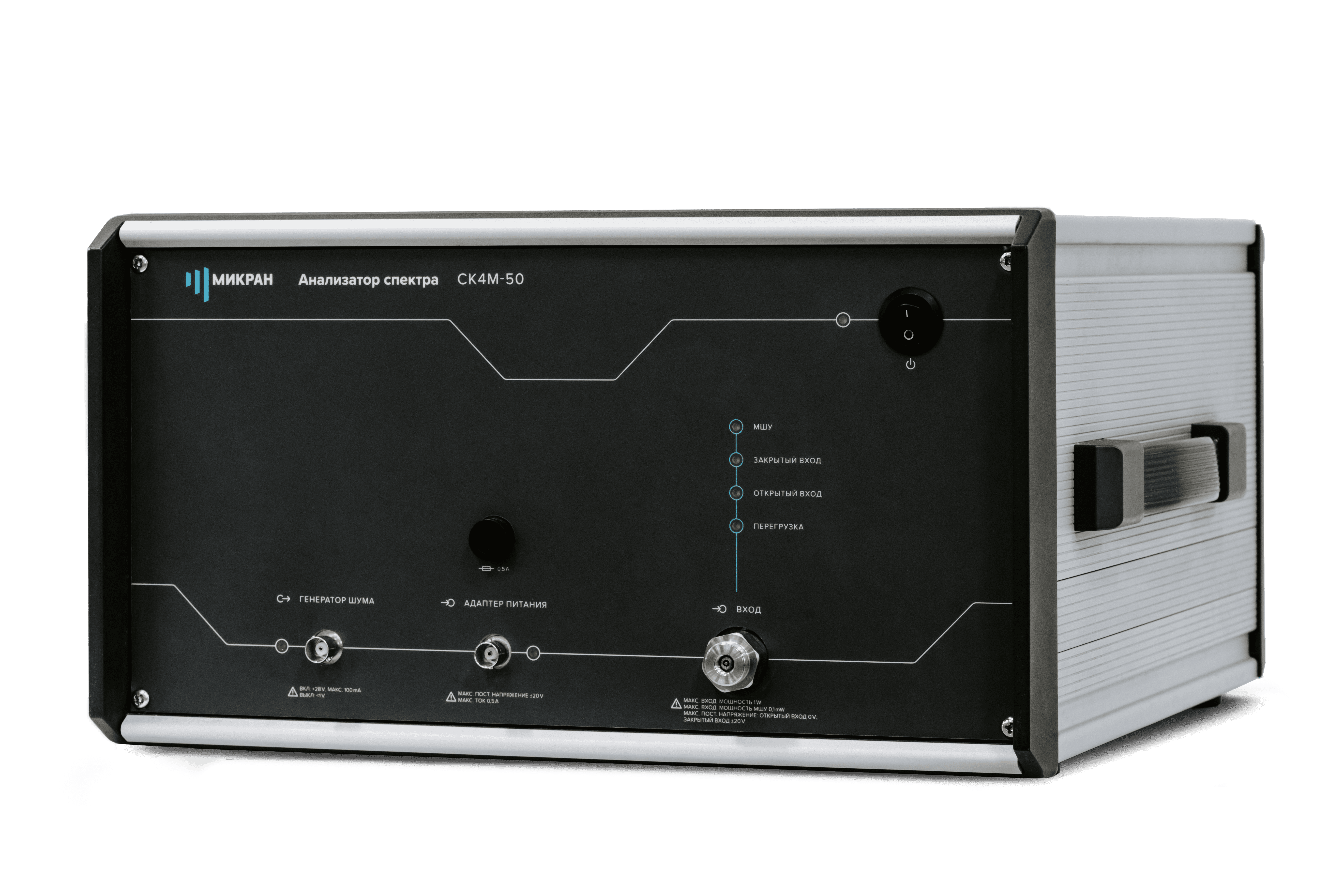

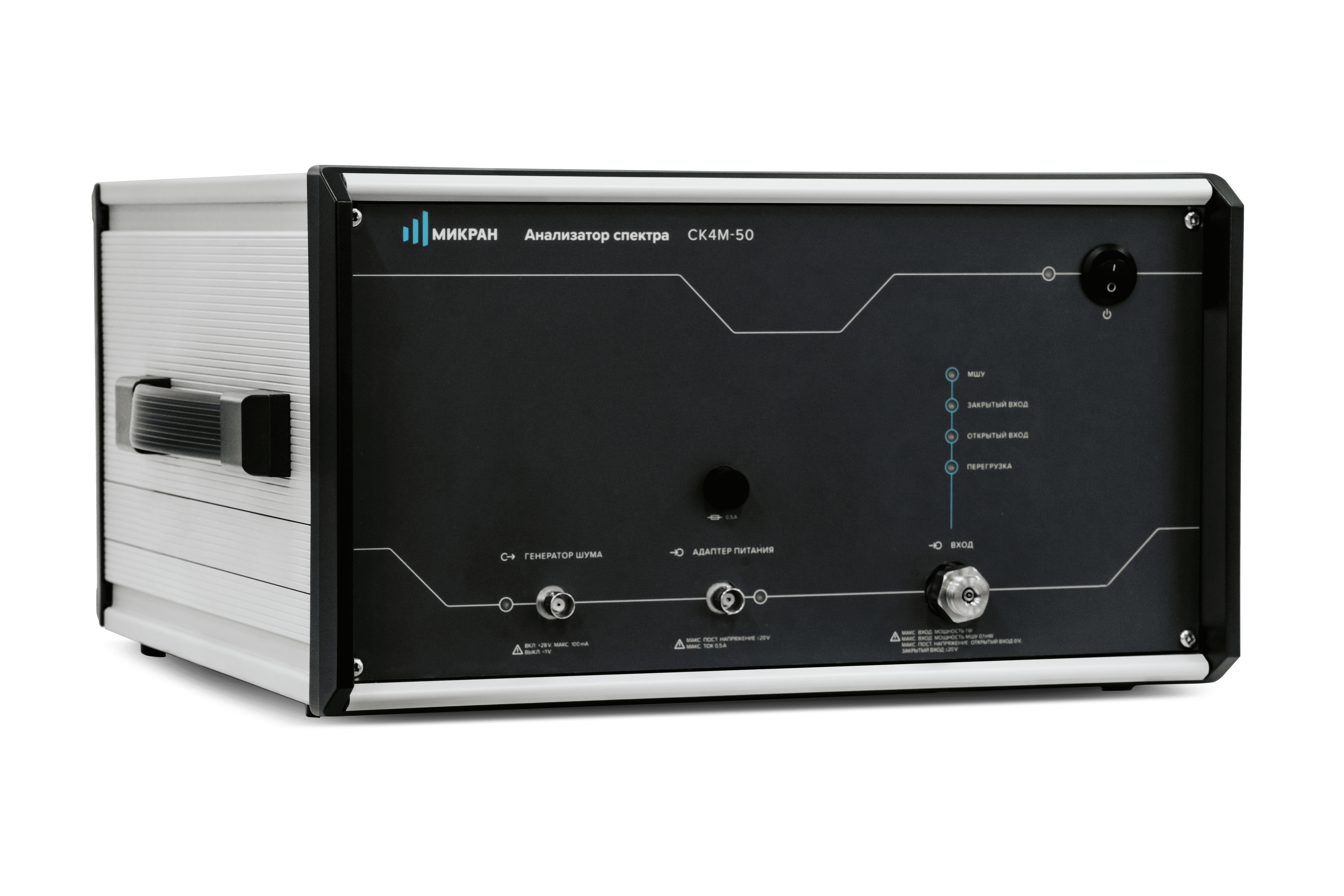

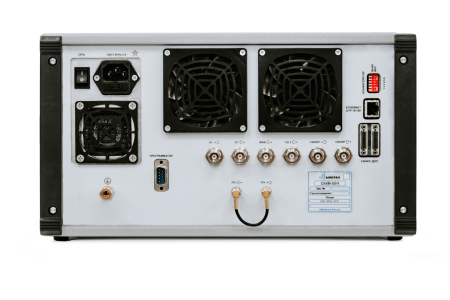

Анализатор спектра Микран СК4М-18/7
Анализатор спектра СК4М-18А/7 производства НПФ «Микран» — модель линейки СК4М-18А, работающая в диапазоне от 100 Гц до 20 ГГц (от 20 МГц с включённой опцией), с входным СВЧ-соединителем тип NMD 3,5 мм (вилка) — опция «13Н», и встроенной аппаратной опцией «АПА» — отключаемый адаптер питания. Прибор внесён в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ).
Анализатор спектра СК4М-18А предназначен для измерения уровней и частот гармонических составляющих спектра периодических сигналов, а также спектральной плотности мощности стационарных случайных процессов. Применение линейного тракта с широким динамическим диапазоном, выполненного по супергетеродинной схеме с синтезированными гетеродинами, в сочетании с блоком цифровой обработки сигнала промежуточной частоты позволяет решать широкий круг задач при исследовании, разработке, производстве и эксплуатации современных радиоэлектронных устройств.
Опция «АПА» устанавливает на вход анализатора отключаемый адаптер питания со встроенным разделительным конденсатором. Наличие опции позволяет подавать напряжение питания до ±20 В и ток до 500 мА на исследуемые усилители и конвертеры непосредственно через центральный проводник входного СВЧ-соединителя, а также защищает входные цепи прибора от постоянного напряжения до ±20 В. Это удобно при работе с активными СВЧ-модулями, требующими питания по коаксиальному тракту (МШУ, конвертеры), без необходимости подключения дополнительных источников питания или адаптеров смещения. Включение опции повышает нижнюю рабочую частоту анализатора до 20 МГц. Разъём NMD 3,5 мм расширяет верхнюю границу рабочего диапазона до 20 ГГц (против 18 ГГц у модификаций с разъёмом N, опция «11Р») при сохранении прецизионных параметров тракта.
Управление осуществляется с помощью персонального компьютера с установленным ПО «Graphit СК4М» по интерфейсу Ethernet. Система цифровой синхронизации обеспечивает совместную работу анализатора с другими приборами. Возможность управления через команды SCPI с помощью программного драйвера позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы.
Ключевые особенности:
- Диапазон рабочих частот 20 МГц…20 ГГц (с включённой опцией «АПА»)
- Встроенный отключаемый адаптер питания — подача до ±20 В, до 500 мА на исследуемое устройство через СВЧ-вход, защита входных цепей прибора
- Уровень точки пересечения 3-го порядка > +20 дБм
- Низкие собственные шумы < −135 дБм/Гц (гарантированное значение, 18…20 ГГц)
- Встроенный опорный генератор с высокой точностью установки частоты ±1×10⁻⁷ Гц
- Широкий набор разрешающих фильтров ПЧ (ФПЧ) от 1 Гц до 10 МГц
Функциональность ПО «Graphit СК4М»: удобный пользовательский интерфейс, гибкая система создания отчётов, сохранение/загрузка профилей, редактор формул для операций с трассами, многофункциональная система маркеров, построение спектрограмм, режим «Люминофор» для визуализации быстрых изменений спектра и режим «Тепловая карта» для оценки частоты появления спектральных составляющих.
Технические характеристики СК4М-18А/7
| Параметр | Гарантированное значение | Типичное значение |
|---|---|---|
| Диапазон рабочих частот (опции «13Н», «АПА») | 20 МГц … 20 ГГц | — |
| Погрешность частоты внутреннего опорного генератора | ±1×10⁻⁷ | — |
| Остаточная ЧМ на частоте 1 ГГц | < 1 Гц/сек | — |
| Диапазон измерения уровней сигнала (100 МГц) | от (средний уровень шума +6 дБ) до +30 дБм | — |
| Макс. уровень входного сигнала (аттен. ≥10 дБ) | +30 дБм | — |
| Напряжение питания через СВЧ-вход (опция «АПА») | до ±20 В, ток до 500 мА | — |
| Номинальное входное сопротивление | 50 Ом | — |
| КСВН СВЧ-входа (10 МГц…20 ГГц, без «МУА») | не более 2,0 | — |
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц:
| Отстройка | 1 кГц | 10 кГц | 100 кГц | 1 МГц |
|---|---|---|---|---|
| Гарантированное | −110 | −115 | −120 | −135 |
| Типичное | −115 | −124 | −128 | −138 |
Средний уровень собственных шумов (без опции «МУА»), приведённый к полосе 1 Гц, дБм:
| Диапазон частот | Гарантированное | Типичное |
|---|---|---|
| 1…3,2 ГГц | −145 | −150 |
| 3,2…14 ГГц | −140 | −148 |
| 14…18 ГГц | −137 | −146 |
| 18…20 ГГц | −135 | −145 |
Для частот ниже 20 МГц измерения недоступны при включённой опции «АПА» — нижняя рабочая частота повышена до 20 МГц.
Интермодуляционные искажения и гармоники (без опции «МУА»), не менее:
| Параметр | Гарантированное | Типичное |
|---|---|---|
| Интермодуляционные искажения 3-го порядка (TOI), дБм | 15 | 20 |
| Уровень помех от гармоник 2-го порядка (SHI), дБм | 90 | 100 |
Полосы пропускания фильтра ПЧ (ФПЧ): от 1 Гц до 10³ Гц с шагом 1; 2; 3; 5; 7; от 10³ Гц до 10⁷ Гц (10 МГц) с шагом 1; 3; специальные фильтры 140 Гц и 6 366 Гц.
Комплектация
Анализатор спектра СК4М-18А (с опцией «АПА»), кабель Ethernet, кабель питания, программный комплекс СК4М, эксплуатационная документация, транспортировочный кейс.
| Параметр | Гарант. значение | Типичное значение | ||||||||
|
Диапазон рабочих частот СК4М−18 с опцией «11Р» с опцией «13Н» |
100 Гц …18 ГГц 100 Гц …20 ГГц |
|||||||||
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора за год | ± 1 × 10−7 | |||||||||
|
Уровень фазовых шумов, на частоте 1 ГГц при отстройке частоты, дБн/Гц 10 Гц 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц 10 МГц |
— — −110 −115 −120 −135 −145 |
−60 −95 −115 −120 −125 −150 −160 |
||||||||
| Остаточная ЧМ на частоте 1 ГГц, Гц/сек | < 1 | |||||||||
| Селективные фильтры, полосы пропускания по уровню −3 дБ |
от 1 Гц до 103 Гц с шагом 1; 2; 3; 5; 7, от 103 Гц до 107 Гц с шагом 1; 3, специальные фильтры 140 Гц и 6 366 Гц |
|||||||||
| Пределы допускаемой абсолютной погрешности переключения ФПЧ относительно опорной полосы ФПЧ 3 МГц, 1 Гц …10 МГц, дБ | ± 0,1 | ± 0,05 | ||||||||
|
Пределы допускаемой относительной погрешности установки полос фильтра ПЧ (ФПЧ) по уровню −3 дБ, % 1 Гц …1 кГц 3 кГц …300 кГц 1…3 МГц 10 МГц |
± 5 ± 10 ± 15 — |
± 1 ± 6 ± 12 ± 15 |
||||||||
| Диапазон измерения уровней сигналов, дБм | −130...+30 | |||||||||
|
Максимальный уровень входного сигнала постоянное напряжение, В синусоидальный сигнал (вх. атт = 0 дБ), дБм синусоидальный сигнал (вх. атт > 10 дБ), дБм |
0 (± 20 при закрытом входе) +20 +30 |
|||||||||
| Пределы допускаемой абсолютной погрешности измерения мощности 1 на частоте 100 МГц уровня −30 дБм, дБ | ± 0,2 | ± 0,1 | ||||||||
| Погрешности измерения уровня из−за нелинейности шкалы на фиксированной частоте 2 100 МГц, дБ | ± 0,1 | ± 0,02 | ||||||||
| Пределы допускаемой абсолютной погрешности установки опорного уровня на фиксированной частоте 100 МГц, дБ | ± 0,2 | ± 0,1 | ||||||||
|
Максимальная неравномерность относительной амплитудно−частотной характеристики (АЧХ) относительно опорной частоты 100 МГц, при входном аттенюаторе 10 дБ, дБ 100 Гц …19 МГц 19 МГц …3,2 ГГц 3,2…9 ГГц 9…20 ГГц 20…50 ГГц |
± 1 ± 0,75 ± 1,5 ± 2,0 — |
± 0,5 ± 0,5 ± 1,0 ± 1,5 ± 2,5 |
||||||||
| Пределы допуск. погрешности измерений уровня из−за переключения ослабления входного аттенюатора на фиксированной частоте 100 МГц, дБ | ± 0,3 | ± 0,1 | ||||||||
|
Средний уровень собственных шумов, приведенный к полосе 1 Гц, дБм без опции «МУА» 10 кГц …20 МГц 20 МГц …3,2 ГГц 3,2…9 ГГц 9…20 ГГц 20…26,5 ГГц 26,5…40 ГГц 40…44 ГГц 44…50 ГГц с опцией «МУА» 20 МГц …3,2 ГГц 3,2…9 ГГц 9…20 ГГц 20…26,5 ГГц 26,5…40 ГГц 40…44 ГГц 44…50 ГГц |
−140 −148 −138 −133 — — — — −164 −162 −160 — — — — |
−155 −153 −142 −138 −130 −125 −125 −125 −167 −166 −164 −155 −150 −150 −150 |
||||||||
|
Интермодуляционные искажения третьего порядка, дБм без опции «МУА» 3 от 20 МГц до 3,2 ГГц от 3,2 до 20 ГГц от 20 до 50 ГГц c опцией «МУА» 4 от 20 МГц до 3,2 ГГц от 3,2 до 20 ГГц от 20 до 50 ГГц |
15 15 — −20 −20 — |
20 20 20 −10 −10 −10 |
||||||||
|
Уровень помех, обусловленный гармоническими искаж. второго порядка, дБм без опции «МУА» 5 от 2 до 9 ГГц от 10 до 25 ГГц с опцией «МУА» 6 от 2 до 9 ГГц от 10 до 25 ГГц |
90 — −5 — |
100 100 5 5 |
||||||||
| Номинальное значение входного сопротивления, Ом | 50 | |||||||||
| КСВН входа в диапазоне частот от 10 МГц до 20 ГГц (вх. атт. = 10 дБ) | < 2,0 | |||||||||
1 Для вход. аттенюатора 10 дБ и фильтра ПЧ 10 кГц.
2 Для вход. аттенюатора 10 дБ, при значении вход. сигнала от 10 дБм до −90 дБм.
3 Для двух сигналов с уровнем −10 дБм и разнесением по частоте более 5 кратной ширины полосы ФПЧ, при вход. аттенюаторе 0 дБ.
4 Для двух сигналов с уровнем −30 дБм и разнесением по частоте более 5 кратной ширины полосы ФПЧ, при вход. аттенюаторе 0 дБ.
5 Выражено в виде точки пересечения второго порядка (SHI), при вход. аттенюаторе 0 дБ, при уровне сигнала на входе −10 дБм.
6 Выражено в виде точки пересечения второго порядка (SHI), при вход. аттенюаторе 0 дБ, при уровне сигнала на входе −50 дБм.
