Анализатор спектра Микран СК4М-18/6

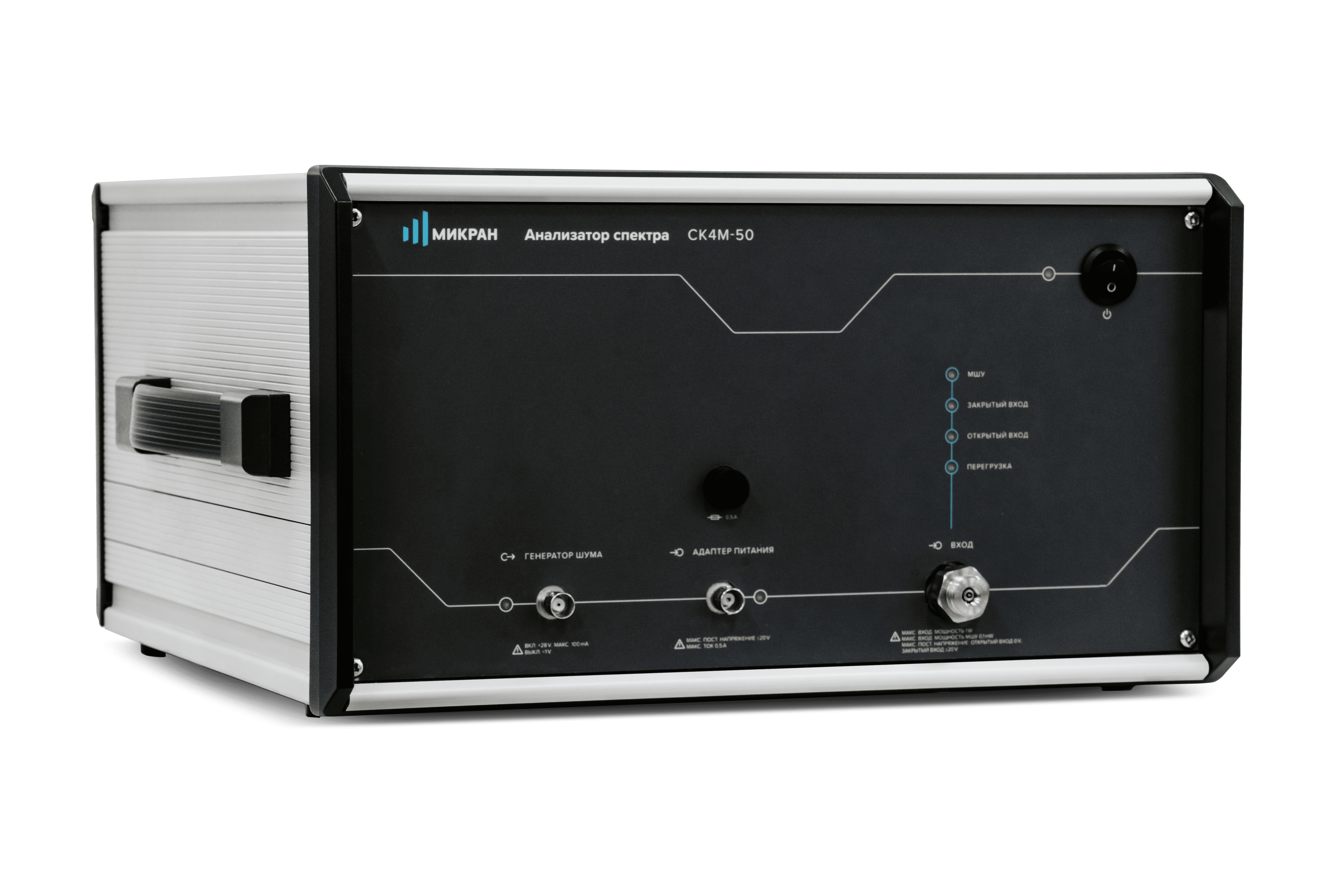

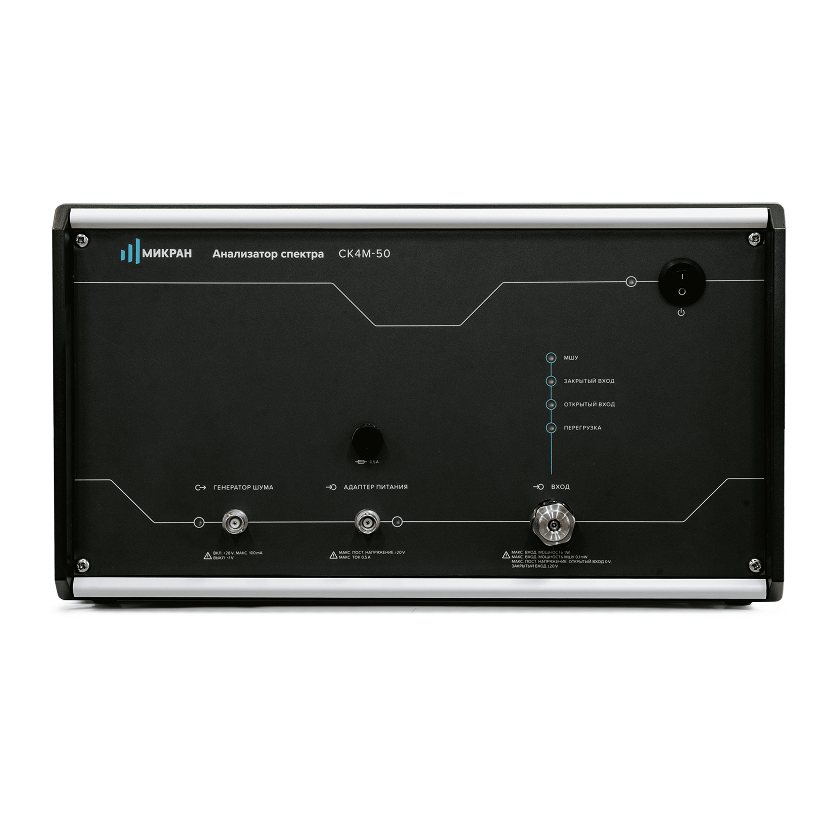

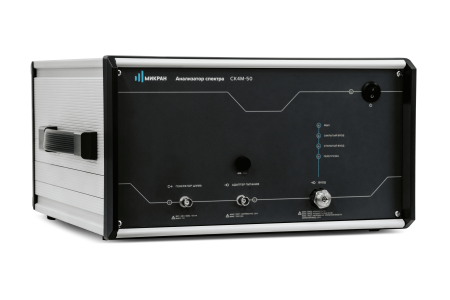

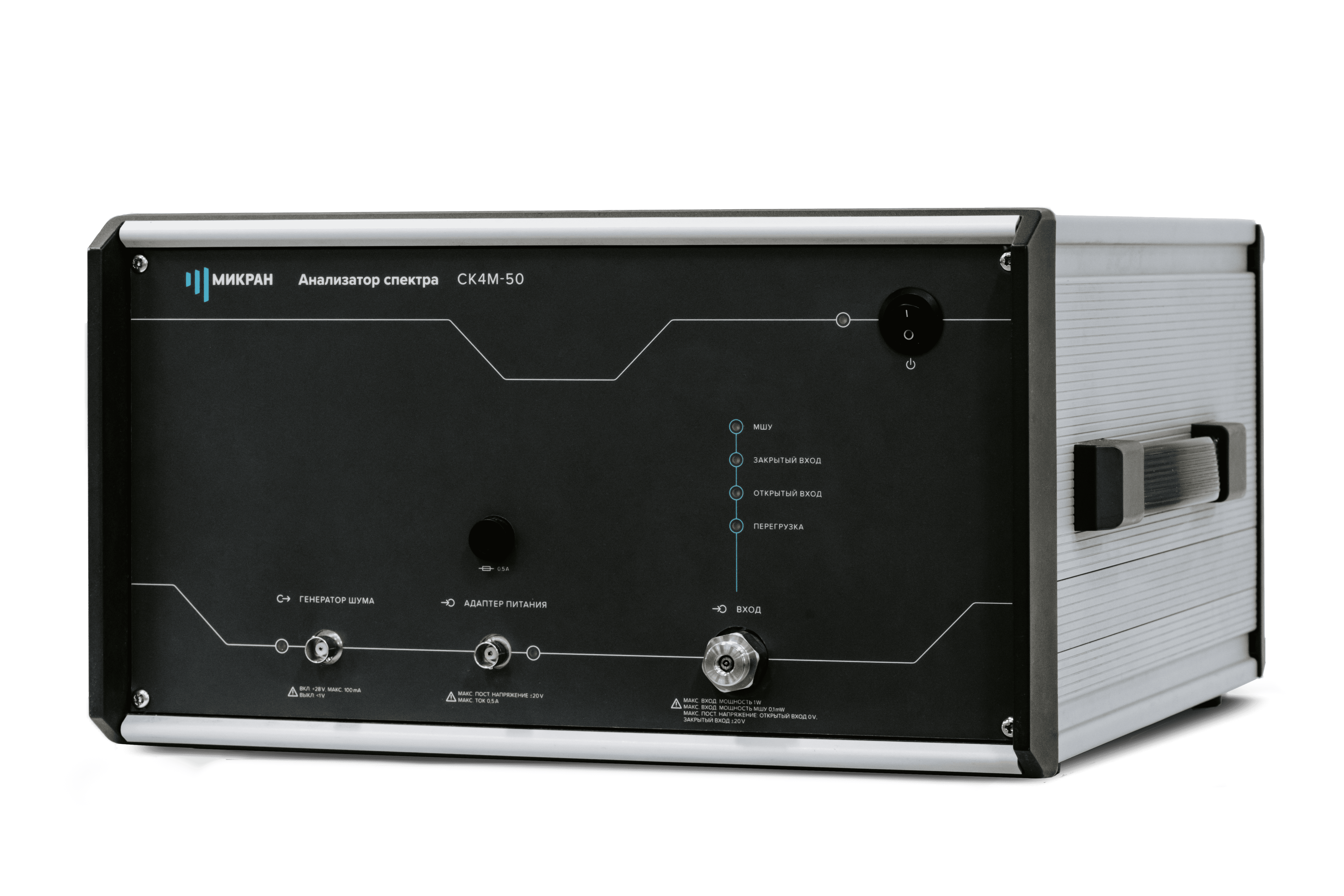

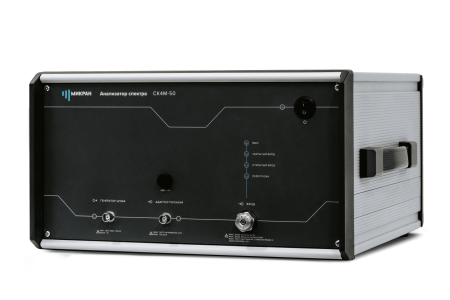

Анализатор спектра СК4М-18А/6 производства НПФ «Микран» — модель линейки СК4М-18А, работающая в диапазоне от 100 Гц до 20 ГГц, с входным СВЧ-соединителем тип NMD 3,5 мм (вилка) — опция «13Н», и встроенной аппаратной опцией «МУА» — отключаемый малошумящий усилитель. Прибор внесён в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ).
Анализатор спектра СК4М-18А предназначен для измерения уровней и частот гармонических составляющих спектра периодических сигналов, а также спектральной плотности мощности стационарных случайных процессов. Применение линейного тракта с широким динамическим диапазоном, выполненного по супергетеродинной схеме с синтезированными гетеродинами, в сочетании с блоком цифровой обработки сигнала промежуточной частоты позволяет решать широкий круг задач при исследовании, разработке, производстве и эксплуатации современных радиоэлектронных устройств.
Опция «МУА» устанавливает в тракт прибора отключаемый малошумящий усилитель, который улучшает собственные шумы прибора до уровня < −164 дБм/Гц (гарантированное значение на 20 МГц…3,2 ГГц; до −167 дБм/Гц типичное). Кроме того, наличие этой опции расширяет возможности измерения коэффициента шума радиотехнических устройств — рекомендуется для работы совместно с программной опцией «ИКШ» и генератором шума (приобретается отдельно). Разъём NMD 3,5 мм расширяет верхнюю границу рабочего диапазона до 20 ГГц (против 18 ГГц у модификаций с разъёмом N, опция «11Р») при сохранении прецизионных параметров тракта.

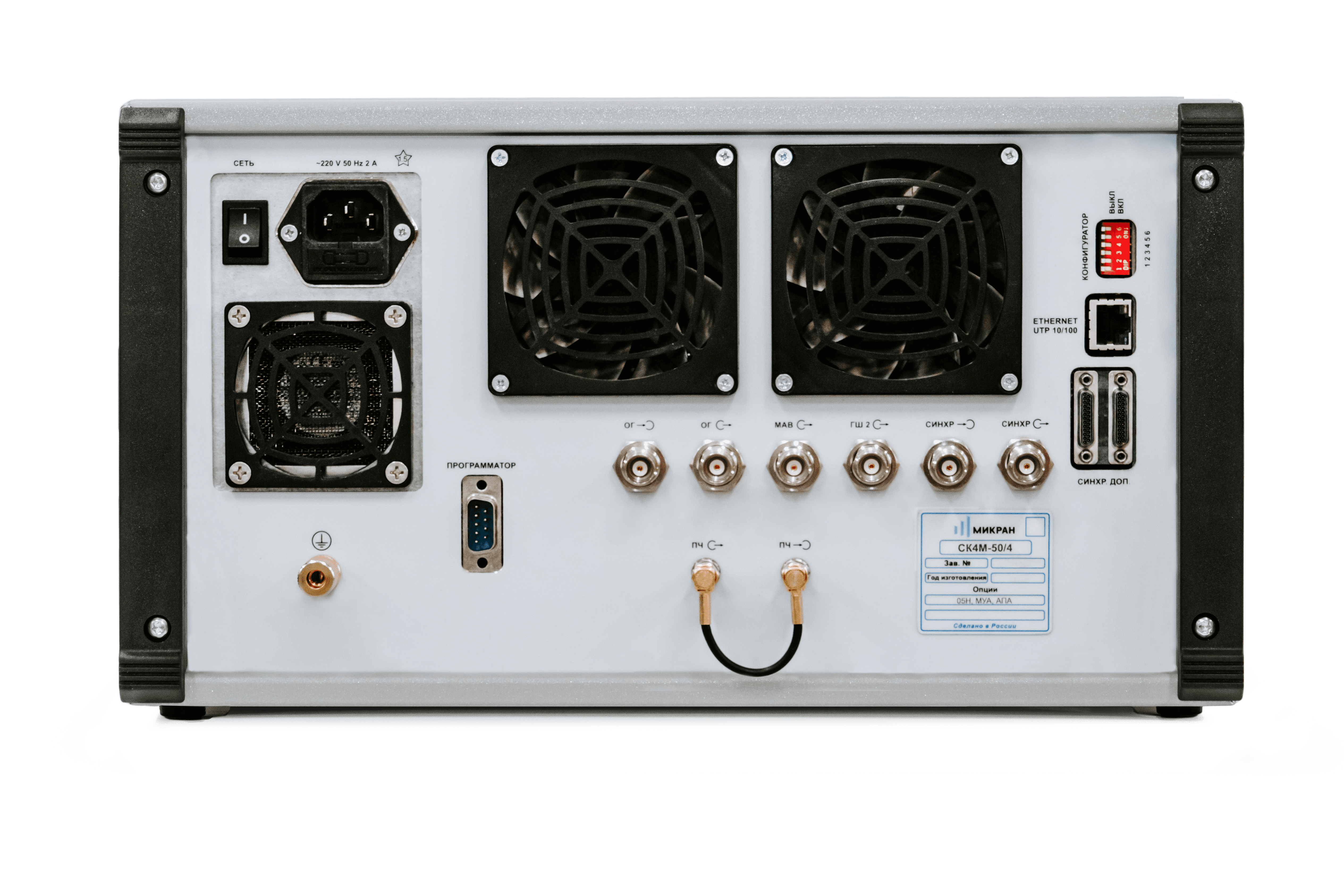

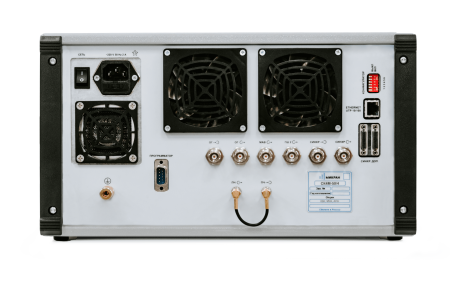

Управление осуществляется с помощью персонального компьютера с установленным ПО «Graphit СК4М» по интерфейсу Ethernet. Система цифровой синхронизации обеспечивает совместную работу анализатора с другими приборами. Возможность управления через команды SCPI с помощью программного драйвера позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы.
Ключевые особенности:
- Диапазон рабочих частот до 20 ГГц
- Расширенная чувствительность благодаря опции «МУА»: собственные шумы до < −164 дБм/Гц (гарантированное), до −167 дБм/Гц типичное на 20 МГц…3,2 ГГц
- Расширенные возможности измерения коэффициента шума радиотехнических устройств (опция «ИКШ»)
- Встроенный опорный генератор с высокой точностью установки частоты ±1×10⁻⁷ Гц
- Широкий набор разрешающих фильтров ПЧ (ФПЧ) от 1 Гц до 10 МГц
Функциональность ПО «Graphit СК4М»: удобный пользовательский интерфейс, гибкая система создания отчётов, сохранение/загрузка профилей, редактор формул для операций с трассами, многофункциональная система маркеров, построение спектрограмм, режим «Люминофор» для визуализации быстрых изменений спектра и режим «Тепловая карта» для оценки частоты появления спектральных составляющих.
Технические характеристики СК4М-18А/6
| Параметр | Гарантированное значение | Типичное значение |
|---|---|---|
| Диапазон рабочих частот (опция «13Н») | 100 Гц … 20 ГГц | — |
| Погрешность частоты внутреннего опорного генератора | ±1×10⁻⁷ | — |
| Остаточная ЧМ на частоте 1 ГГц | < 1 Гц/сек | — |
| Диапазон измерения уровней сигнала (100 МГц) | от (средний уровень шума +6 дБ) до +30 дБм | — |
| Макс. уровень входного сигнала (аттен. ≥10 дБ) | +30 дБм | — |
| Номинальное входное сопротивление | 50 Ом | — |
| КСВН СВЧ-входа (10 МГц…20 ГГц, с «МУА», без внешнего предусилителя) | не более 2,1 | — |
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц:
| Отстройка | 1 кГц | 10 кГц | 100 кГц | 1 МГц |
|---|---|---|---|---|
| Гарантированное | −110 | −115 | −120 | −135 |
| Типичное | −115 | −124 | −128 | −138 |
Средний уровень собственных шумов (с опцией «МУА»), приведённый к полосе 1 Гц, дБм:
| Диапазон частот | Гарантированное | Типичное |
|---|---|---|
| 20 МГц…3,2 ГГц | −164 | −167 |
| 3,2…14 ГГц | −162 | −166 |
| 14…25 ГГц | −160 | −165 |
Интермодуляционные искажения и гармоники (с опцией «МУА», уровень сигнала на входе −30 дБм), не менее:
| Параметр | Гарантированное | Типичное |
|---|---|---|
| Интермодуляционные искажения 3-го порядка (TOI), дБм | −20 | −10 |
| Уровень помех от гармоник 2-го порядка (SHI), дБм | −5 | 5 |
Полосы пропускания фильтра ПЧ (ФПЧ): от 1 Гц до 10³ Гц с шагом 1; 2; 3; 5; 7; от 10³ Гц до 10⁷ Гц (10 МГц) с шагом 1; 3; специальные фильтры 140 Гц и 6 366 Гц.
Комплектация
Анализатор спектра СК4М-18А (с опцией «МУА»), кабель Ethernet, кабель питания, программный комплекс СК4М, эксплуатационная документация, транспортировочный кейс.
| Параметр | Гарант. значение | Типичное значение | ||||||||
|
Диапазон рабочих частот СК4М−18 с опцией «11Р» с опцией «13Н» |
100 Гц …18 ГГц 100 Гц …20 ГГц |
|||||||||
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора за год | ± 1 × 10−7 | |||||||||
|
Уровень фазовых шумов, на частоте 1 ГГц при отстройке частоты, дБн/Гц 10 Гц 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц 10 МГц |
— — −110 −115 −120 −135 −145 |
−60 −95 −115 −120 −125 −150 −160 |
||||||||
| Остаточная ЧМ на частоте 1 ГГц, Гц/сек | < 1 | |||||||||
| Селективные фильтры, полосы пропускания по уровню −3 дБ |
от 1 Гц до 103 Гц с шагом 1; 2; 3; 5; 7, от 103 Гц до 107 Гц с шагом 1; 3, специальные фильтры 140 Гц и 6 366 Гц |
|||||||||
| Пределы допускаемой абсолютной погрешности переключения ФПЧ относительно опорной полосы ФПЧ 3 МГц, 1 Гц …10 МГц, дБ | ± 0,1 | ± 0,05 | ||||||||
|
Пределы допускаемой относительной погрешности установки полос фильтра ПЧ (ФПЧ) по уровню −3 дБ, % 1 Гц …1 кГц 3 кГц …300 кГц 1…3 МГц 10 МГц |
± 5 ± 10 ± 15 — |
± 1 ± 6 ± 12 ± 15 |
||||||||
| Диапазон измерения уровней сигналов, дБм | −130...+30 | |||||||||
|
Максимальный уровень входного сигнала постоянное напряжение, В синусоидальный сигнал (вх. атт = 0 дБ), дБм синусоидальный сигнал (вх. атт > 10 дБ), дБм |
0 (± 20 при закрытом входе) +20 +30 |
|||||||||
| Пределы допускаемой абсолютной погрешности измерения мощности 1 на частоте 100 МГц уровня −30 дБм, дБ | ± 0,2 | ± 0,1 | ||||||||
| Гарант. значение | Типичное значение | |||||||||
| Погрешности измерения уровня из−за нелинейности шкалы на фиксированной частоте 2 100 МГц, дБ | ± 0,1 | ± 0,02 | ||||||||
| Пределы допускаемой абсолютной погрешности установки опорного уровня на фиксированной частоте 100 МГц, дБ | ± 0,2 | ± 0,1 | ||||||||
|
Максимальная неравномерность относительной амплитудно−частотной характеристики (АЧХ) относительно опорной частоты 100 МГц, при входном аттенюаторе 10 дБ, дБ 100 Гц …19 МГц 19 МГц …3,2 ГГц 3,2…9 ГГц 9…20 ГГц 20…50 ГГц |
± 1 ± 0,75 ± 1,5 ± 2,0 — |
± 0,5 ± 0,5 ± 1,0 ± 1,5 ± 2,5 |
||||||||
| Пределы допуск. погрешности измерений уровня из−за переключения ослабления входного аттенюатора на фиксированной частоте 100 МГц, дБ | ± 0,3 | ± 0,1 | ||||||||
|
Средний уровень собственных шумов, приведенный к полосе 1 Гц, дБм без опции «МУА» 10 кГц …20 МГц 20 МГц …3,2 ГГц 3,2…9 ГГц 9…20 ГГц 20…26,5 ГГц 26,5…40 ГГц 40…44 ГГц 44…50 ГГц с опцией «МУА» 20 МГц …3,2 ГГц 3,2…9 ГГц 9…20 ГГц 20…26,5 ГГц 26,5…40 ГГц 40…44 ГГц 44…50 ГГц |
−140 −148 −138 −133 — — — — −164 −162 −160 — — — — |
−155 −153 −142 −138 −130 −125 −125 −125 −167 −166 −164 −155 −150 −150 −150 |
||||||||
|
Интермодуляционные искажения третьего порядка, дБм без опции «МУА» 3 от 20 МГц до 3,2 ГГц от 3,2 до 20 ГГц от 20 до 50 ГГц c опцией «МУА» 4 от 20 МГц до 3,2 ГГц от 3,2 до 20 ГГц от 20 до 50 ГГц |
15 15 — −20 −20 — |
20 20 20 −10 −10 −10 |
||||||||
|
Уровень помех, обусловленный гармоническими искаж. второго порядка, дБм без опции «МУА» 5 от 2 до 9 ГГц от 10 до 25 ГГц с опцией «МУА» 6 от 2 до 9 ГГц от 10 до 25 ГГц |
90 — −5 — |
100 100 5 5 |
||||||||
| Номинальное значение входного сопротивления, Ом | 50 | |||||||||
| КСВН входа в диапазоне частот от 10 МГц до 20 ГГц (вх. атт. = 10 дБ) | < 2,0 | |||||||||
1 Для вход. аттенюатора 10 дБ и фильтра ПЧ 10 кГц.
2 Для вход. аттенюатора 10 дБ, при значении вход. сигнала от 10 дБм до −90 дБм.
3 Для двух сигналов с уровнем −10 дБм и разнесением по частоте более 5 кратной ширины полосы ФПЧ, при вход. аттенюаторе 0 дБ.
4 Для двух сигналов с уровнем −30 дБм и разнесением по частоте более 5 кратной ширины полосы ФПЧ, при вход. аттенюаторе 0 дБ.
5 Выражено в виде точки пересечения второго порядка (SHI), при вход. аттенюаторе 0 дБ, при уровне сигнала на входе −10 дБм.
6 Выражено в виде точки пересечения второго порядка (SHI), при вход. аттенюаторе 0 дБ, при уровне сигнала на входе −50 дБм.
