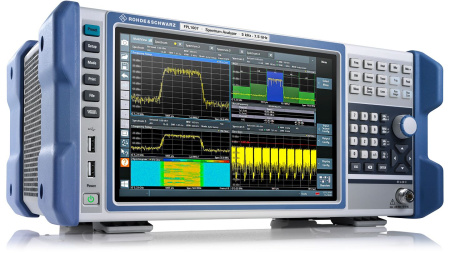

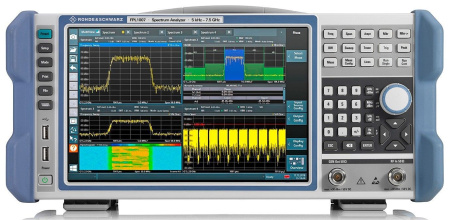

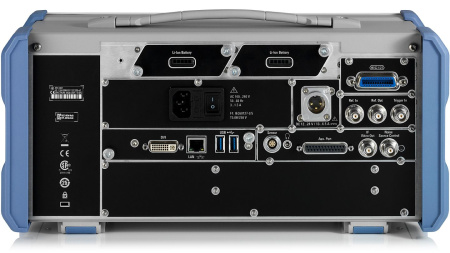

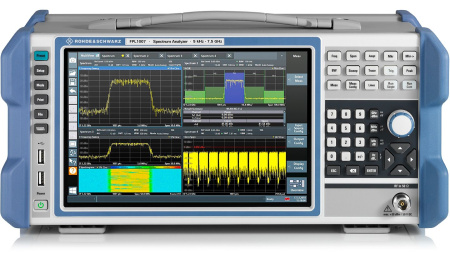

Анализатор R&S FPL1000 необходим в радиолаборатории так же, как осциллограф или мультиметр. Это отдельный измерительный прибор, предназначенный для решения целого ряда измерительных задач. Он дает возможность выполнять не только анализ спектра, но и высокоточное измерение мощности с помощью датчиков мощности, а также анализ сигналов с аналоговой и цифровой модуляцией.
Особенности:
- Диапазон частот от 5 кГц до 7,5 ГГц
- Однополосный фазовый шум: тип. –108 дБн/Гц при отстройке 10 кГц (от несущей 1 ГГц)
- Средний уровень собственного шума (DANL) с предусилителем: тип. –166 дБмВт от 10 МГц до 2 ГГц
- Малый вес и габариты
- Ширина полосы анализа 40 МГц (опция)
- Встроенный генератор сигналов
| Параметр | Значение | |
|
Частота |
||
| Диапазон частот | от 5 кГц до 7,5 ГГц | |
| Разрешение по частоте | 0,01 Гц | |
|
Полоса пропускания |
||
| Полоса разрешения (–3 дБ) | следящие фильтры | от 100 кГц до 10 МГц с шагом 1/2/3/5 |
| БПФ-фильтры | от 1 Гц до 50 кГц с шагом 1/2/3/5 | |
| Ширина полосы анализа (скоррект.) | стандартно | ном. 10 МГц |
| с опцией R&S®FPL1-B40 | ном. 40 МГц | |
|
Средний уровень собственного шума (DANL) |
||
| ВЧ-предусилитель отключен | 5 кГц < f ≤ 100 кГц | тип. –143 дБмВт |
| 100 кГц ≤ f < 5 МГц | < –140 дБмВт, тип. –143 дБмВт | |
| 5 МГц ≤ f < 3 ГГц | < –149 дБмВт, тип. –152 дБмВт. | |
| 3 ГГц ≤ f < 5 ГГц | < –143 дБмВт, тип. –146 дБмВт | |
| 5 ГГц ≤ f ≤ 7,5 ГГц | < –140 дБмВт, тип. –143 дБмВт | |
| ВЧ-предусилитель включен (номинальный коэффициент усиления 20 дБ) | 3 МГц ≤ f < 10 МГц | < –155 дБмВт, тип. –158 дБмВт |
| 10 МГц ≤ f < 2 ГГц | < –163 дБмВт, тип. –166 дБмВт | |
| 2 ГГц ≤ f < 3 ГГц | < –162 дБмВт, тип. –165 дБмВт | |
| 3 ГГц ≤ f < 5 ГГц | < –158 дБмВт, тип. –161 дБмВт | |
| 5 ГГц ≤ f < 7 ГГц | < –156 дБмВт, тип. –159 дБмВт | |
| 7 ГГц ≤ f < 7,5 ГГц | < –155 дБмВт, тип. –158 дБмВт | |
|
Коэффициенты ослабления и усиления |
||
| Диапазон настройки аттенюатора | стандартно | от 0 до 45 дБ с шагом 5 дБ |
|
Интермодуляция |
||
| точка компрессии 1 дБ входного смесителя (двухтональный сигнал) | ВЧ-ослабление 0 дБ, ВЧ-предусилитель выключен | ном. +7 дБмВт |
| Точка пересечения третьего порядка (TOI) | ВЧ-ослабление 0 дБ, уровень 2 × –20 дБмВт, ∆f > 5 × полоса разрешения или 10 кГц (большее из значений), ВЧ-предусилитель выключен | |
| 10 МГц ≤ fin < 300 МГц | > 13 дБмВт, тип. 16 дБмВт | |
| 300 МГц ≤ fin < 3 ГГц | > 17 дБмВт, тип. 20 дБмВт | |
| 3 ГГц ≤ fin ≤ 7,5 ГГц | > 15 дБмВт, тип. 18 дБмВт | |
| 5 МГц ≤ fin < 7,5 ГГц | ном. 0 дБмВт | |
|
Фазовый шум |
||
| Однополосный фазовый шум | частота = 1000 МГц, отстройка от несущей | |
| 100 Гц | ном. – 88 дБн (1 Гц) | |
| 1 кГц | < –99 дБн (1 Гц) | |
| 10 кГц | < –105 дБн (1 Гц), тип.– 108 дБн (1 Гц) | |
| 100 кГц | < –110 дБн (1 Гц), тип.– 115 дБн (1 Гц) | |
| 1 МГц | < –130 дБн (1 Гц), тип.– 135 дБн (1 Гц) | |
| 10 МГц | ном. – 152 дБн (1 Гц) | |
|
Общая точность амплитуды |
||
| Общая погрешность измерения |
уровень сигнала от 0 дБ до –50 дБ ниже опорного уровня, С/Ш > 20 дБ, авт. время развертки, тип развертки = БПФ, ВЧ-ослабление 10 дБ, 20 дБ, 30 дБ, 40 дБ, ВЧ-предусилитель выключен, полоса обзора/разрешения < 100, доверительный уровень 95 %, от +20 °C до +30 °C |
0,5 дБ |
| 1 МГц ≤ f < 3 ГГц | 0,5 дБ | |
| 3 ГГц ≤ f < 7,5 ГГц | 0,8 дБ | |
